TD 54 truss-systemen
Productoverzicht

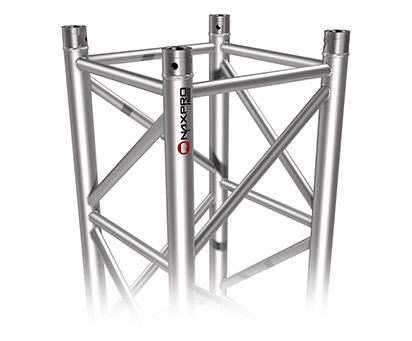

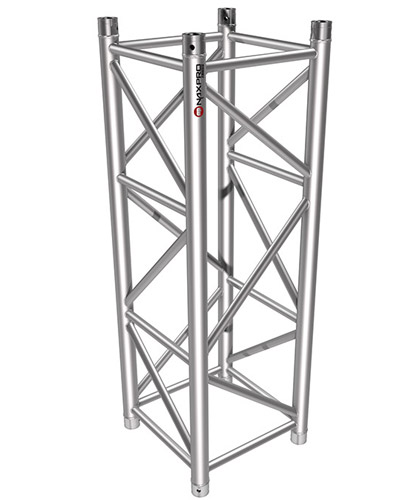

Het TD 54 Tower truss systeem is een perfecte aanvulling op de ST 54 serie, aangezien het gebaseerd is op hetzelfde verbindingssysteem. Door de massieve 60x5mm gordelbuis en de 30x3mm diagonalen, heeft dit systeem de ideale voorwaarde voor het maken van truss-steunen. De aan beide zijden ingelaste laddersteunen zorgen voor een comfortabele klim en maken de montage een stuk eenvoudiger. Deze eigenschappen maken de Naxpro-Truss Towersystems perfect voor podiumdaken en andere trussconstructies.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 510 mm |
| Hoogte | 510 mm |
| Draagbuis: | 60 x 5 mm |
| Diagonalen: | 30 x 3 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel TD 54
| spanwijdte | Gelijkmatig verdeelde last |
doorbuiging | centrale puntbelasting |
doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 5426,0 | 0,1 | 5426,0 | 0,1 |
| 2,0 | 2705,6 | 0,5 | 5411,1 | 0,7 |
| 3,0 | 1798,9 | 1,5 | 5396,6 | 2,4 |
| 4,0 | 1345,5 | 3,6 | 4890,4 | 5,2 |
| 5,0 | 1073,4 | 7,1 | 3899,1 | 8,2 |
| 6,0 | 892,1 | 12,2 | 3235,8 | 11,8 |
| 7,0 | 762,6 | 19,4 | 2759,9 | 16,1 |
| 8,0 | 600,3 | 26,1 | 2401,2 | 21,1 |
| 9,0 | 471,2 | 33,1 | 2120,5 | 26,7 |
| 10,0 | 378,9 | 40,9 | 1894,5 | 33,1 |
| 11,0 | 310,6 | 49,5 | 1708,3 | 40,1 |
| 12,0 | 258,6 | 59,0 | 1551,9 | 47,9 |
| 13,0 | 218,2 | 69,3 | 1418,4 | 56,4 |
| 14,0 | 186,1 | 80,5 | 1302,9 | 65,7 |
| 15,0 | 160,2 | 92,5 | 1201,8 | 75,7 |
| 16,0 | 139,1 | 105,4 | 1112,5 | 86,5 |
| 17,0 | 121,5 | 119,2 | 1032,8 | 98,2 |
| 18,0 | 106,8 | 133,8 | 961,2 | 110,6 |
| 19,0 | 94,3 | 149,3 | 896,3 | 123,8 |
| 20,0 | 83,7 | 165,7 | 837,2 | 137,9 |
| 21,0 | 74,6 | 183,0 | 783,0 | 152,9 |
| 22,0 | 66,6 | 201,2 | 733,0 | 168,8 |
| 23,0 | 59,7 | 220,3 | 686,8 | 185,7 |
| 24,0 | 53,7 | 240,3 | 643,8 | 203,4 |
Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.
Overspanningen, hoeken en componenten TD 54
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 50 | 11,76 | 308540500 | 250 | 38,60 | 308542500 |
| 75 | 15,10 | 308540750 | 275 | 41,95 | 308542750 |
| 100 | 18,45 | 308541000 | 300 | 45,31 | 308543000 |
| 125 | 21,80 | 308541250 | 350 | 52,03 | 308543500 |
| 150 | 25,16 | 308541500 | 400 | 58,75 | 308544000 |
| 175 | 28,52 | 308541750 | 450 | 65,46 | 308544500 |
| 200 | 31,88 | 308542000 | 500 | 72,18 | 308545000 |
| 225 | 35,24 | 308542250 |
Cirkels van truss-systemen TD 54
