TD 34 truss-systemen
Productoverzicht

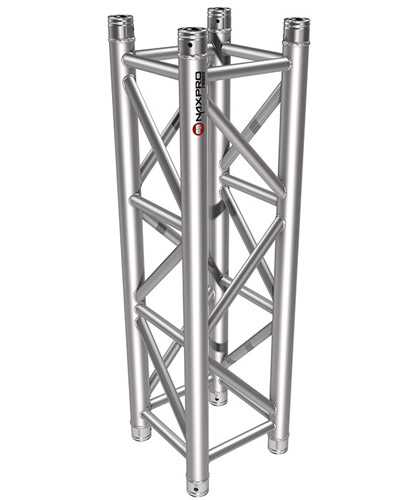

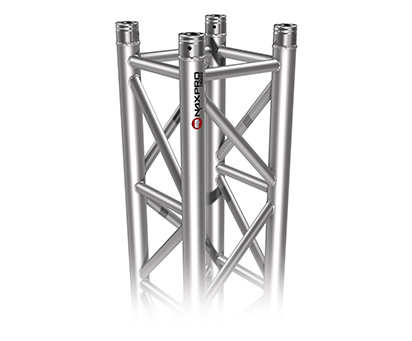

Het TD 34 Tower truss systeem is een perfecte aanvulling op de FD 34 en HD 34 series, aangezien zij op hetzelfde verbindingssysteem zijn gebaseerd. Dankzij de stabiele 50x4 mm gordelbuis en de 25x3 mm diagonalen heeft dit systeem de ideale voorwaarde voor het maken van trussdragers. De ladderbeugels, die aan beide zijden zijn ingelast, zorgen voor een comfortabele klim en maken de montage een stuk eenvoudiger. Deze eigenschappen maken de Naxpro-Truss Towersystems perfect voor podiumdaken en andere trussconstructies.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 290 mm |
| Hoogte | 290 mm |
| Draagbuis: | 50 x 4 mm |
| Diagonalen: | 25 x 3 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel TD 34
| spanwijdte | Gelijkmatig verdeelde last |
doorbuiging | centrale puntbelasting |
doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 4191,4 | 0,2 | 4191,4 | 0,4 |
| 2,0 | 2091,6 | 1,8 | 3350* | 2,3 |
| 3,0 | 1391,6 | 6,1 | 2620,6 | 6,1 |
| 4,0 | 979,1 | 13,6 | 1958,2 | 10,9 |
| 5,0 | 623,7 | 21,3 | 1559,1 | 17,1 |
| 6,0 | 430,6 | 30,7 | 1291,7 | 24,7 |
| 7,0 | 314,1 | 41,8 | 1099,5 | 33,7 |
| 8,0 | 238,6 | 54,6 | 954,3 | 44,1 |
| 9,0 | 186,8 | 69,2 | 840,5 | 56,0 |
| 10,0 | 149,7 | 85,5 | 748,6 | 69,4 |
| 11,0 | 122,3 | 103,6 | 672,7 | 84,3 |
| 12,0 | 101,4 | 123,4 | 608,7 | 100,8 |
| 13,0 | 85,2 | 145,1 | 553,9 | 118,9 |
| 14,0 | 72,3 | 168,5 | 506,4 | 138,6 |
| 15,0 | 62,0 | 193,8 | 464,7 | 160,0 |
| 16,0 | 53,5 | 220,9 | 427,6 | 183,2 |
| 17,0 | 46,4 | 249,8 | 394,5 | 208,1 |
| 18,0 | 40,5 | 280,6 | 364,5 | 234,8 |
| 19,0 | 35,5 | 313,3 | 337,3 | 263,5 |
| 20,0 | 31,2 | 347,9 | 312,4 | 294,1 |
Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.
Overspanningen, hoeken en componenten TD 34
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 50 | 6,04 | 308340500 | 225 | 24,46 | 308342250 |
| 75 | 7,88 | 308340750 | 250 | 28,49 | 308342500 |
| 100 | 10,26 | 308341000 | 275 | 33,10 | 308342750 |
| 125 | 12,59 | 308341250 | 350 | 37,15 | 308343500 |
| 150 | 14,96 | 308341500 | 450 | 42,77 | 308344500 |
| 175 | 17,34 | 308341750 | 500 | 47,40 | 308345000 |
| 200 | 19,71 | 308342000 |
Cirkels van truss-systemen TD 34
