ST 54 truss-systemen
Productoverzicht

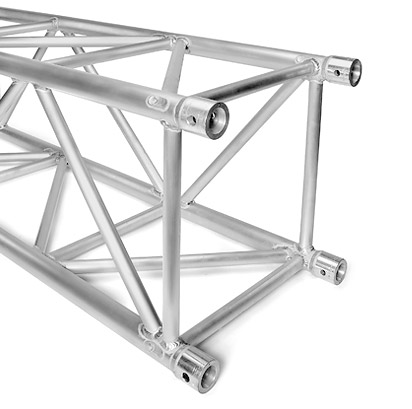

Het massieve 4-punts truss-systeem Naxpro Truss ST 54 is de absolute krachtpatser voor extreme belastingen! De breedte van 51 cm en een wanddikte van 4 mm maken de Naxpro Truss ST 54 tot het perfecte systeem voor open-air podia en concerten die gepaard gaan met tours die hoge eisen stellen.
Ook pre-rigs en reclameborden kunnen met Naxpro Truss ST 54 probleemloos worden gerealiseerd. Ondanks de enorme buitenafmetingen is het systeem door de eenvoudige conische verbindingsstukken snel op te bouwen en af te breken. De componenten worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. De Naxpro-Truss ST 54 is leverbaar in alle RAL-kleuren, ook speciale constructies zijn mogelijk.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 510 mm |
| Hoogte | 510 mm |
| Draagbuis: | 50 x 4 mm |
| Diagonalen: | 30 x 3 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel ST 54
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 6,0 | 893,9 | 18,3 | 2394,0* | 13,1 |
| 7,0 | 670,6 | 25,5 | 2159,0* | 18,9 |
| 8,0 | 510,4 | 33,3 | 1940,0* | 25,5 |
| 9,0 | 400,6 | 42,2 | 1767,0* | 33,4 |
| 10,0 | 322,0 | 52,2 | 1610,2 | 42,2 |
| 11,0 | 263,9 | 63,2 | 1451,5 | 51,2 |
| 12,0 | 219,7 | 75,2 | 1318,3 | 61,1 |
| 13,0 | 185,3 | 88,4 | 1204,5 | 72,0 |
| 14,0 | 158,0 | 102,6 | 1106,1 | 83,8 |
| 15,0 | 136,0 | 118,0 | 1019,9 | 96,6 |
| 16,0 | 118,0 | 134,4 | 943,8 | 110,4 |
| 17,0 | 103,0 | 151,9 | 875,8 | 125,2 |
| 18,0 | 90,5 | 170,6 | 814,6 | 141,1 |
| 19,0 | 79,9 | 190,4 | 759,2 | 158,1 |
| 20,0 | 70,9 | 211,3 | 708,8 | 176,1 |
| 21,0 | 63,1 | 233,3 | 662,5 | 195,3 |
| 22,0 | 56,3 | 256,5 | 619,8 | 215,6 |
| 23,0 | 50,5 | 280,9 | 580,3 | 237,1 |
| 24,0 | 45,3 | 306,5 | 543,5 | 259,9 |
* begrensd door interactie bij verschuiving / maatgevend is de verschuiving bij het verbindingsstuk. Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.

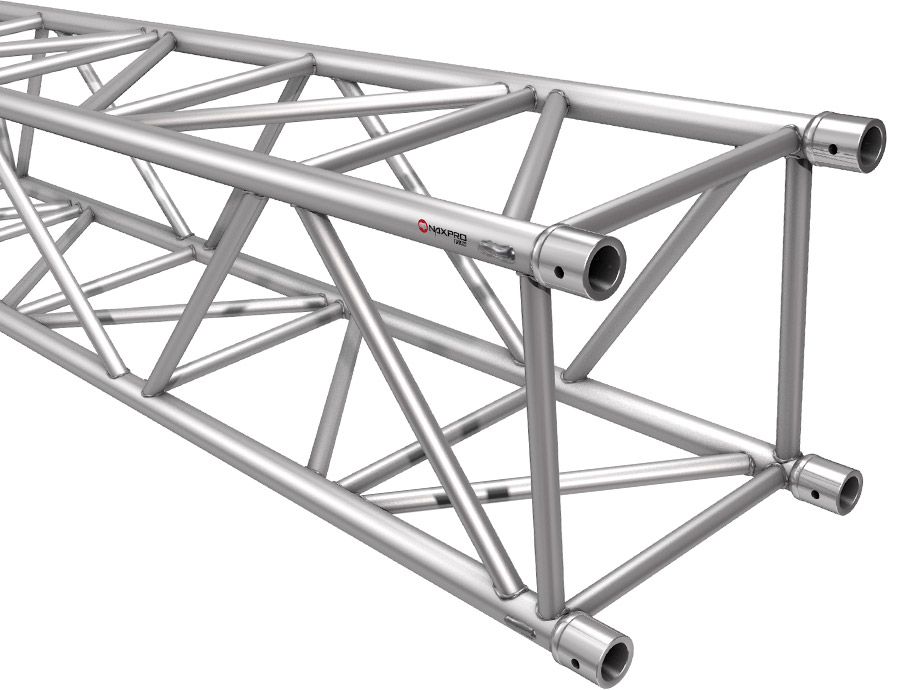

Overspanningen, hoeken en componenten ST 54
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 100 | 14,00 | 304541000 | 300 | 42,00 | 304543000 |
| 150 | 21,00 | 304541500 | 350 | 49,00 | 304543500 |
| 200 | 28,00 | 304542000 | 400 | 56,00 | 304544000 |
| 250 | 35,00 | 304542500 | 450 | 63,00 | 304544500 |
 |

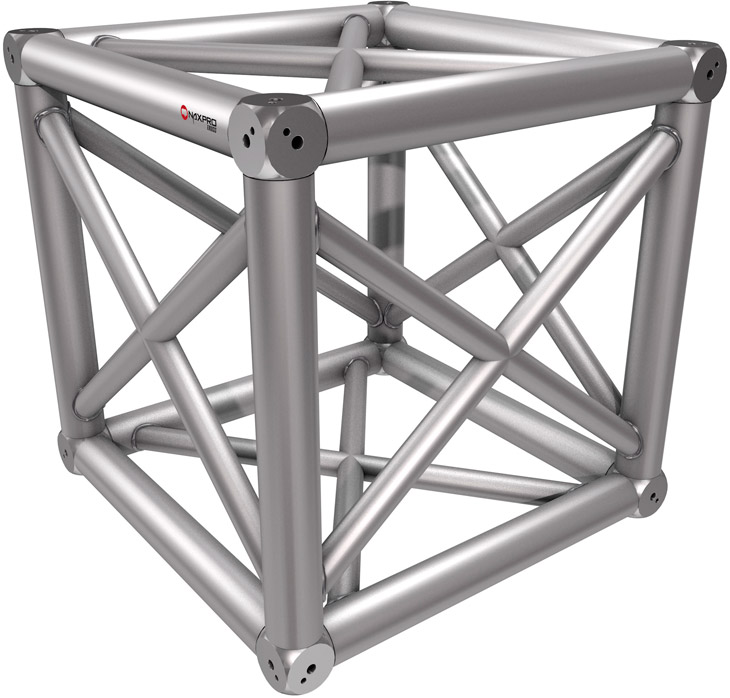

Incl. 8 verbinders;
Lengte zijstukken: 510 mm;
Gewicht: 20 kg
Cirkels van truss-systemen ST 54
