Specificatieblad
HD 44 truss-systemen
Productoverzicht
Het HD 44 truss-systeem is een 4-punts uitvoering die bijzonder goed geschikt is voor de standbouw, winkelinrichting en evenemententechniek, maar die ook een goede basis biedt voor de onderdelen van de belichtingstechniek. De compacte bouw in combinatie met een hoge belastbaarheid maakt dit systeem uitstekend geschikt voor toepassingen die lopen van een eenvoudige beursstand tot en met complexe rigging constructies.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 400 mm |
| Hoogte: | 400 mm |
| Draagbuis: | 50 x 3 mm |
| Diagonalen: | 25 x 3 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel HD 44
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 4353,7 | 0,1 | 3962,0* | 0,2 |
| 2,0 | 2173,2 | 1,2 | 3260,0* | 1,4 |
| 3,0 | 1446,3 | 3,9 | 2686,0* | 3,9 |
| 4,0 | 1082,9 | 9,3 | 2257,0* | 7,8 |
| 5,0 | 791,0 | 16,6 | 1918,0* | 13,0 |
| 6,0 | 547,1 | 24,0 | 1641,3 | 19,3 |
| 7,0 | 400,0 | 32,7 | 1400,0 | 26,3 |
| 8,0 | 304,5 | 42,7 | 1218,1 | 34,4 |
| 9,0 | 239,1 | 54,1 | 1075,8 | 43,6 |
| 10,0 | 192,3 | 66,8 | 961,3 | 54,0 |
| 11,0 | 157,6 | 80,9 | 866,9 | 65,5 |
| 12,0 | 131,3 | 96,3 | 787,6 | 78,2 |
| 13,0 | 110,8 | 113,2 | 720,0 | 92,1 |
| 14,0 | 94,5 | 131,4 | 661,5 | 107,2 |
| 15,0 | 81,4 | 151,0 | 610,3 | 123,6 |
| 16,0 | 70,6 | 172,1 | 565,0 | 141,2 |
| 17,0 | 61,7 | 194,5 | 524,7 | 160,1 |
| 18,0 | 54,3 | 218,4 | 488,4 | 180,4 |
* begrensd door interactie bij verschuiving / maatgevend is de verschuiving bij het verbindingsstuk. Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.
Overspanningen, hoeken en componenten HD 44

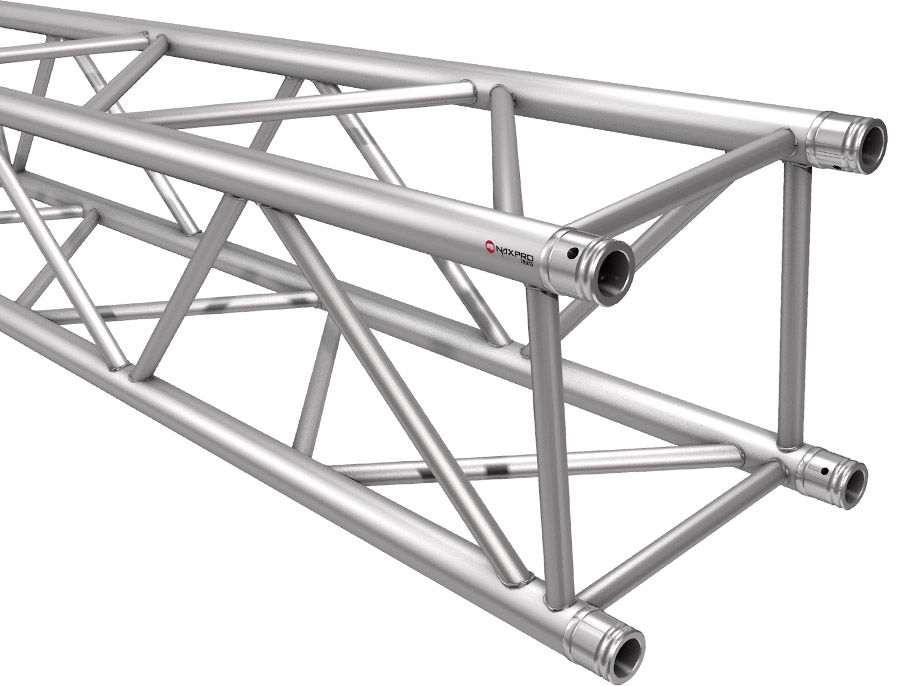

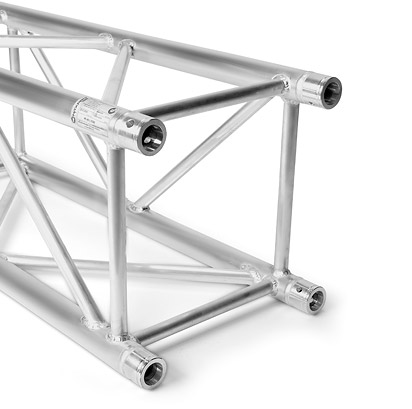

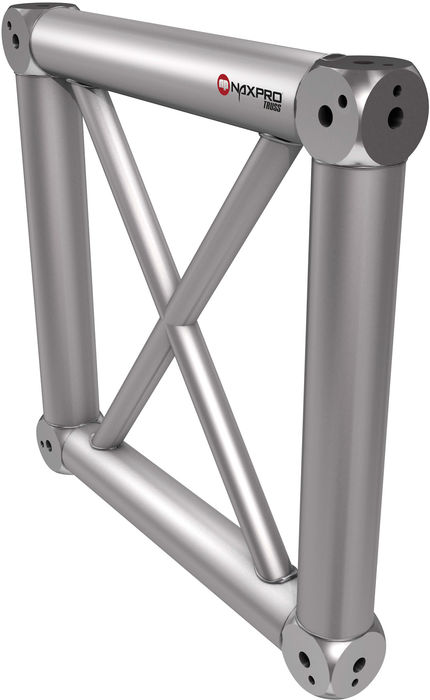

Overspanningen HD 44
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 4,50 | 304440250 | 200 | 17,80 | 304442000 |
| 50 | 6,60 | 304440500 | 250 | 21,10 | 304442500 |
| 75 | 8,60 | 304440750 | 300 | 25,60 | 304443000 |
| 100 | 10,50 | 304441000 | 350 | 29,20 | 304443500 |
| 125 | 12,40 | 304441250 | 400 | 32,10 | 304444000 |
| 150 | 13,90 | 304441500 | 450 | 36,20 | 304444500 |
| 175 | 15,70 | 304441750 | 500 | 40,20 | 304445000 |

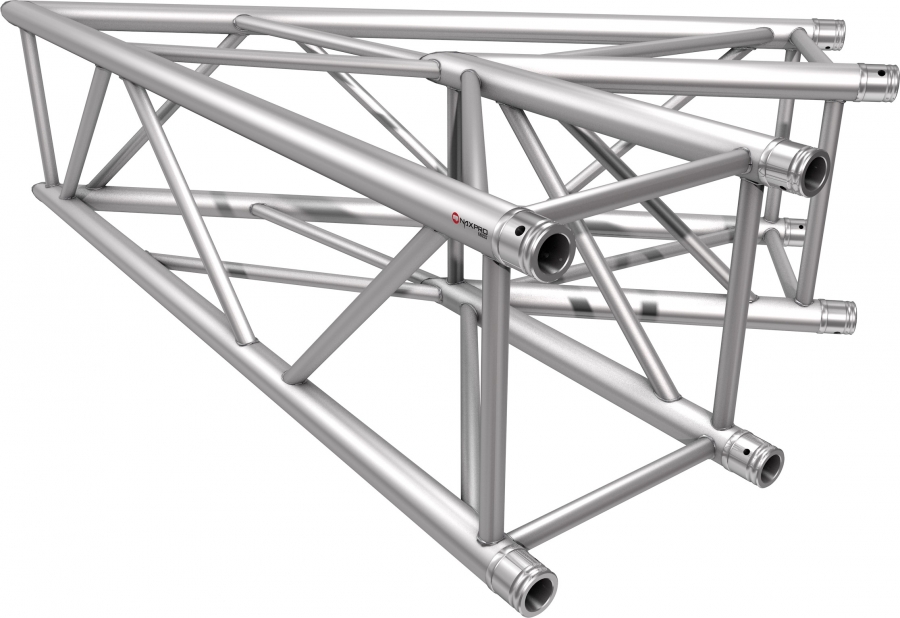

Truss hoek HD44 / C19
Art.-Nr.: 304440019
 |
2 weg hoek 45°; Lengte zijstukken: 1500 mm; Gewicht: 13,8 kg

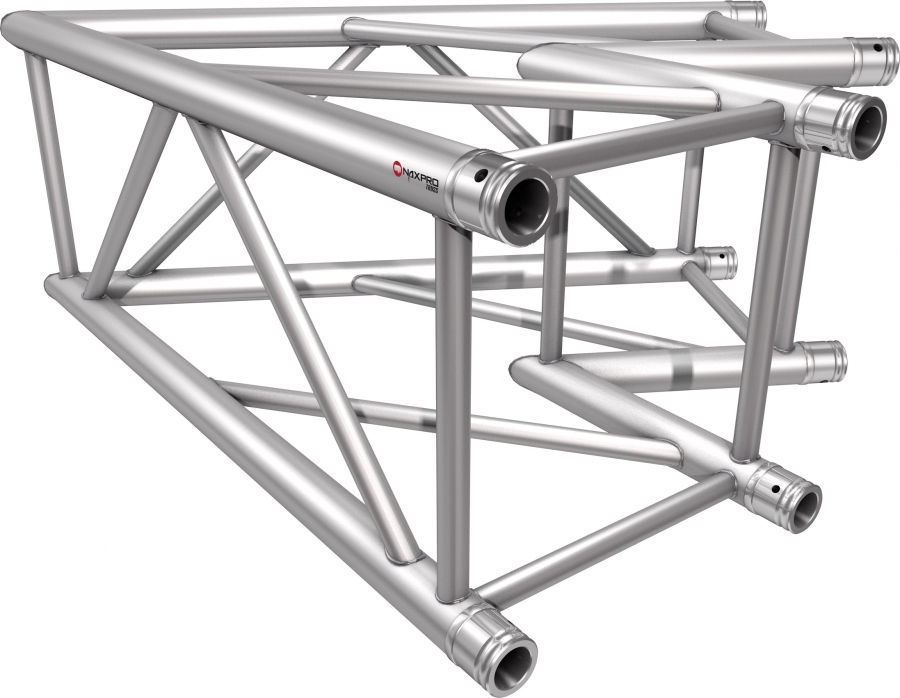

Truss hoek HD44 / C20
Art.-Nr.: 304440020
 |
2 weg hoek 60°; Lengte zijstukken: 1000 mm; Gewicht: 16,2 kg

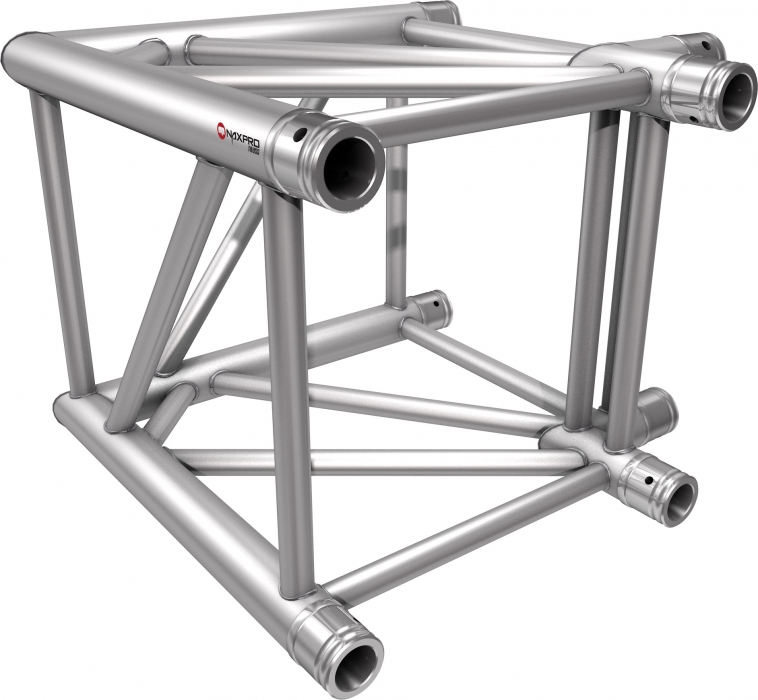

Truss hoek HD44 / C21
Art.-Nr.: 304440021
 |
2 weg hoek 90°; Lengte zijstukken: 500 mm; Gewicht: 9,6 kg

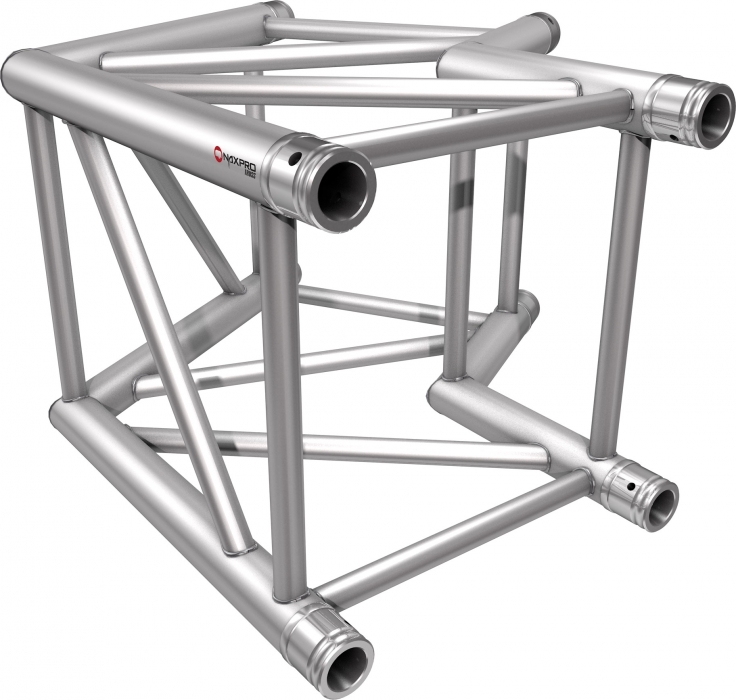

Truss hoek HD44 / C22
Art.-Nr.: 304440022
 |
2 weg hoek 120°; Lengte zijstukken: 500 mm; Gewicht: 9,6 kg

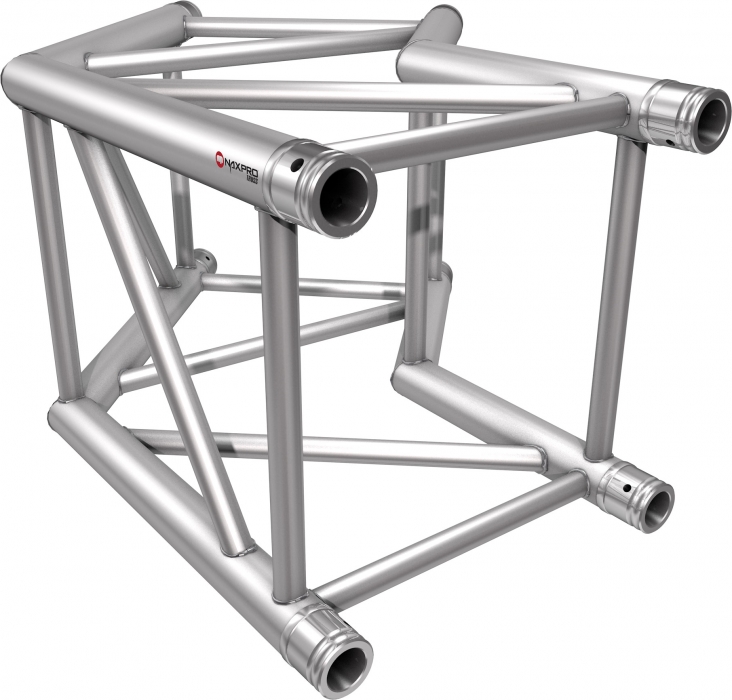

Truss hoek HD44 / C23
Art.-Nr.: 304440023
 |
2 weg hoek 135°; Lengte zijstukken: 500 mm; Gewicht: 11,3 kg

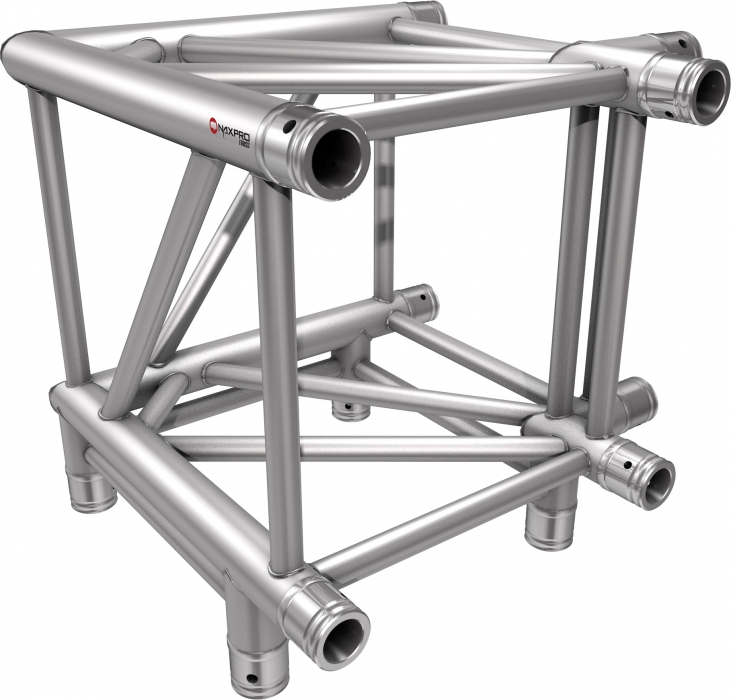

Truss hoek HD44 / C30
Art.-Nr.: 304440030
 |
3 weg hoek 90°; Lengte zijstukken: 500 mm; Gewicht: 12,4 kg

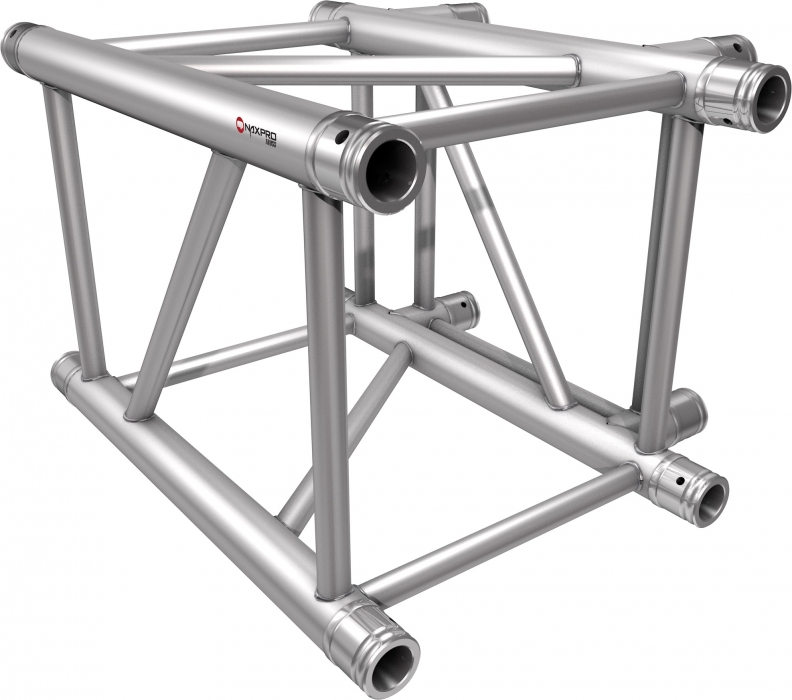

Truss T-stuk HD44 / C35
Art.-Nr.: 304440035
 |
3 weg T-stuk 90°; Lengte zijstukken: 500 mm; Gewicht: 10,2 kg

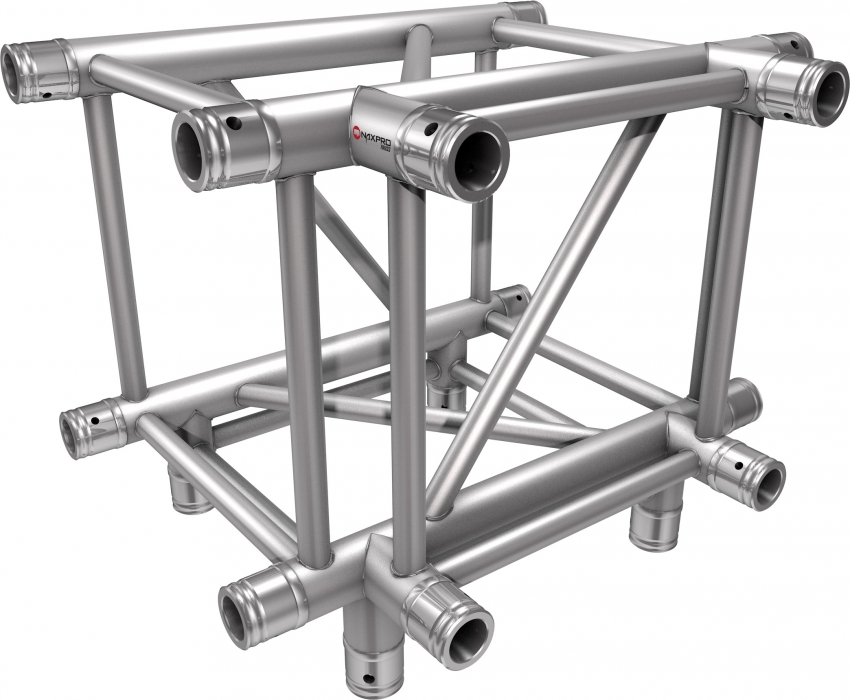

Truss T-stuk HD44 / C40
Art.-Nr.: 304440040
 |
4 weg T-stuk 90°; Lengte zijstukken: 600/500/500 mm; Gewicht: 12,6 kg

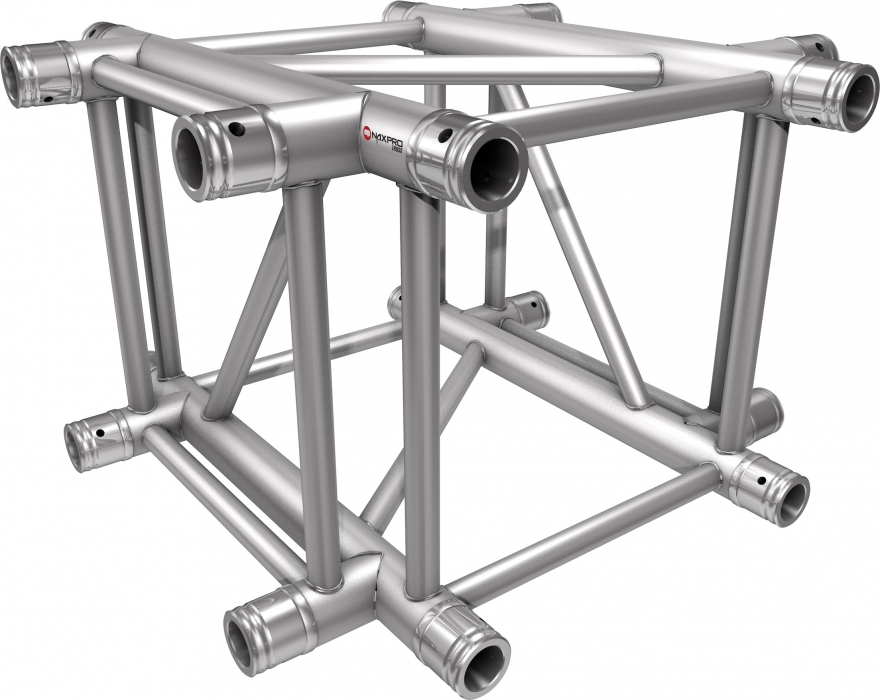

Truss kruis HD44 / C41
Art.-Nr.: 304440041
 |
4 weg kruis 90°; Lengte zijstukken: 600 mm; Gewicht: 16,2 kg

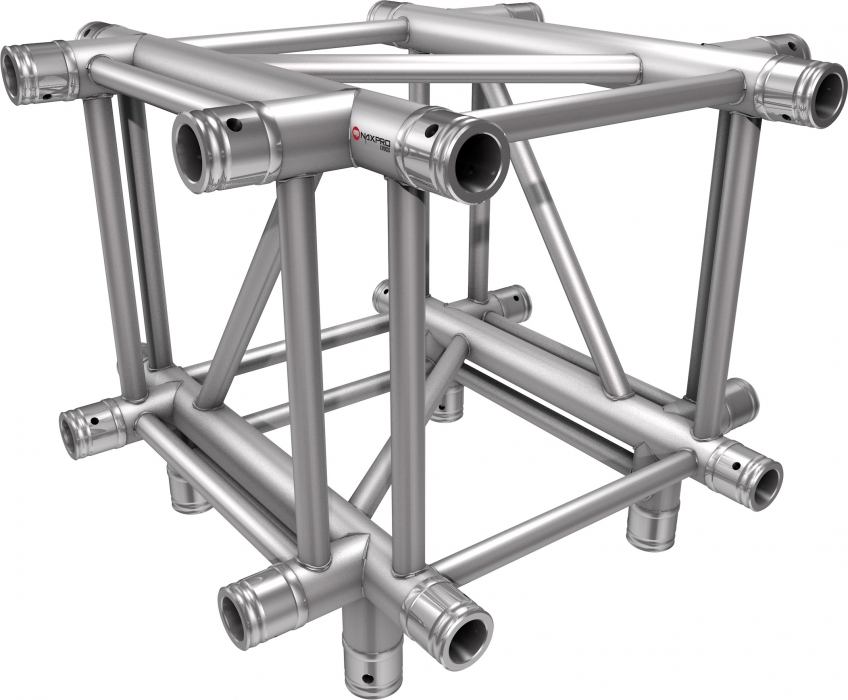

Truss T-stuk HD44 / C55
Art.-Nr.: 304440055
 |
5 weg T-stuk 90°; Lengte zijstukken: 600/600/500 mm; Gewicht: 20,4 kg

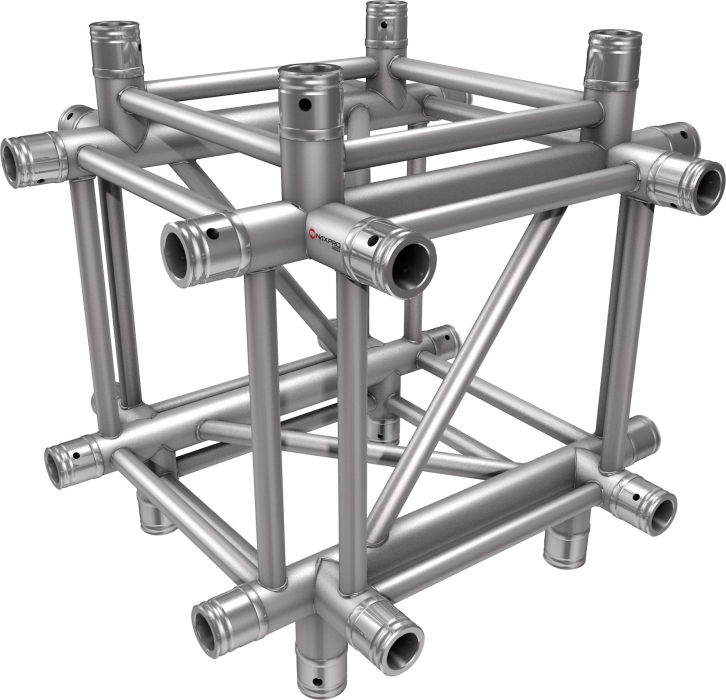

Truss kruis HD44 / C65
Art.-Nr.: 304440065
 |
6 weg kruis 90°; Lengte zijstukken: 600 mm; Gewicht: 24,0 kg

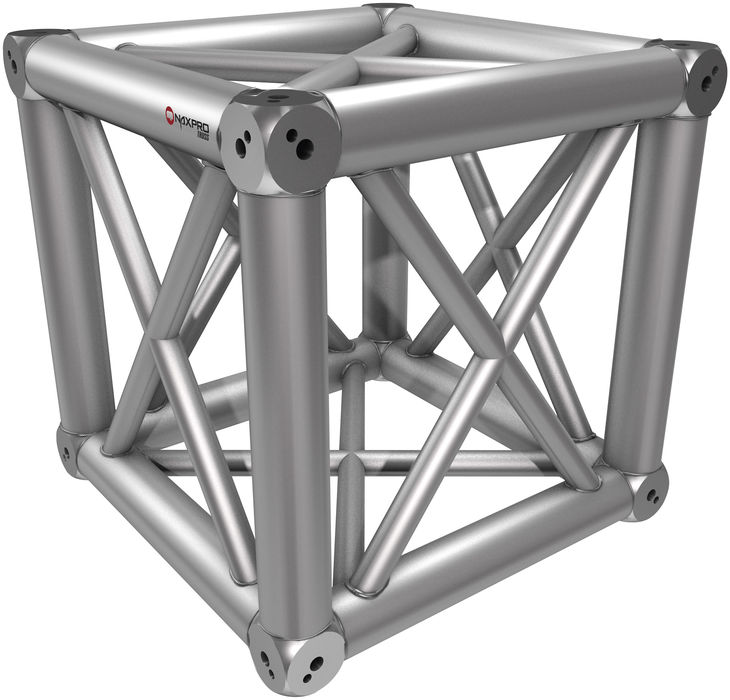

Boxcorner HD44
Art.-Nr.: 304446666
 |
Incl. 8 verbinders; Gewicht: 8,0 kg; Lengte zijstukken: 400 mm
Adapter Boxcorner HD 44
Art.-Nr.: 304446670
 |
Boxcorner voor HD 42 op HD 44 incl. 6 halve conusverbinders M12

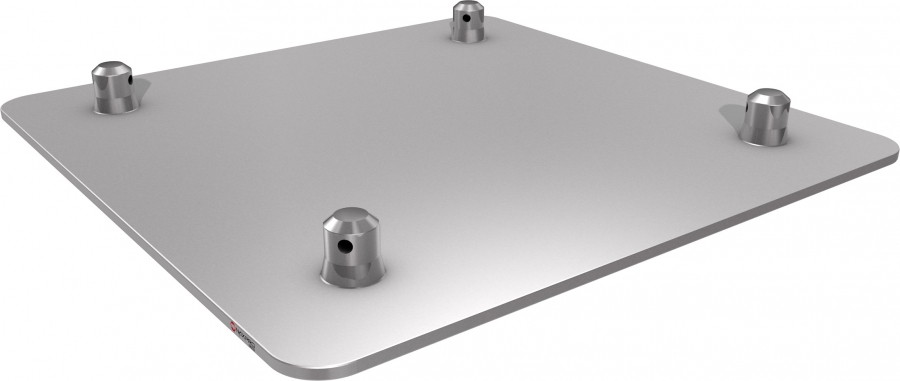

Bodemplaat HD44
Art.-Nr.: 304440000
 |
Afmetingen: 497 x 497 x 5 mm; Gewicht: 2,3 kg

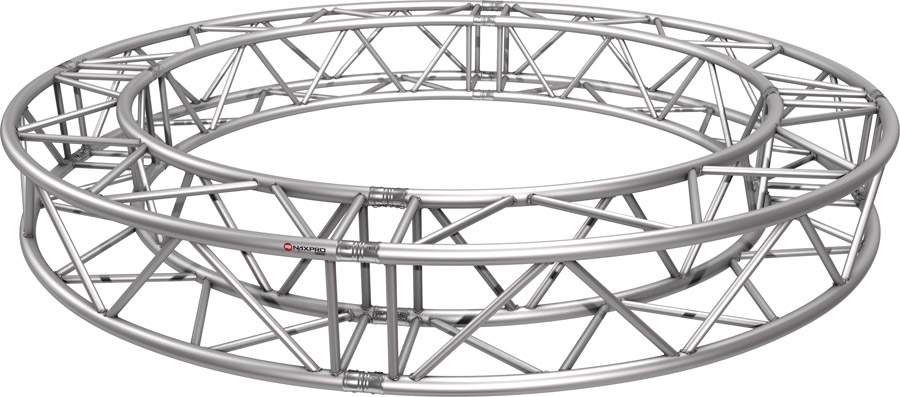

Cirkels van truss-systemen HD 44
Cirkel HD 44
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| HD 44 per strekkende meter (omtrek) | 10,60 | 302440001 | |
| HD 44 (4 x 90°) | 200 | 66,57 | 302440020 |
| HD 44 (4 x 90°) | 300 | 99,85 | 302440030 |
| HD 44 (4 x 90°) | 400 | 133,14 | 302440040 |
| HD 44 (8 x 45°) | 500 | 166,42 | 302440050 |
| HD 44 (8 x 45°) | 600 | 199,70 | 302440060 |
| HD 44 (8 x 45°) | 700 | 233,20 | 302440070 |
| HD 44 (8 x 45°) | 800 | 266,27 | 302440080 |
| HD 44 (12 x 30°) | 900 | 299,56 | 302440090 |
| HD 44 (12 x 30°) | 1000 | 332,84 | 302440100 |
