GS 64 truss-systemen

Productoverzicht

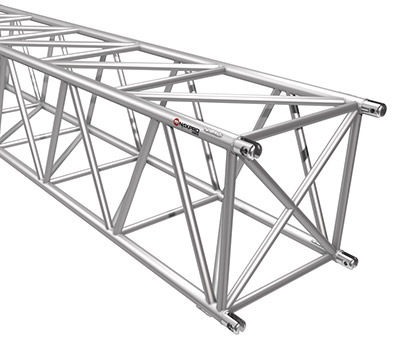

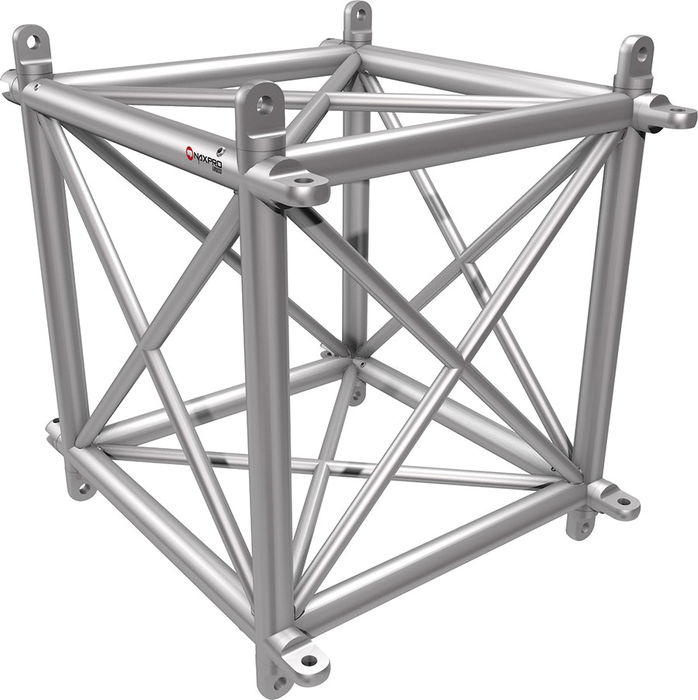

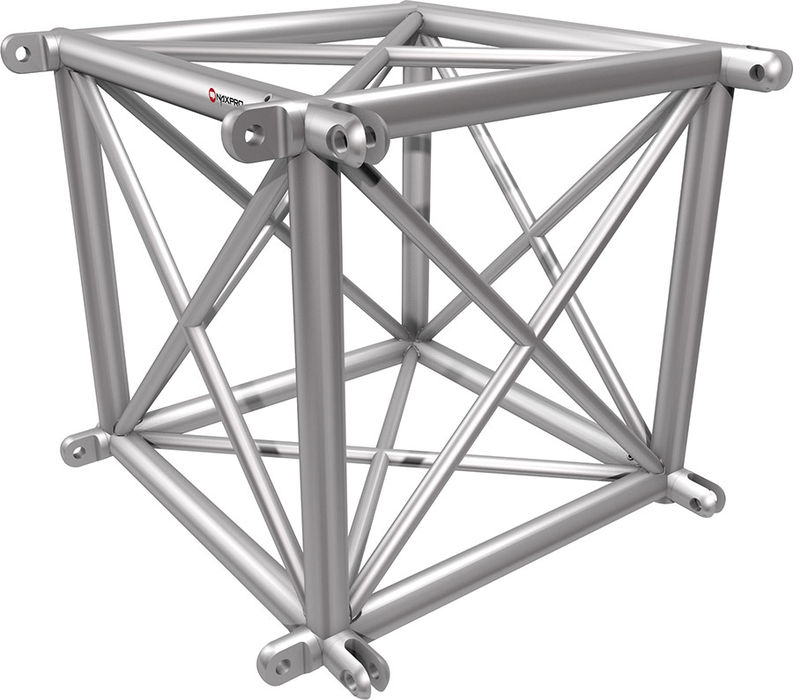

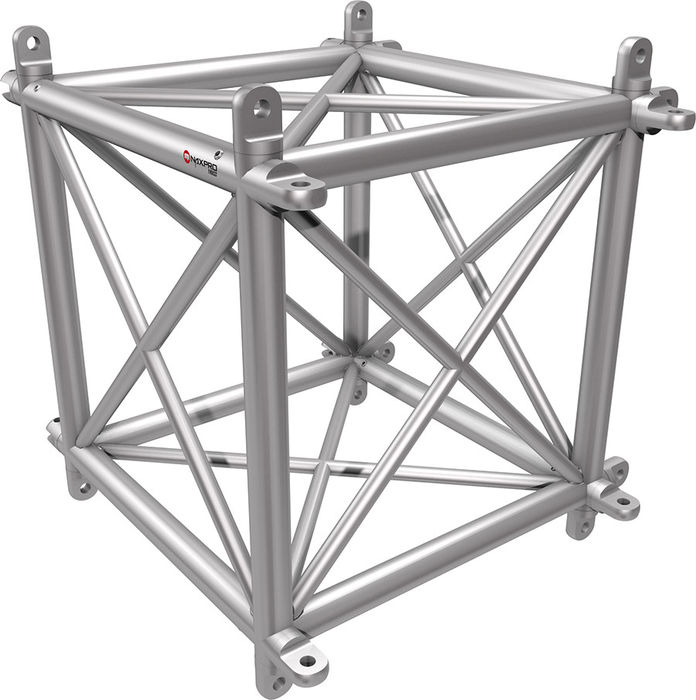

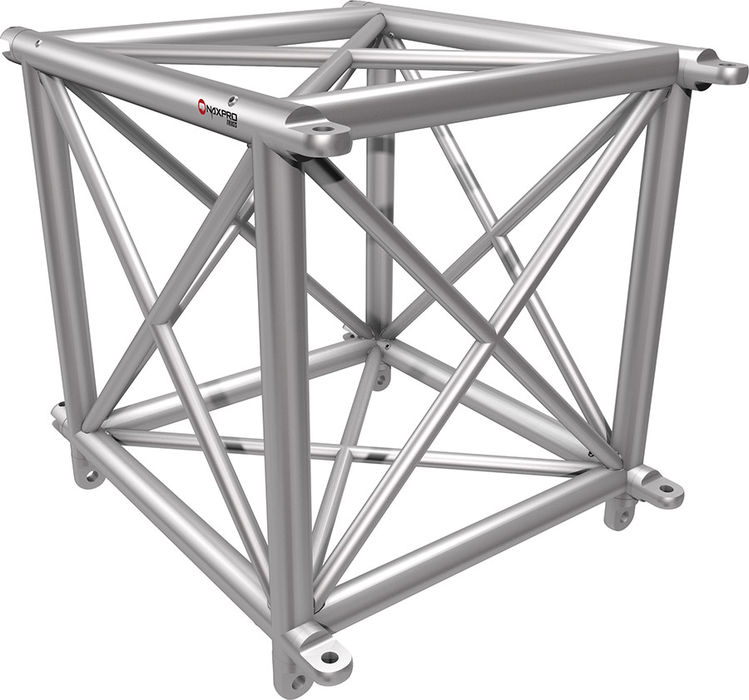

Door de speciale combinatie van een extra-sterk verbindingssysteem en een massieve hoofdbuis biedt de Naxpro Truss GS 64 serie voor hoge belastingen een maximum aan mogelijke draagvermogens.

GS is de benaming voor een vorksysteem en met zijn massieve hoofdbuis van 48,3 x 4,5 mm is het berekend op hoge nuttige draagvermogens. De Naxpro Truss GS 64 is uitstekend geschikt voor dakconstructies voor podia, grote ground supports, kabelbruggen, antennemasten en alle andere constructies van truss-systemen waarbij maximale spanwijdte en draagvermogen zijn vereist. Om de onderdelen van het systeem met elkaar te verbinden, worden de vorken in elkaar geschoven en met steelbouten gefixeerd voor een gemakkelijke en snelle montage.

Download
Specificatieblad

Download
TÜV-certifikaat

Gekeurde veiligheid

Afmetingen

Technische gegevens

Breedte:	617 mm
Hoogte:	617 mm
Draagbuis:	48 x 4,5 mm
Diagonalen:	30 x 3 mm
Legering:	EN-AW 6082 T6

Belastingstabel GS 64

spanwijdte	spanwijdte	Gelijkmatig verdeelde last	doorbuiging	centrale puntbelasting	doorbuiging
m	ft	kg/m	mm	kg	mm
4,88	16	1473,2	7,7	4585,0	7,9
6,10	20	1175,8	15,0	3652,9	12,3
7,32	24	828,1	22,1	3028,7	17,7
8,53	28	604,7	30,1	2580,5	24,2
9,75	32	459,8	39,3	2242,2	31,2
10,97	36	360,4	49,8	1977,2	40,2
12,19	40	289,3	61,5	1763,6	49,8
13,41	44	196,7	74,5	1587,2	60,5
14,63	48	165,6	88,8	1438,9	72,3
15,85	52	140,9	104,3	1312,1	85,2
17,07	56	140,9	121,1	1202,2	99,3
18,29	60	120,9	139,2	1105,8	114,5
19,51	64	104,6	158,7	1020,4	131,0
20,73	68	91,1	179,4	944,1	148,7
21,95	72	79,8	201,5	875,4	167,7
23,16	76	70,2	224,9	812,9	188,0
24,38	80	62,0	249,7	755,9	209,6

Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.

Download
gedetailleerde belastingstabel
