FD 44 truss-systemen
Productoverzicht

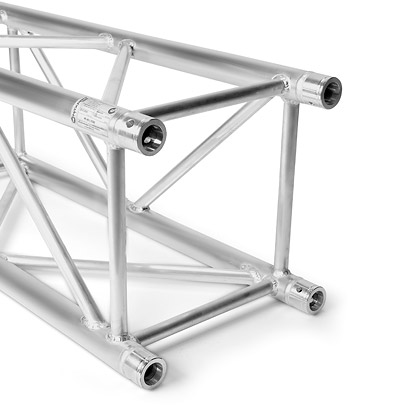

Het FD 44 truss-systeem is een 4-punts uitvoering die bijzonder goed geschikt is voor de standbouw, winkelinrichting en evenemententechniek, maar die ook een goede basis biedt voor de onderdelen van de belichtingstechniek. De compacte bouw in combinatie met een hoge belastbaarheid maakt dit systeem uitstekend geschikt voor toepassingen die lopen van een eenvoudige beursstand tot en met complexe rigging constructies.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 400 mm |
| Hoogte: | 400 mm |
| Draagbuis: | 50 x 2 mm |
| Diagonalen: | 25 x 3 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel FD 44
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 3819,7 | 0,2 | 2597,0* | 0,2 |
| 2,0 | 1906,4 | 1,5 | 2102,0* | 1,3 |
| 3,0 | 1268,6 | 5,1 | 1759,0* | 3,7 |
| 4,0 | 842,5 | 10,6 | 1483,0* | 7,5 |
| 5,0 | 536,7 | 16,6 | 1261,0* | 12,6 |
| 6,0 | 370,6 | 24,0 | 1101,0* | 19,1 |
| 7,0 | 270,5 | 32,7 | 946,6 | 26,3 |
| 8,0 | 205,5 | 42,7 | 821,8 | 34,5 |
| 9,0 | 160,9 | 54,1 | 724,0 | 43,8 |
| 10,0 | 129,0 | 66,9 | 645,1 | 54,2 |
| 11,0 | 105,4 | 81,0 | 579,9 | 65,9 |
| 12,0 | 87,5 | 96,5 | 524,9 | 78,8 |
| 13,0 | 73,5 | 113,4 | 477,9 | 92,9 |
| 14,0 | 62,5 | 131,8 | 437,2 | 108,3 |
| 15,0 | 53,5 | 151,5 | 401,4 | 125,0 |
| 16,0 | 46,2 | 172,7 | 369,6 | 143,0 |
| 17,0 | 40,1 | 195,3 | 341,2 | 162,5 |
| 18,0 | 35,1 | 219,4 | 315,6 | 183,3 |
* begrensd door de last- interaktie; maatgevend is de afwijking aan de verbinder
Hoge gelijkmatig verdeelde lasten moeten geïdealiseerd worden gezien. De inleiding van de last moet in de “Knoten” (het kruispunt van diagonaal-/draagbuis) plaatsvinden. De lastwaarden zijn op het gebruik van 10,9 pennen berekend.

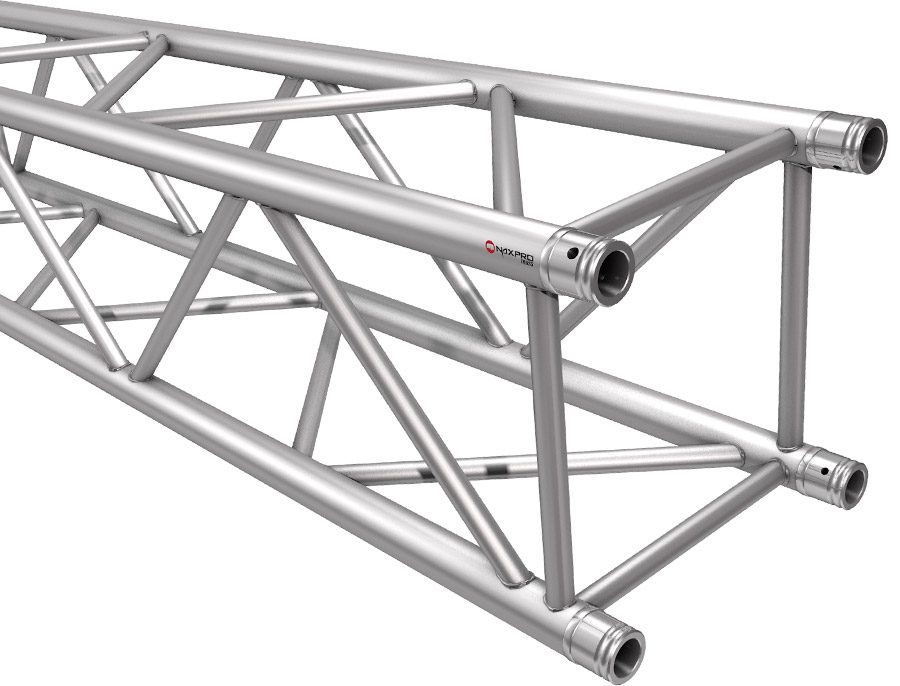

Overspanningen, hoeken en componenten FD 44
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 4,40 | 300440250 | 200 | 15,00 | 300442000 |
| 50 | 6,00 | 300440500 | 250 | 17,80 | 300442500 |
| 75 | 7,70 | 300440750 | 300 | 21,20 | 300443000 |
| 100 | 9,30 | 300441000 | 350 | 24,00 | 300443500 |
| 125 | 10,40 | 300441250 | 400 | 26,90 | 300444000 |
| 150 | 12,10 | 300441500 | 450 | 29,80 | 300444500 |
| 175 | 13,10 | 300441750 | 500 | 32,50 | 300445000 |
 |

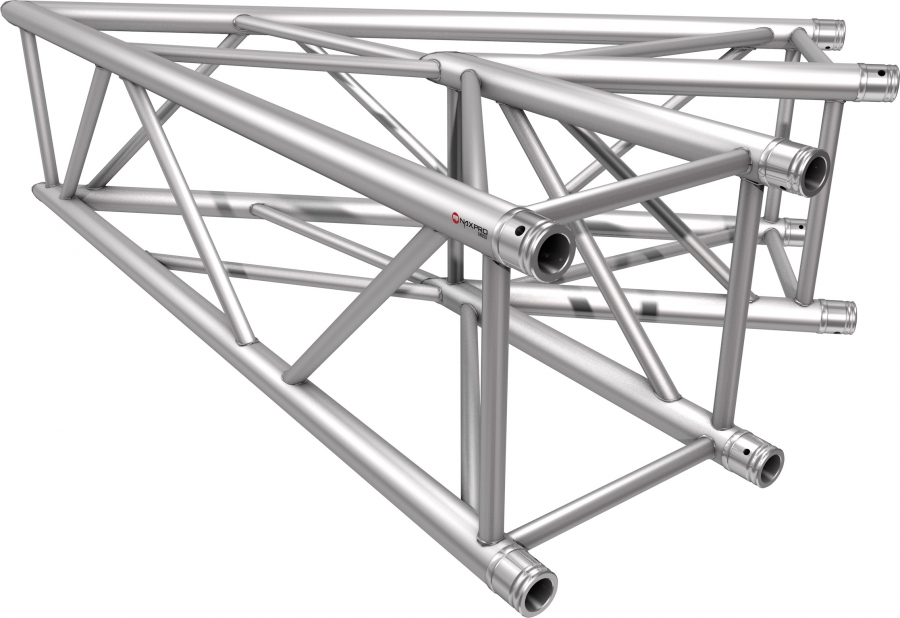

2 weg hoek 45°; Lengte zijstukken: 1500 mm; Gewicht: 13,5 kg
 |

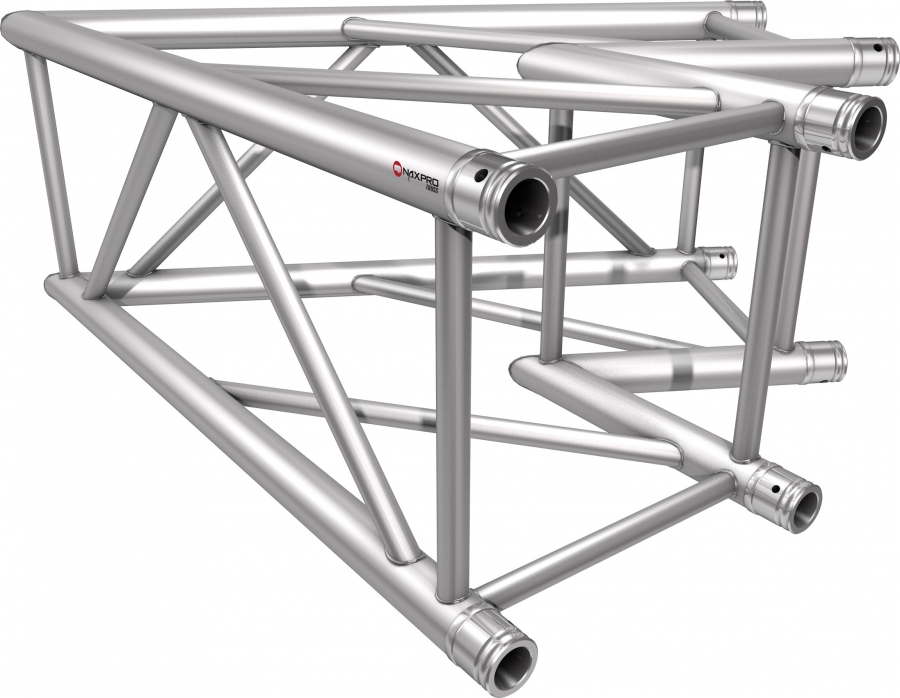

2 weg hoek 60°; Lengte zijstukken: 1000 mm; Gewicht: 11,5 kg
 |

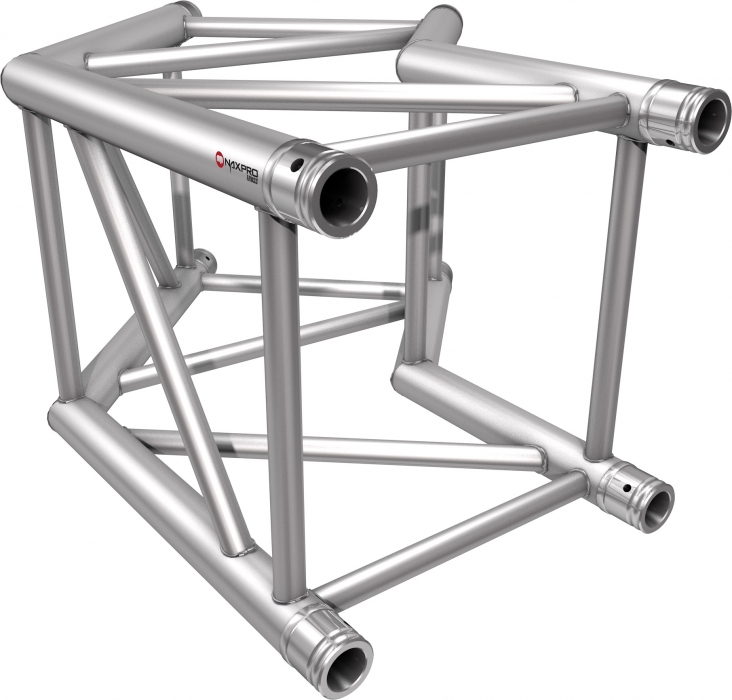

2 weg hoek 90°; Lengte zijstukken: 500 mm; Gewicht: 8,0 kg
 |

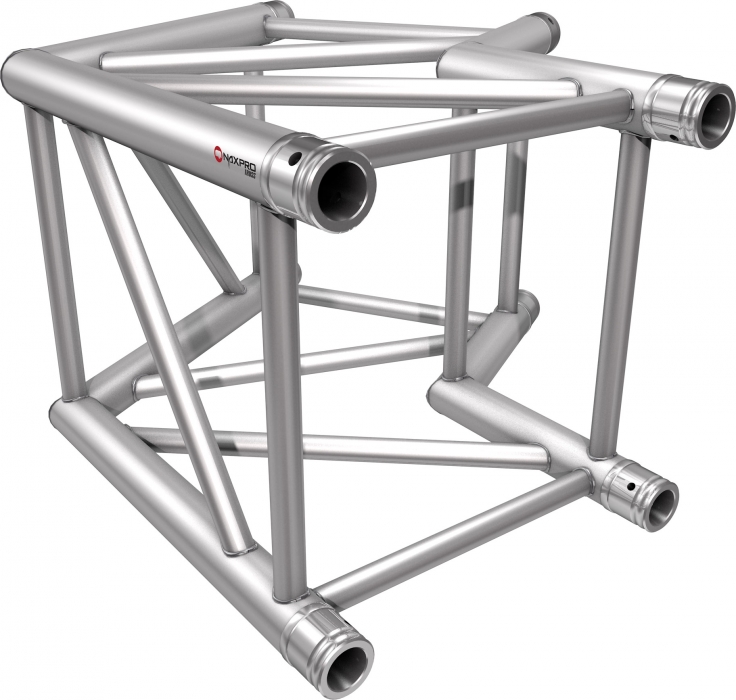

2 weg hoek 120°; Lengte zijstukken: 500 mm; Gewicht: 8,0 kg
 |
2 weg hoek 135°; Lengte zijstukken: 500 mm; Gewicht: 9,4 kg
 |

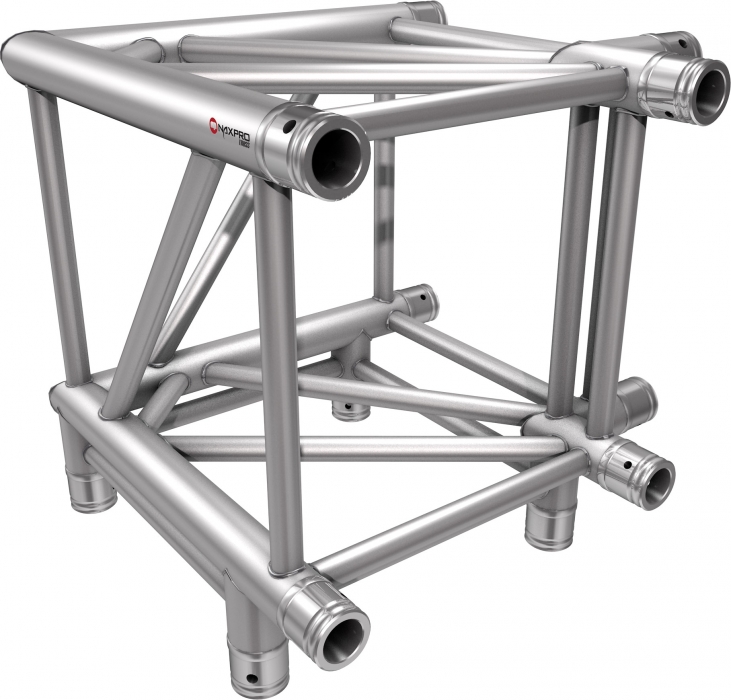

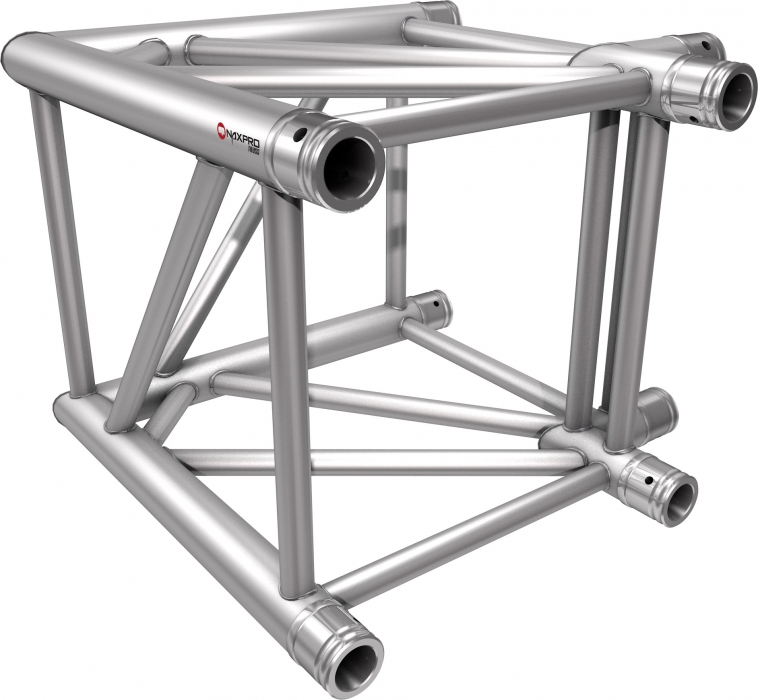

3 weg hoek 90°; Lengte zijstukken: 500 mm; Gewicht: 10,3 kg
 |

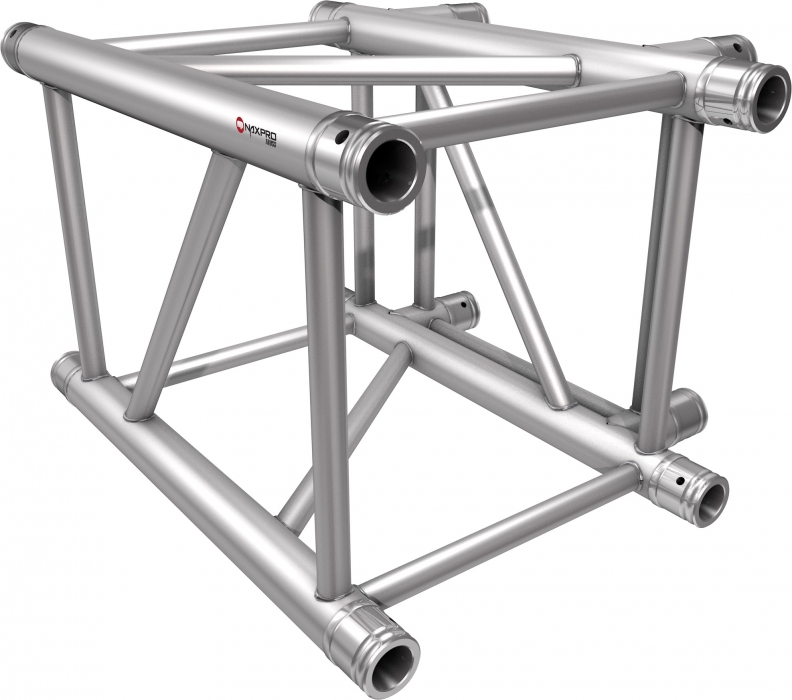

3 weg T-stuk 90°; Lengte zijstukken: 600/500 mm; Gewicht: 8,5 kg
 |

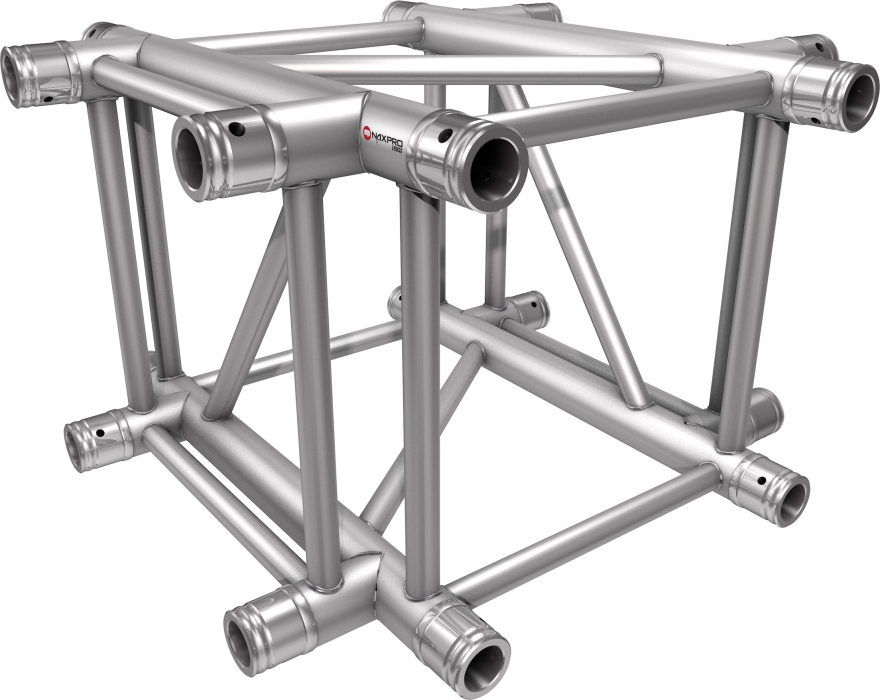

4 weg T-stuk 90°; Lengte zijstukken: 600/500/500 mm; Gewicht: 10,5 kg
 |

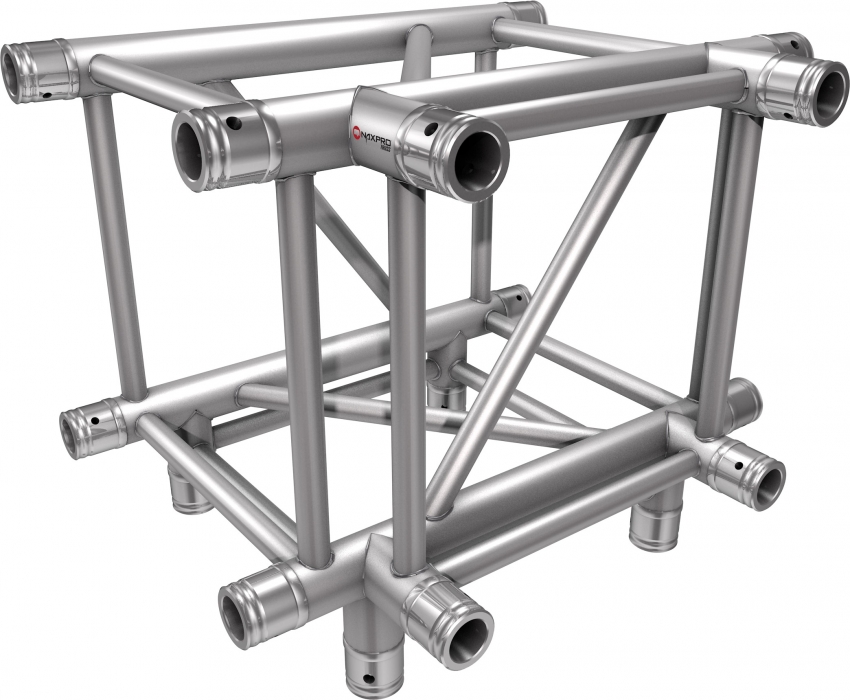

4 weg kruis 90°; Lengte zijstukken: 600 mm; Gewicht: 13,5 kg
 |

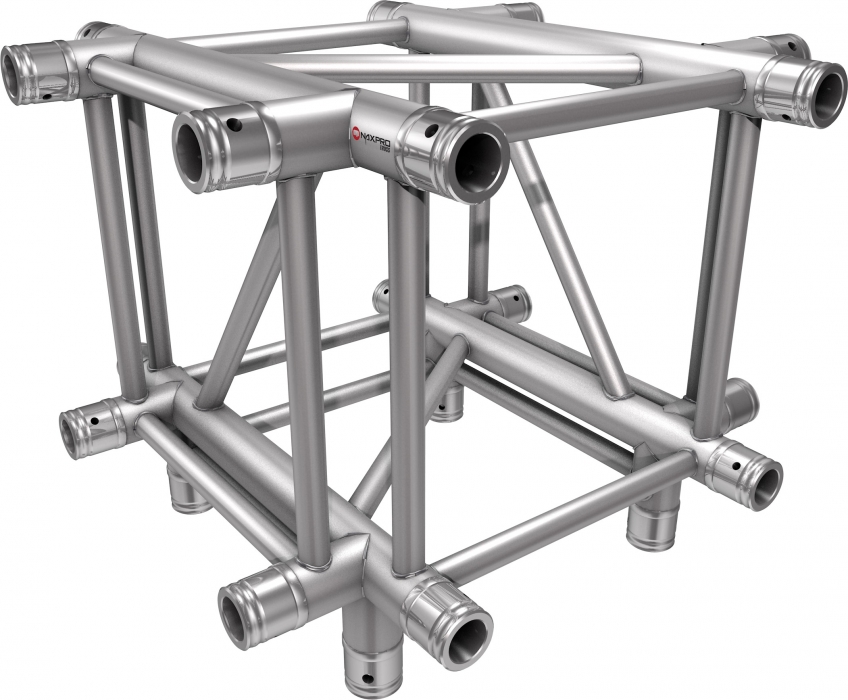

5 weg T-stuk 90°; Lengte zijstukken: 600/600/500 mm; Gewicht: 17,0 kg
 |

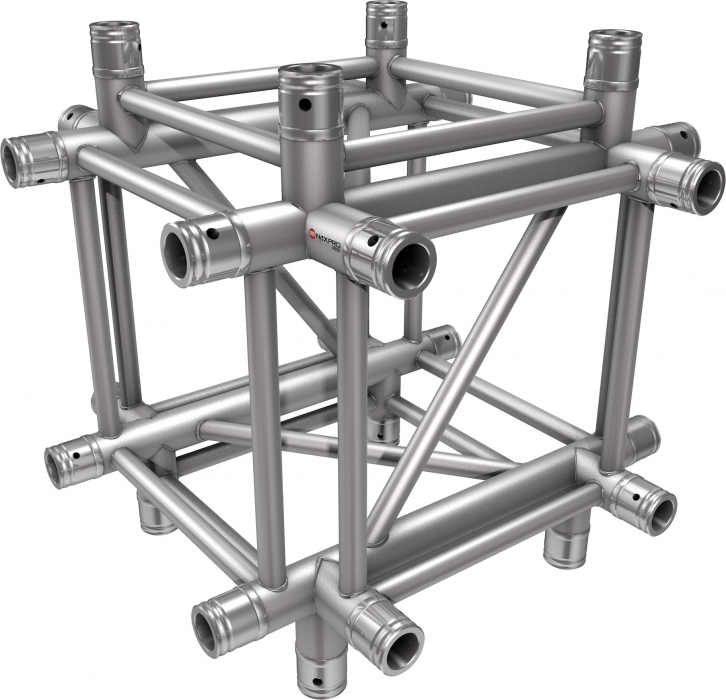

6 weg kruis 90°; Lengte zijstukken: 600 mm; Gewicht: 20,0 kg
 |

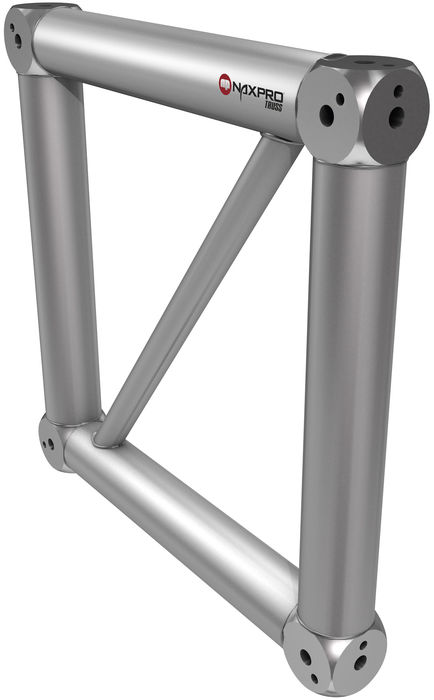

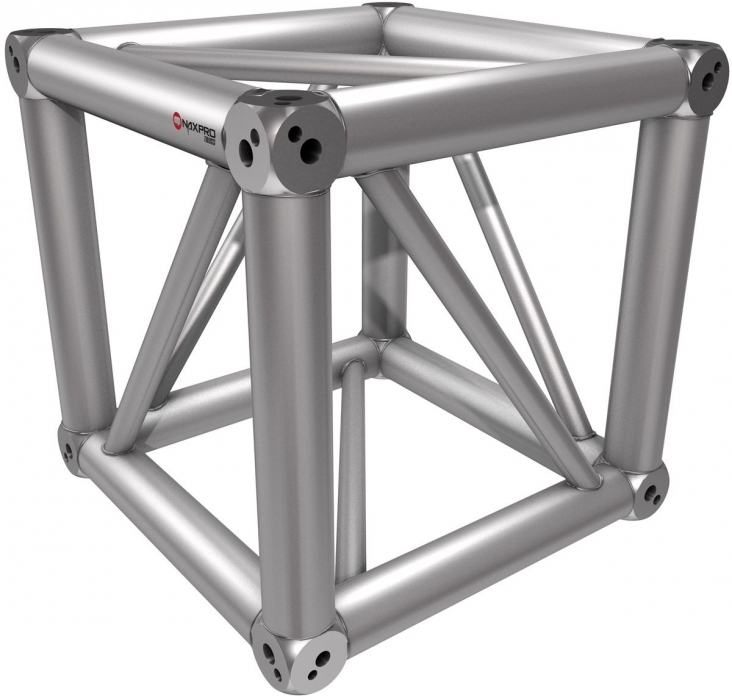

Incl. 8 verbinders; Lengte zijstukken: 400 mm; Gewicht: 8,0 kg
 |
Boxcorner voor FD42 op FD44 incl. 6 halve conusverbinders
 |
Afmetingen: 497 x 497 x 5 mm; Gewicht: 4,0 kg

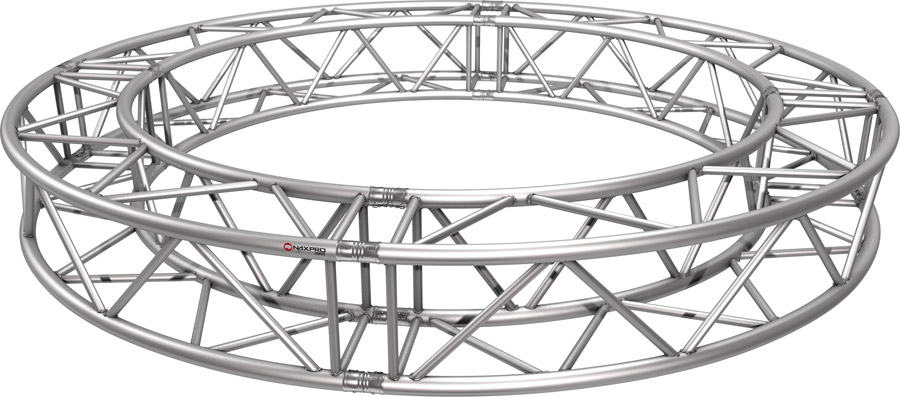

Cirkels van truss-systemen FD 44
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 44 per strekkende meter (omtrek) | 9,20 | 301440001 | |
| FD 44 (4 x 90°) | 200 | 57,78 | 301440020 |
| FD 44 (4 x 90°) | 300 | 86,66 | 301440030 |
| FD 44 (4 x 90°) | 400 | 115,55 | 301440040 |
| FD 44 (8 x 45°) | 500 | 144,44 | 301440050 |
| FD 44 (8 x 45°) | 600 | 173,33 | 301440060 |
| FD 44 (8 x 45°) | 700 | 202,40 | 301440070 |
| FD 44 (8 x 45°) | 800 | 231,10 | 301440080 |
| FD 44 (12 x 30°) | 900 | 259,99 | 301440090 |
| FD 44 (12 x 30°) | 1000 | 288,88 | 301440100 |
