FD 24 truss-systemen
Productoverzicht

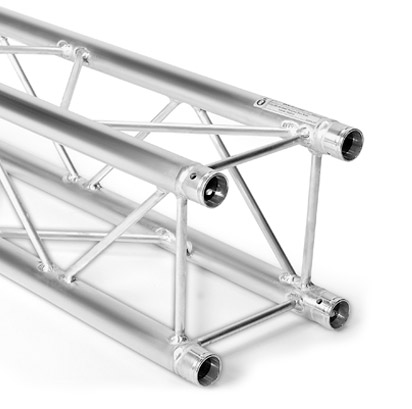

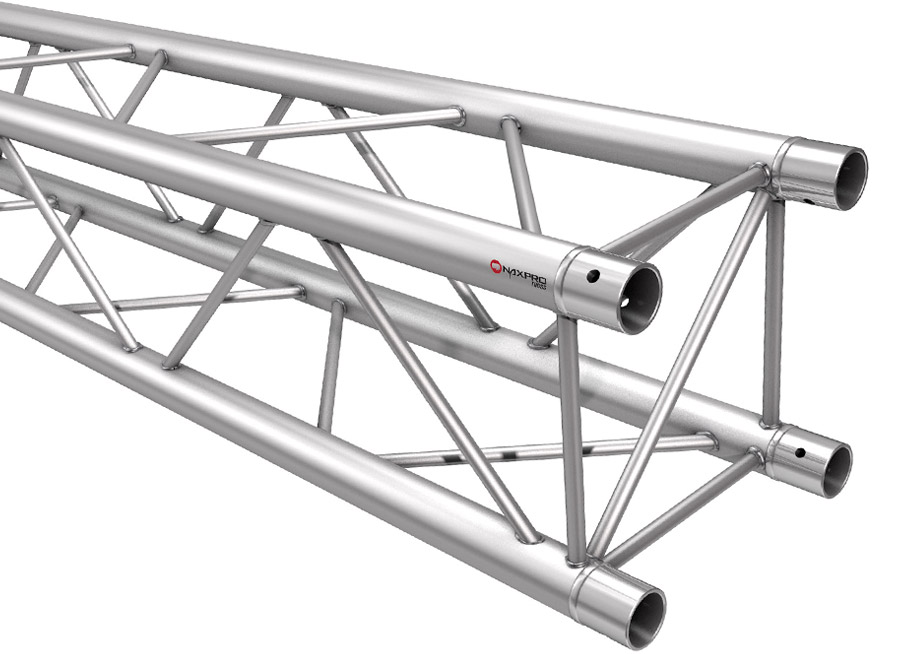

Het FD 24 truss-systeem is een 4-punts uitvoering die, ondanks de beperkte diameter van de draagbuis van slechts 35 mm, professionele toepassing vindt in de evenemententechniek. Ook bij de standbouw en winkelinrichting wordt het FD 24 systeem met veel succes toegepast. Hoewel de afmetingen zeer beperkt zijn, is er nog voldoende marge voor verlichting en reclame.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 220 mm |
| Hoogte: | 220 mm |
| Draagbuis: | 35 x 2 mm |
| Diagonalen: | 10 x 2 mm |
| Legering: | EN-AW 6060 T66 |
Belastingstabel FD 24
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 577,6 | 0,1 | 577,6 | 0,2 |
| 2,0 | 287,2 | 1,2 | 574,5 | 1,9 |
| 3,0 | 190,4 | 4,0 | 484,7 | 5,4 |
| 4,0 | 142,1 | 9,4 | 360,8 | 9,6 |
| 5,0 | 113,0 | 18,4 | 285,8 | 15,0 |
| 6,0 | 78,4 | 26,9 | 235,3 | 21,7 |
| 7,0 | 56,8 | 36,6 | 198,8 | 29,7 |
| 8,0 | 42,8 | 47,9 | 171,0 | 39,1 |
| 9,0 | 33,1 | 60,8 | 149,1 | 49,8 |
| 10,0 | 26,2 | 75,2 | 131,2 | 61,9 |
Hoge gelijkmatig verdeelde lasten moeten geïdealiseerd worden gezien. De inleiding van de last moet in de “Knoten” (het kruispunt van diagonaal-/draagbuis) plaatsvinden.
Overspanningen, hoeken en componenten FD 24
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 1,50 | 300240250 | 150 | 5,30 | 300241500 |
| 28 | 1,60 | 300240280 | 175 | 5,70 | 300241750 |
| 50 | 2,30 | 300240500 | 200 | 6,50 | 300242000 |
| 56 | 2,40 | 300240560 | 250 | 8,40 | 300242500 |
| 75 | 3,00 | 300240750 | 300 | 9,80 | 300243000 |
| 100 | 3,90 | 300241000 | 350 | 11,10 | 300243500 |
| 125 | 4,50 | 300241250 | 400 | 12,80 | 300244000 |
 |

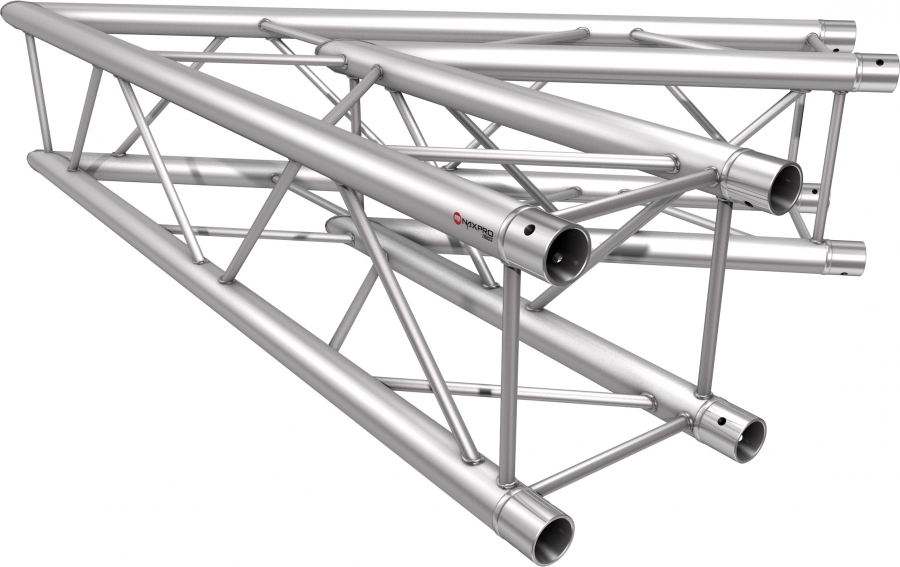

2 weg hoek 45°; Lengte zijstukken: 1000 mm; Gewicht: 3,5 kg
 |

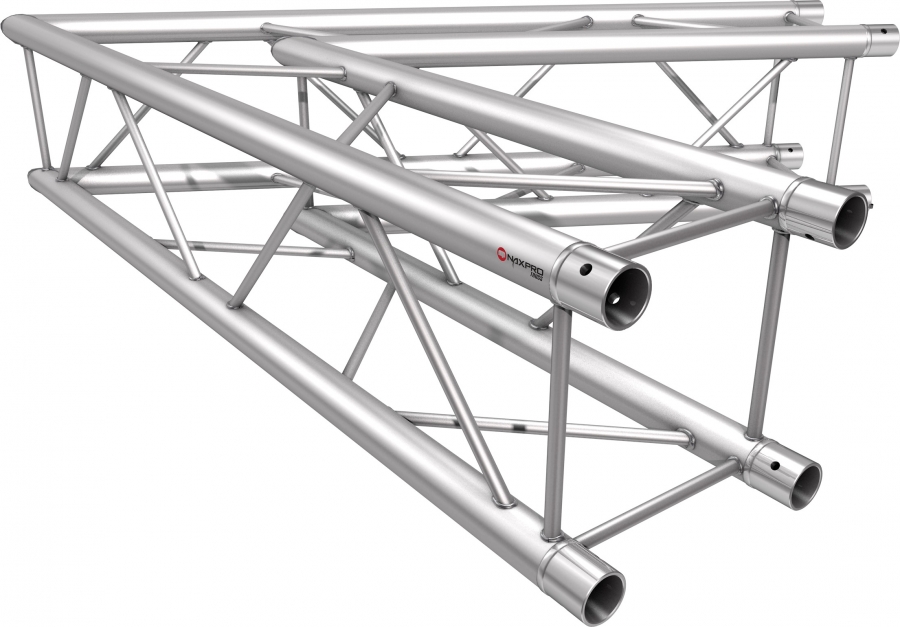

2 weg hoek 60°; Lengte zijstukken: 1000 mm; Gewicht: 3,3 kg
 |

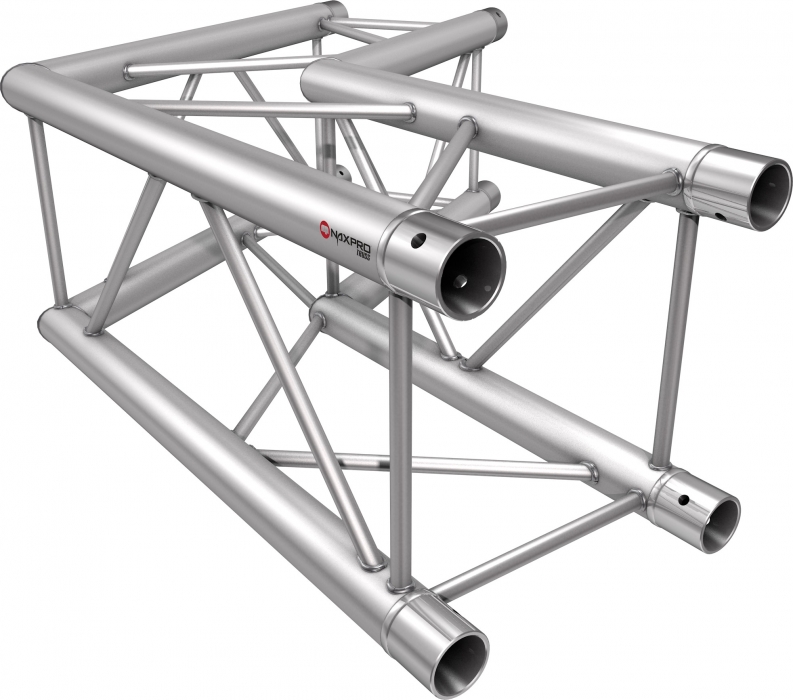

2 weg hoek 90°; Lengte zijstukken: 500 mm; Gewicht: 2,9 kg
 |

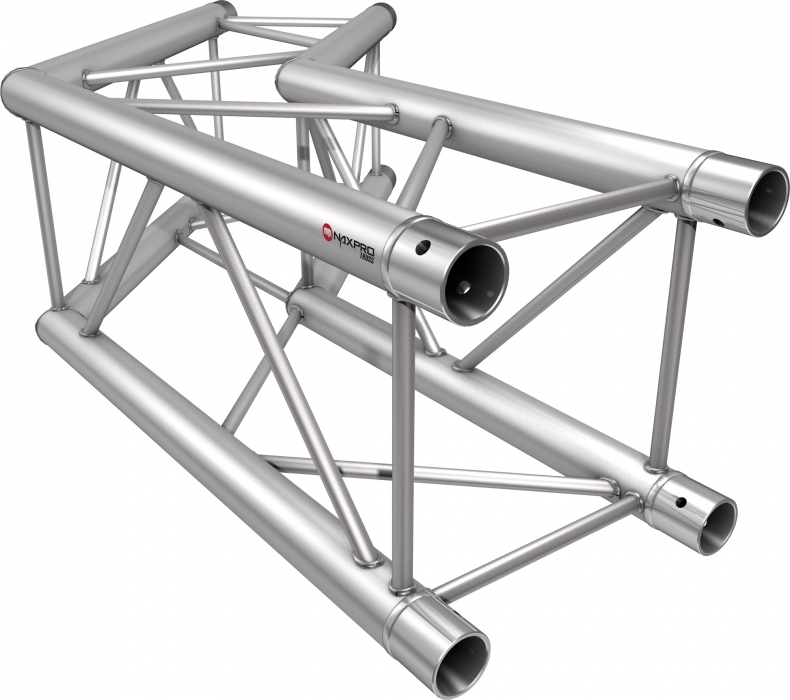

2 weg hoek 120°; Lengte zijstukken: 500 mm; Gewicht: 2,9 kg
 |
2 weg hoek 135°; Lengte zijstukken: 500 mm; Gewicht: 2,9 kg
 |

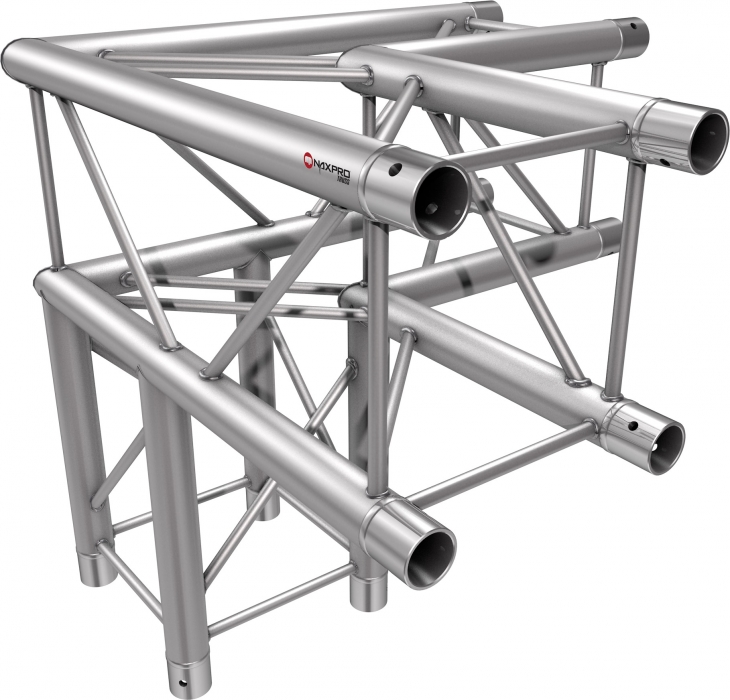

3 weg hoek 90°; Lengte zijstukken: 500 mm; Gewicht: 4,0 kg
 |

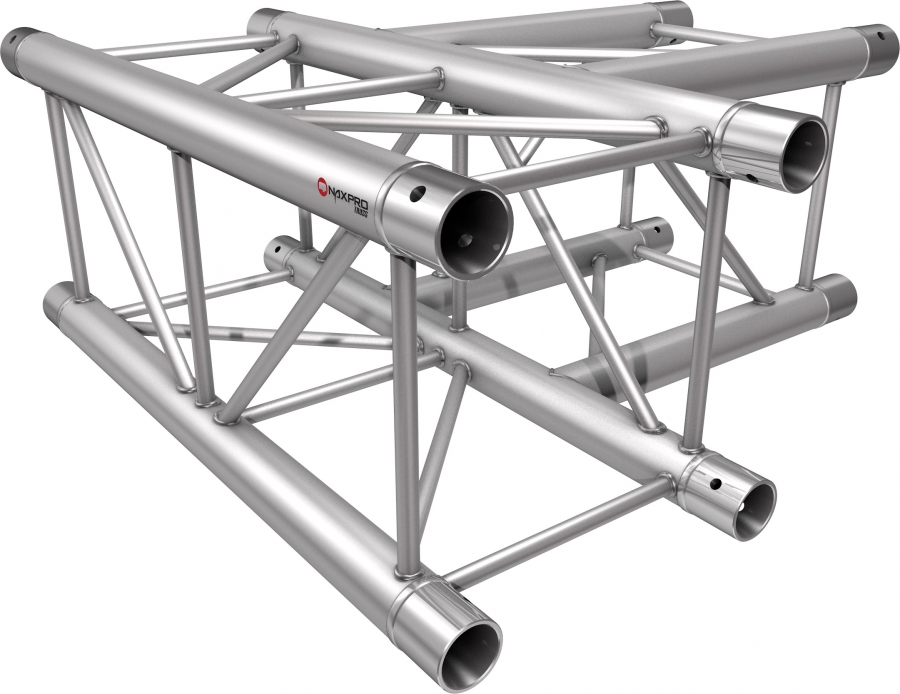

3 weg T-stuk 90°; Lengte zijstukken: 500 mm; Gewicht: 4,0 kg
 |

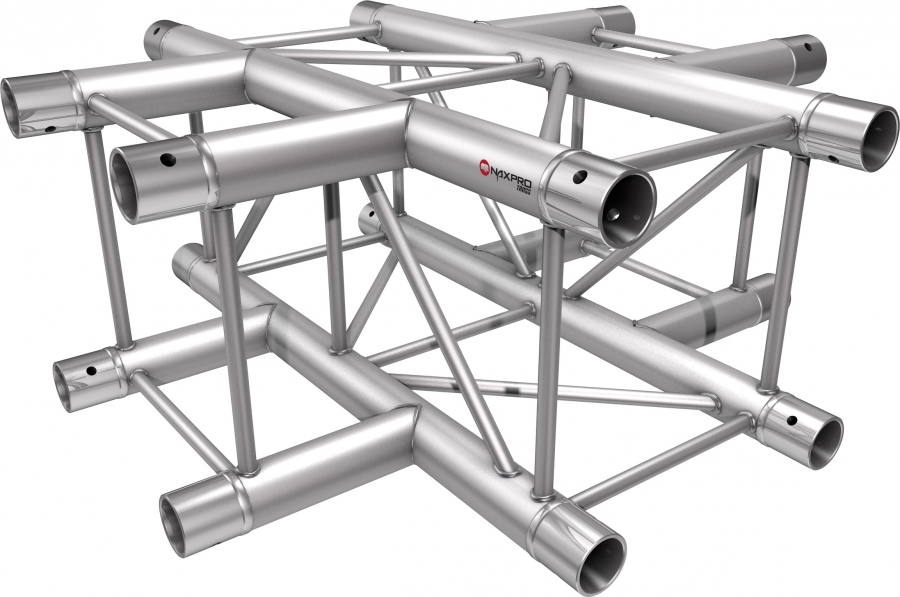

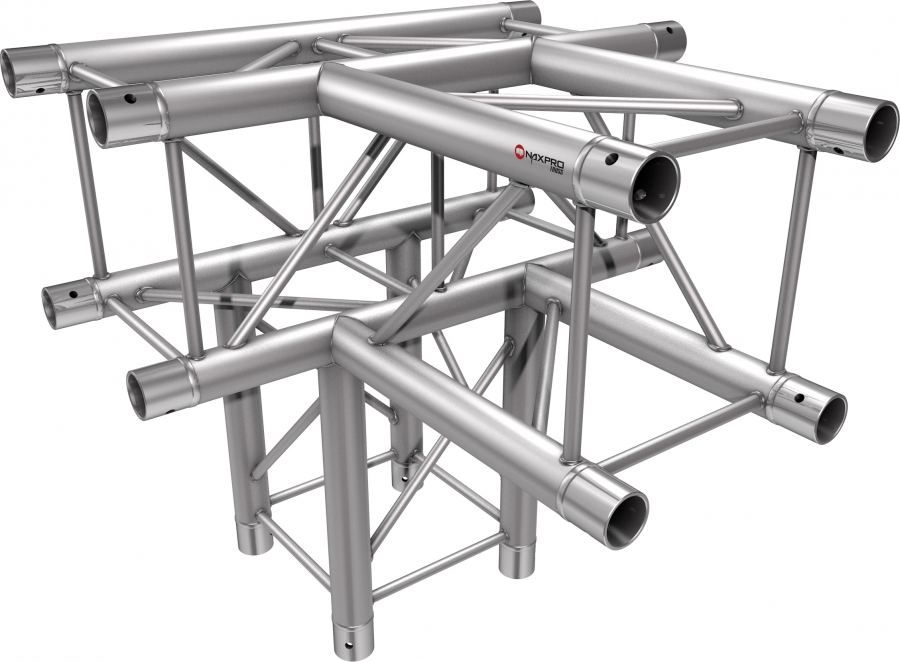

4 weg T-stuk 90°; Lengte zijstukken: 500 mm; Gewicht: 4,5 kg
 |
4 weg kruis 90°; Lengte zijstukken: 500 mm; Gewicht: 4,5 kg
 |

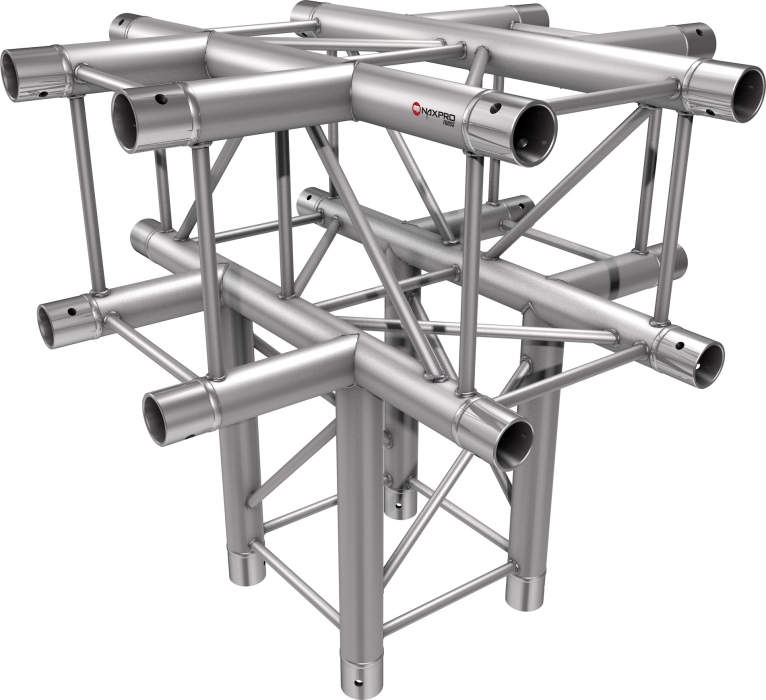

5 weg T-stuk 90°
Lengte zijstukken: 500 mm; Gewicht: 5,0 kg
 |

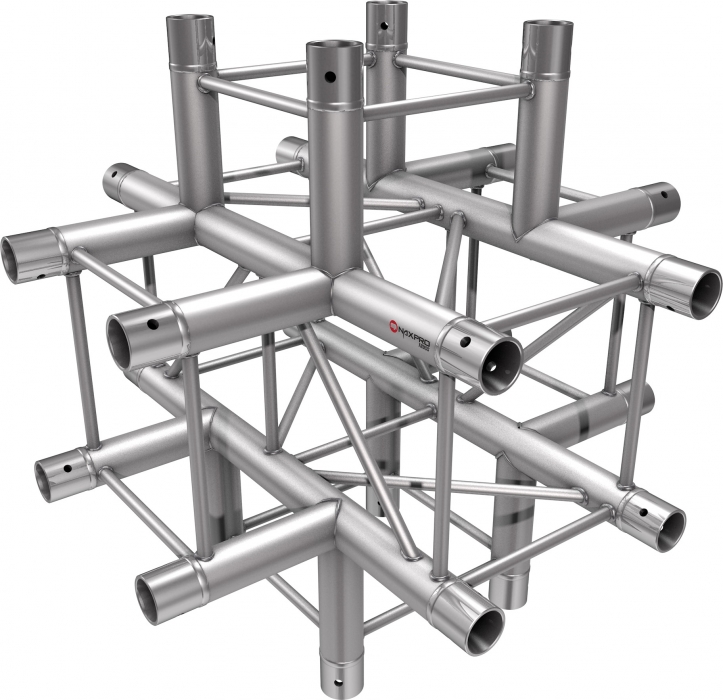

6 weg kruis 90°; Lengte zijstukken: 500 mm; Gewicht: 5,3 kg
 |

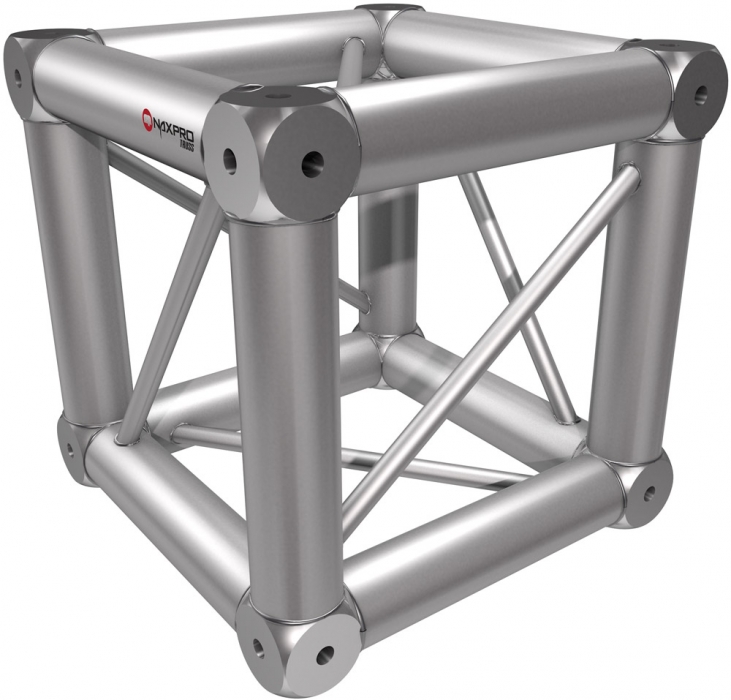

Boxcorner inkc. 8 verbinders
Lengte zijstukken: 220 mm; Gewicht: 4,4 kg
 |

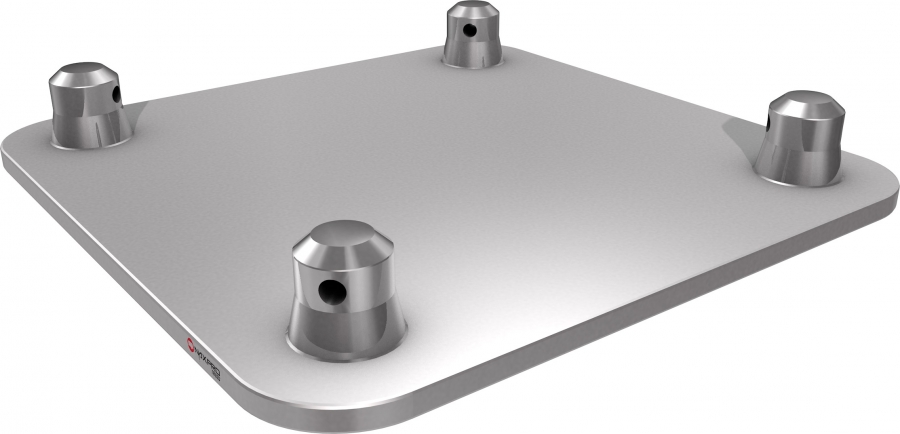

Afmetingen: 240 x 240 x 5 mm; Gewicht: 0,8 kg

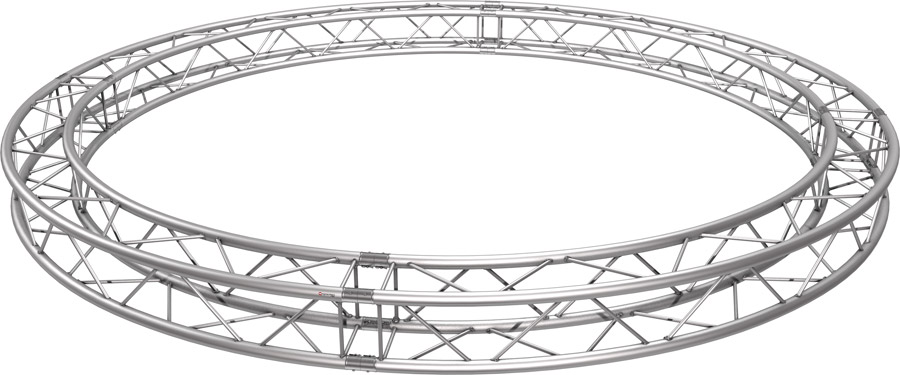

Cirkels van truss-systemen FD 24
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 24 per strekkende meter (omtrek) | 2,80 | 301240001 | |
| FD 24 (4 x 90°) | 200 | 17,58 | 301240020 |
| FD 24 (4 x 90°) | 300 | 26,38 | 301240030 |
| FD 24 (4 x 90°) | 400 | 35,17 | 301240040 |
| FD 24 (8 x 45°) | 500 | 43,96 | 301240050 |
| FD 24 (8 x 45°) | 600 | 52,75 | 301240060 |
| FD 24 (8 x 45°) | 700 | 61,60 | 301240070 |
| FD 24 (8 x 45°) | 800 | 70,34 | 301240080 |
| FD 24 (12 x 30°) | 900 | 79,13 | 301240090 |
| FD 24 (12 x 30°) | 1000 | 87,92 | 301240100 |
