FD 14 truss-systemen
Productoverzicht

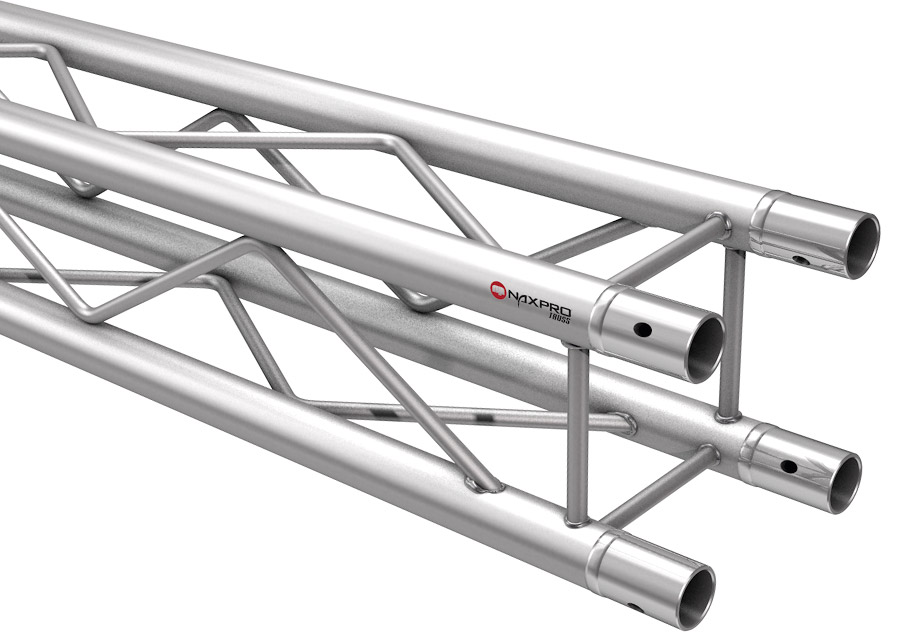

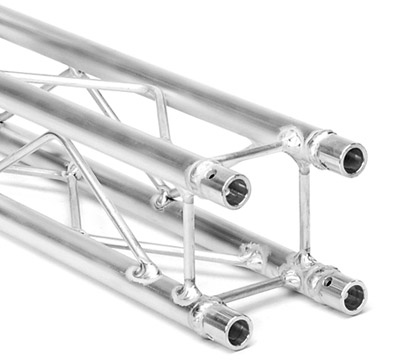

De FD 14 serie is een klein truss-systeem in 4-punts uitvoering dat door de uitvoering in miniatuurformaat uitstekend geschikt is voor toepassingen thuis. Op een creatieve en moderne manier ontstaan er constructies voor, bijvoorbeeld, lijsten voor schilderijen en foto's, ophangingen, ophangpunten voor lampen, staanders voor boxen en rekken voor klimplanten. Maar ook kleine beursstands, constructies voor displays en reclame voor toepassing bij de standbouw en winkelinrichting kunnen met het Naxpro FD 14 truss-syteem gemakkelijk worden gerealiseerd.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 100 mm |
| Hoogte: | 100 mm |
| Draagbuis: | 20 x 2 mm |
| Diagonalen: | 6 mm |
| Legering: | EN-AW 6060 T66 |
Belastingstabel FD 14
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 195,0 | 0,5 | 195,0 | 0,8 |
| 2,0 | 96,7 | 3,9 | 135,2 | 4,3 |
| 3,0 | 59,3 | 12,1 | 88,9 | 9,8 |
| 4,0 | 32,7 | 21,6 | 65,3 | 17,5 |
| 5,0 | 20,4 | 33,9 | 50,9 | 27,6 |
Hoge gelijkmatig verdeelde lasten moeten geïdealiseerd worden gezien. De inleiding van de last moet in de “Knoten” (het kruispunt van diagonaal-/draagbuis) plaatsvinden.
Overspanningen, hoeken en componenten FD 14
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 50 | 1,0 | 300140500 | 180 | 3,1 | 300141800 |
| 80 | 1,5 | 300140800 | 200 | 3,5 | 300142000 |
| 100 | 1,8 | 300141000 | 250 | 4,1 | 300142500 |
| 150 | 2,6 | 300141500 | 300 | 4,9 | 300143000 |
 |

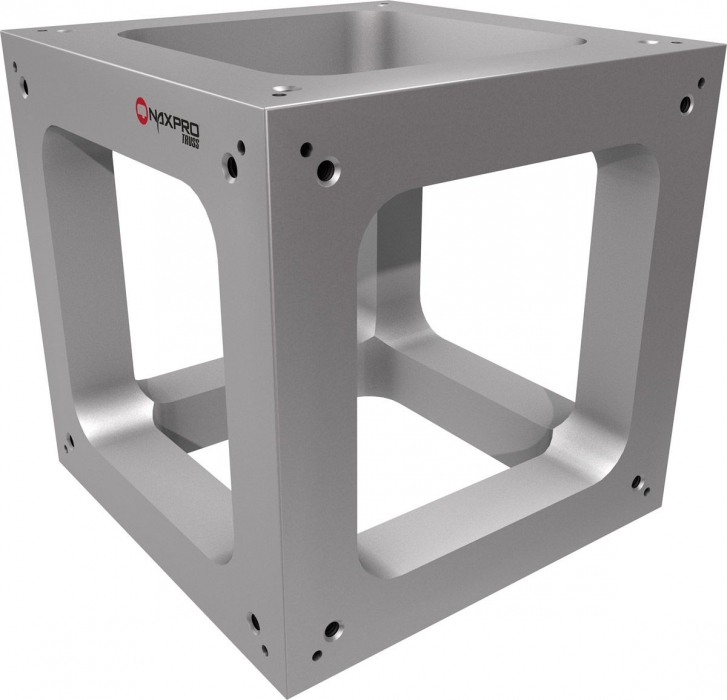

Boxcorner incl. 8 verbinders
Lengte zijstukken: 100 mm; Gewicht: 2,8 kg
 |

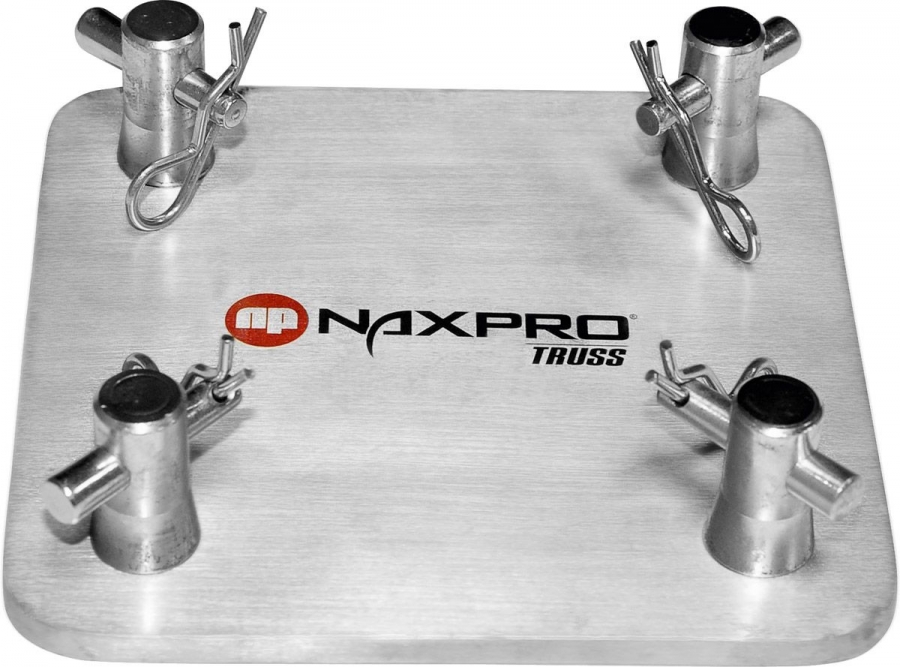

Afmetingen: 100 x 100 x 5 mm; Gewicht: 0,23 kg
Cirkels van truss-systemen FD 14
