FD 31 Truss
Productoverzicht
De FD 31 serie is een truss-systeem in 1-punts uitvoering met als sterke punten het lichte gewicht, de beperkte hoogte en flexibiliteit. Het FD 31 systeem kan worden gecombineerd met alle componenten van de Naxpro truss-systemen FD 32, FD 34, FD 42 en FD 44. Daardoor zijn de systemen uitermate geschikt als decoratieve ophangconstructies voor displays, geometrische vormen zoals kubussen, rechthoekige blokken, reclamelijsten en leuningen. De grote mate van flexibiliteit van het systeem biedt onbeperkte mogelijkheden voor toepassing.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Draagbuis: | 50 x 2 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel FD 31
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 227,3 | 4,8 | 113,6 | 3,8 |
| 1,5 | 100,5 | 10,8 | 75,4 | 8,6 |
| 2,0 | 56,1 | 19,2 | 56,1 | 15,4 |
| 2,5 | 35,6 | 30,0 | 44,5 | 24,2 |
| 3,0 | 24,4 | 43,2 | 36,7 | 34,9 |
| 3,5 | 17,7 | 59,0 | 31,0 | 47,8 |
| 4,0 | 13,3 | 77,1 | 26,7 | 62,8 |
De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.
Overspanningen, hoeken en componenten FD 31
|

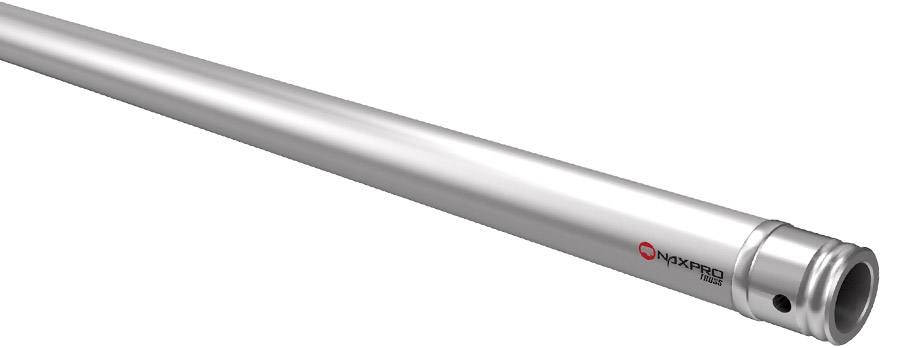

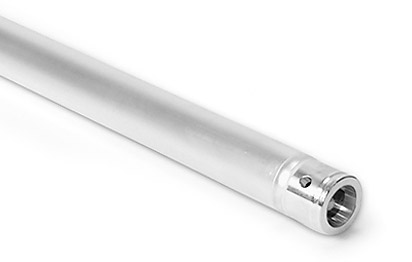

| Lengte | Gewicht | Art.-nr. | Lengte | Gewicht | Art.-nr. |
| cm | kg | cm | kg | ||
| 25 | 0,70 | 300310250 | 175 | 2,00 | 300311750 |
| 50 | 1,00 | 300310500 | 200 | 2,10 | 300312000 |
| 75 | 1,10 | 300310750 | 250 | 2,50 | 300312250 |
| 100 | 1,40 | 300311000 | 300 | 2,90 | 300313000 |
| 125 | 1,50 | 300311250 | 350 | 3,40 | 300313500 |
| 150 | 1,80 | 300311500 | 400 | 3,70 | 300314000 |
 |

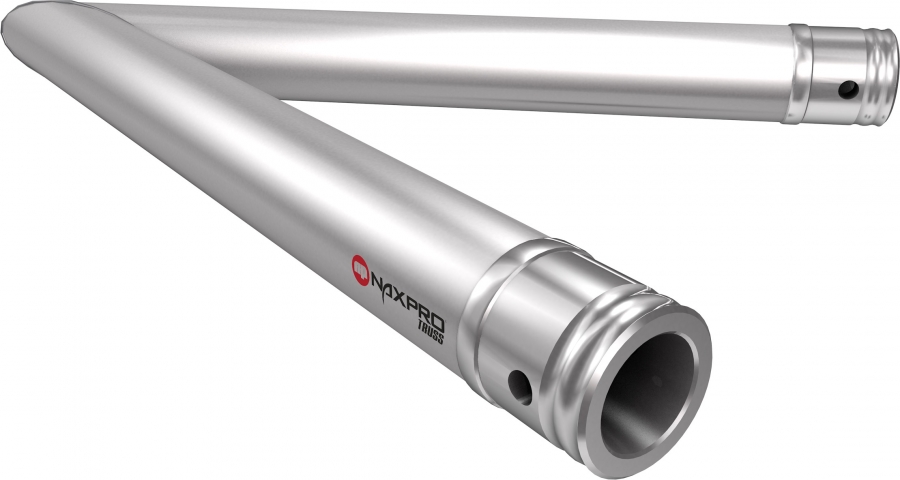

2-weg hoek 45°;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

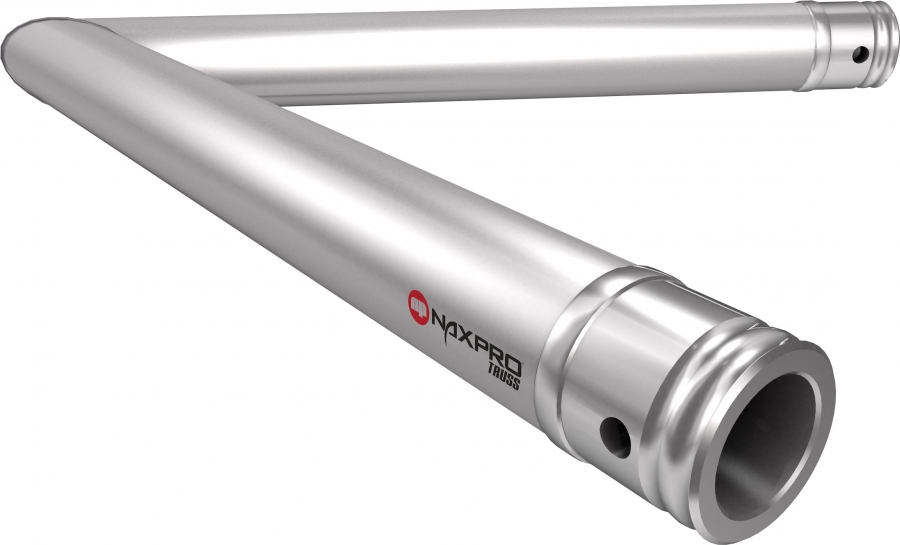

2-weg hoek 60°;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

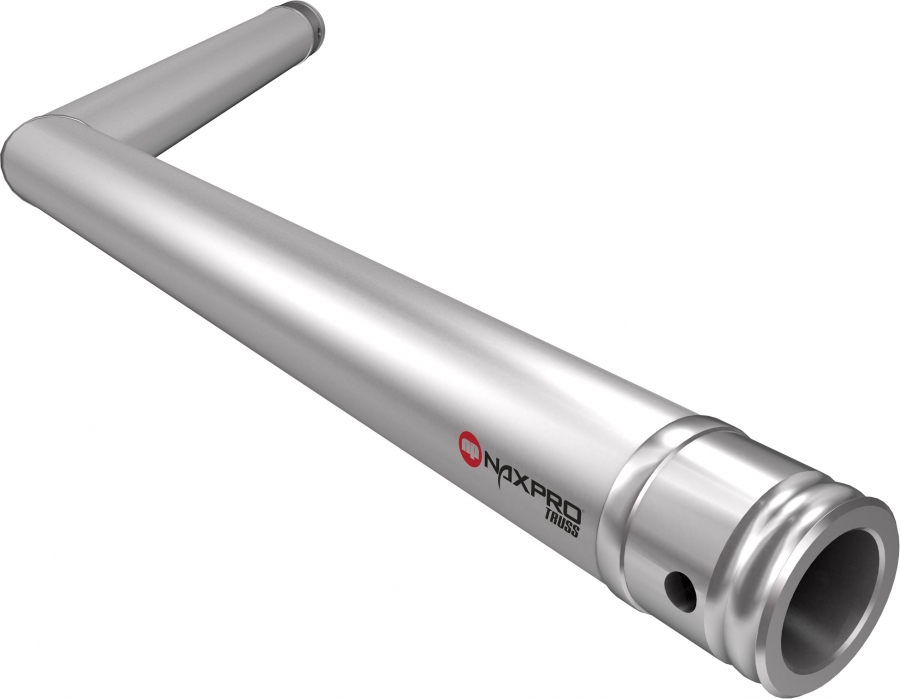

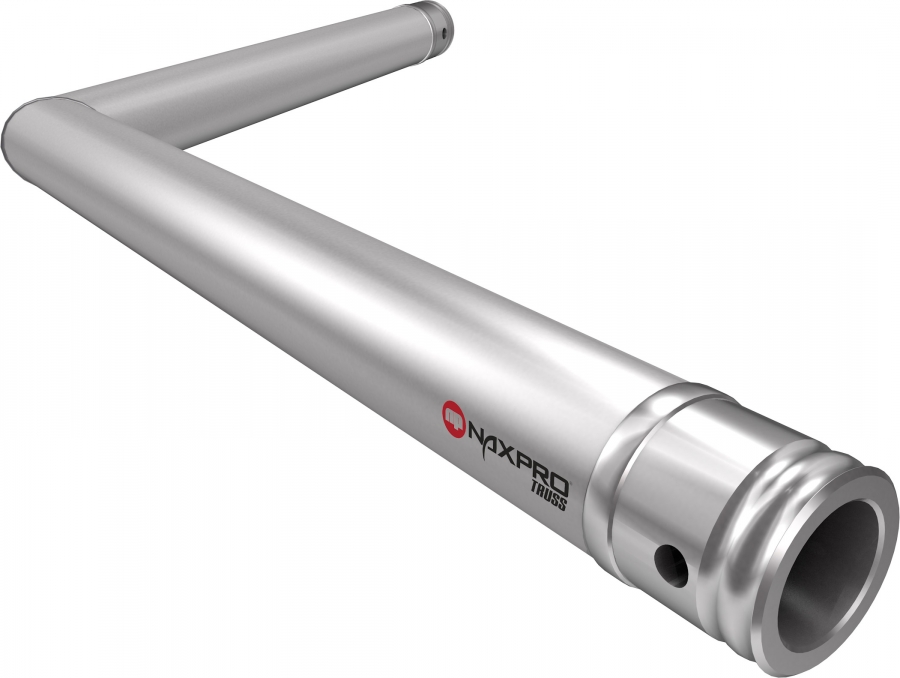

2-weg hoek 90°;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

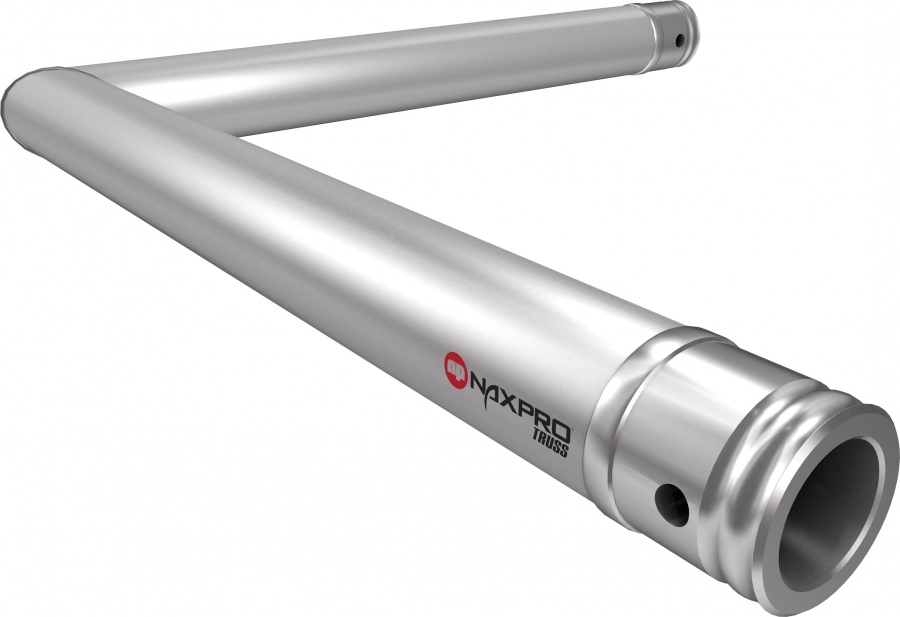

2-weg hoek 120°;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |
2-weg hoek 135°;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

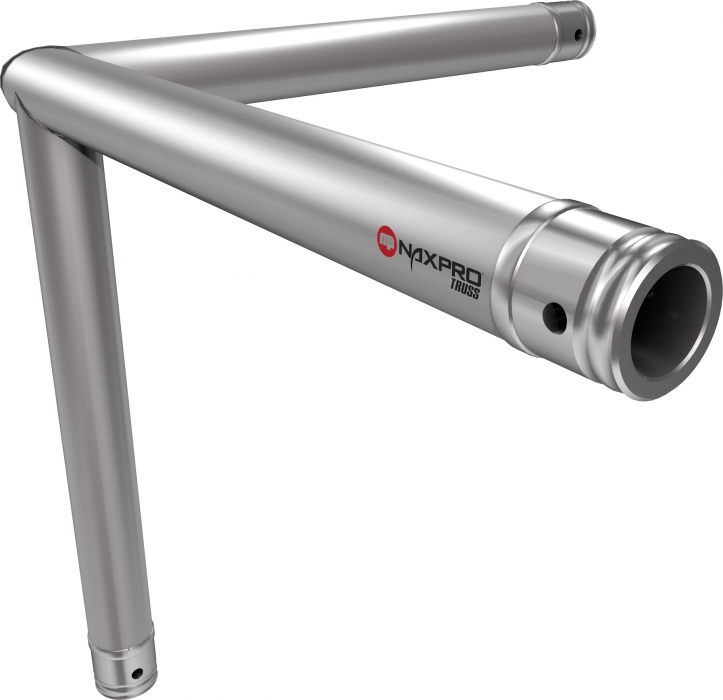

3-weg hoek 90°;
Lengte zijstukken: 500 mm;
Gewicht: 2,5 kg
 |

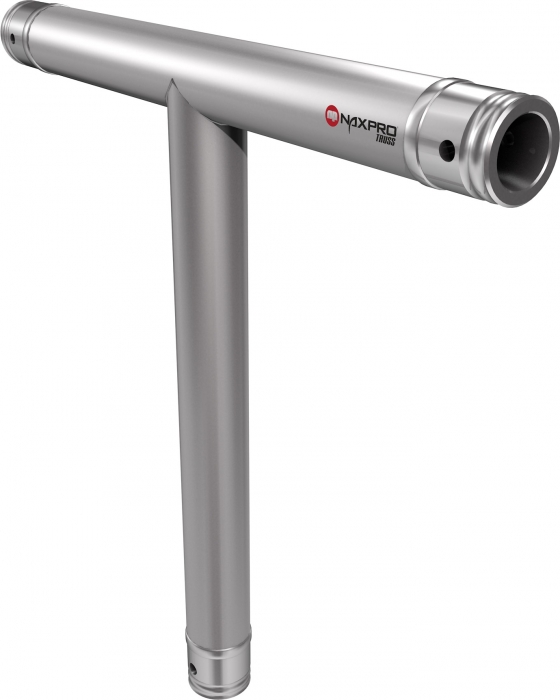

3-weg T-stuk 90°;
Lengte zijstukken: 500 mm;
Gewicht: 2,5 kg
 |

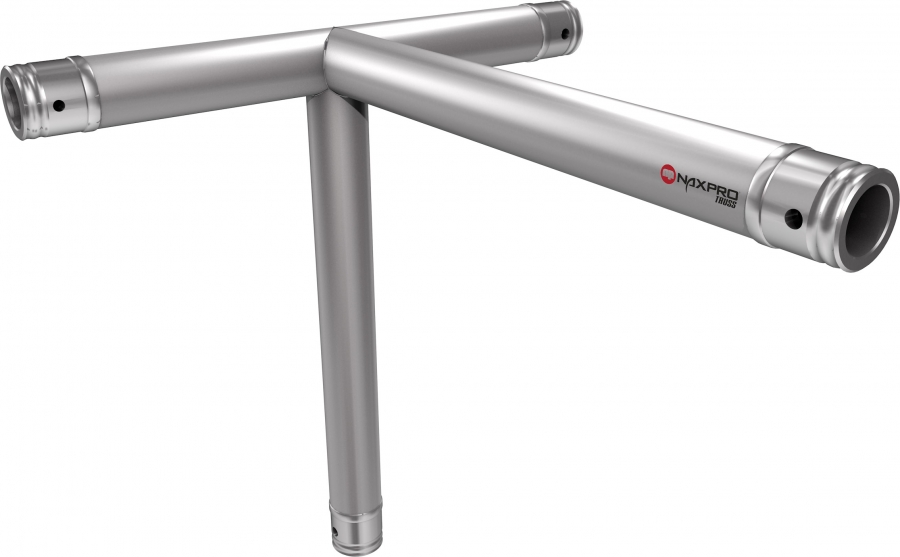

4-weg T-stuk 90°;
Lengte zijstukken: 500 mm;
Gewicht: 3,0 kg
 |

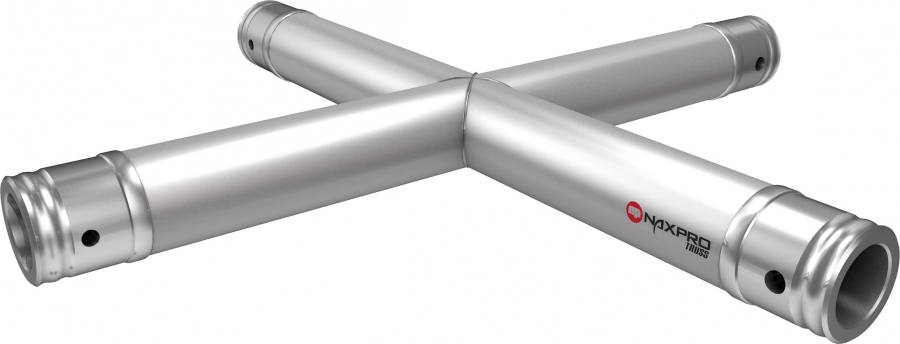

4-weg kruis 90°;
Lengte zijstukken: 500 mm;
Gewicht: 3,0 kg
 |

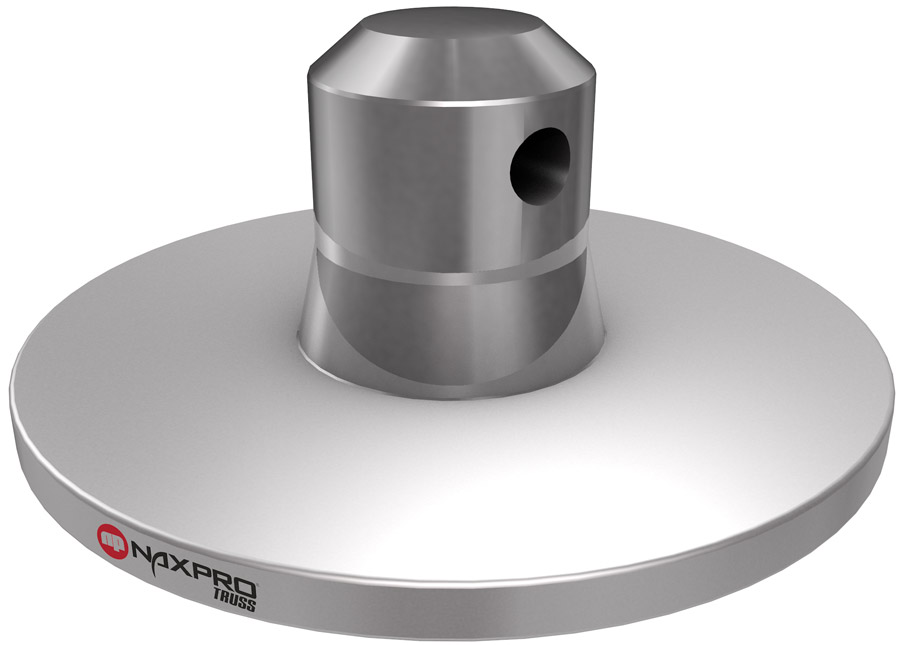

Afmetingen: 100 x 5 mm

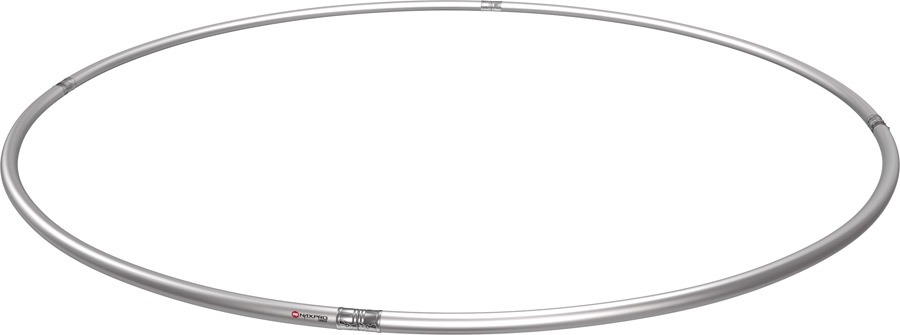

Cirkels van truss-systemen FD 31
|
| Omschrijving | Lengte | Gewicht | Art.-nr. |
| cm | kg | ||
| FD 31 per strekkende meter (omtrek) | 1,10 | 301310001 | |
| FD 31 (4 x 90°) | 200 | 6,91 | 301310020 |
| FD 31 (4 x 90°) | 300 | 10,36 | 301310030 |
| FD 31 (4 x 90°) | 400 | 13,82 | 301310040 |
| FD 31 (8 x 45°) | 500 | 17,27 | 301310050 |
| FD 31 (8 x 45°) | 600 | 20,27 | 301310060 |
| FD 31 (8 x 45°) | 700 | 24,20 | 301310070 |
| FD 31 (8 x 45°) | 800 | 27,63 | 301310080 |
| FD 31 (12 x 30°) | 900 | 31,09 | 301310090 |
| FD 31 (12 x 30°) | 1000 | 34,54 | 301310100 |
