FD 21 Truss
Productoverzicht

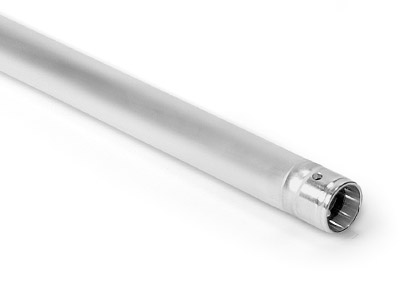

De FD 21 serie is een truss-systeem in 1-punts uitvoering met als sterke punten het lichte gewicht, beperkte hoogte en flexibiliteit. Het FD 21 truss-systeem kan worden gecombineerd met alle componenten van de Naxpro Truss-systemen FD 22, FD 23 en FD 24. Daardoor zijn de systemen uitermate geschikt als decoratieve ophangconstructies voor displays, geometrische vormen zoals kubussen, rechthoekige blokken, reclamelijsten en leuningen. De grote mate van flexibiliteit van het systeem biedt onbeperkte mogelijkheden voor toepassing.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Draagbuis: | 35 x 2 mm |
| Legering: | EN-AW 6060 T66 |
Belastingstabel FD 21
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 63,2 | 4,1 | 31,6 | 3,3 |
| 1,5 | 27,7 | 9,3 | 20,8 | 7,5 |
| 2,0 | 15,3 | 16,5 | 15,3 | 13,4 |
| 2,5 | 9,6 | 25,9 | 12,0 | 21,1 |
Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd.
De overdracht van de last moet plaatsvinden op de kruisvlakken.
Overspanningen, hoeken en componenten FD 21
|
| Lengte | Gewicht | Art.-nr. | Lengte | Gewicht | Art.-nr. |
| cm | kg | cm | kg | ||

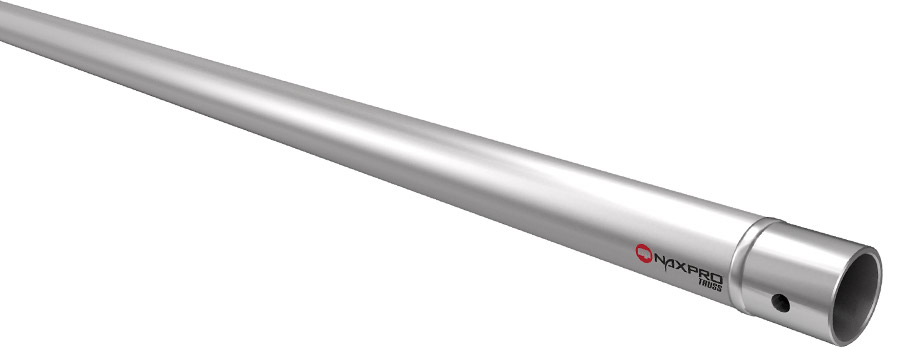

| 25 | 0,30 | 300210250 | 175 | 1,20 | 300211750 |
| 50 | 0,40 | 300210500 | 200 | 1,30 | 300212000 |
| 75 | 0,60 | 300210750 | 250 | 1,60 | 300212500 |
| 100 | 0,70 | 300211000 | 300 | 2,10 | 300213000 |
| 125 | 0,90 | 300211250 | 350 | 2,20 | 300213500 |
| 150 | 1,00 | 300211500 | 400 | 2,40 | 300211400 |
 |

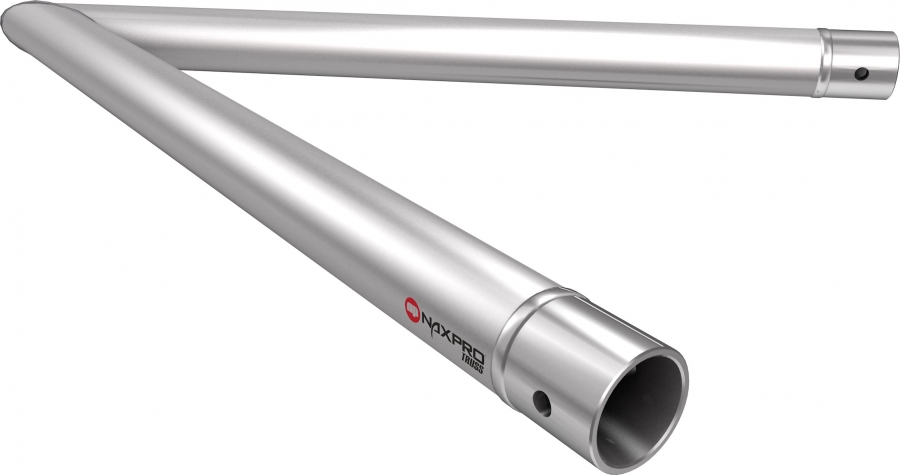

2-weg hoek 45°;
Lengte zijstukken: 500 mm;
Gewicht: 1,5 kg
 |

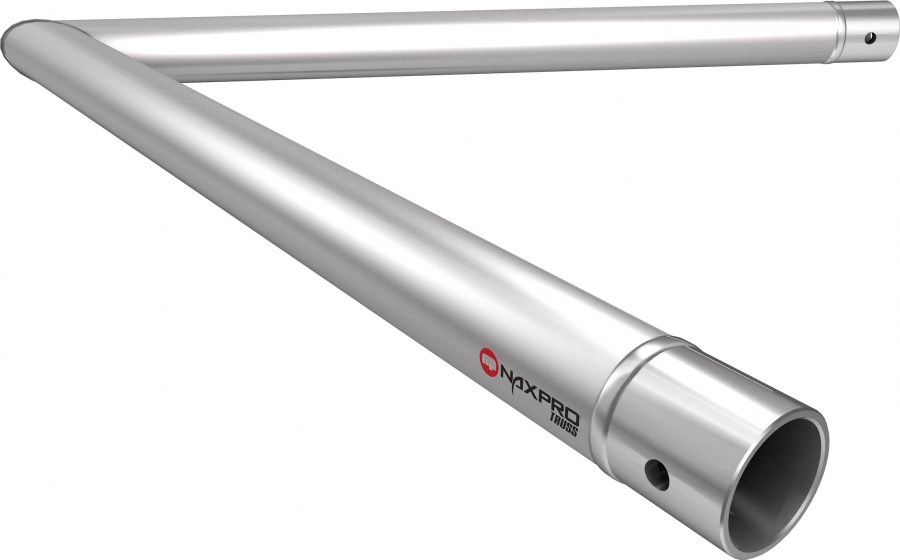

2-weg hoek 60°;
Lengte zijstukken: 500 mm;
Gewicht: 1,5 kg
 |

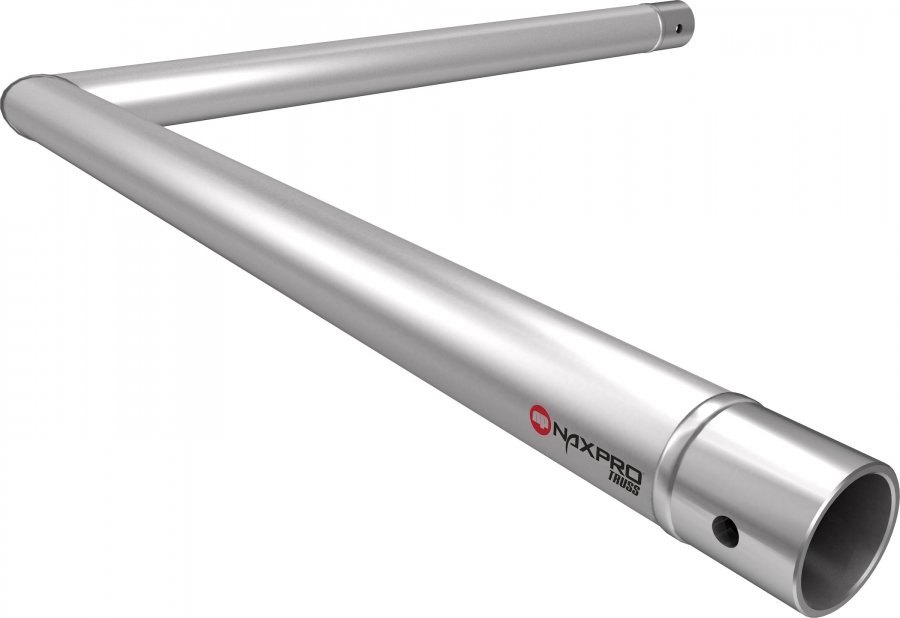

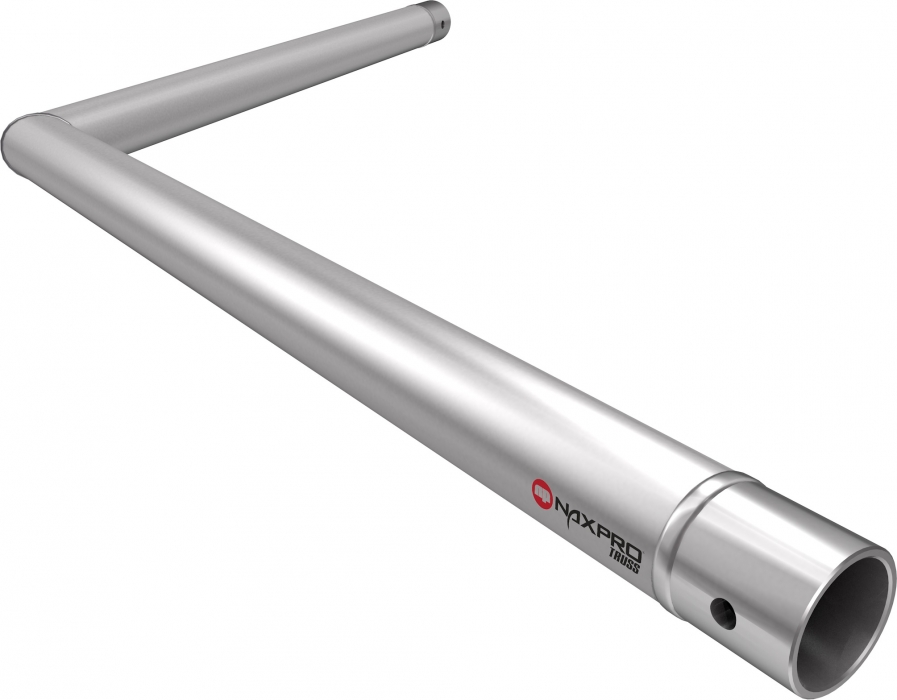

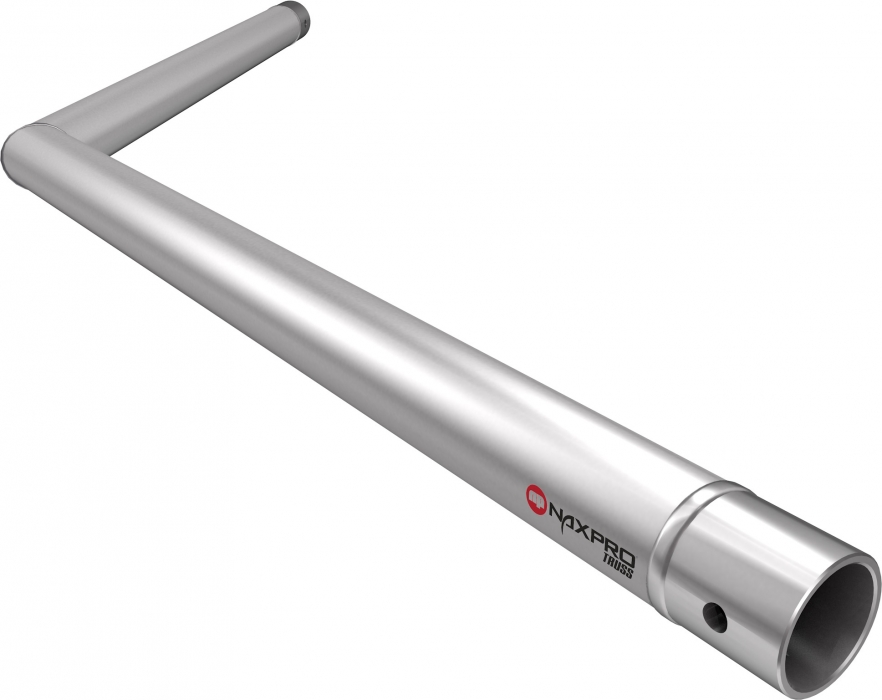

2-weg hoek 90°;
Lengte zijstukken: 500 mm;
Gewicht: 1,5 kg
 |
2-weg hoek 120°;
Lengte zijstukken: 500 mm;
Gewicht: 1,5 kg
 |
2-weg hoek 135°;
Lengte zijstukken: 500 mm;
Gewicht: 1,5 kg
 |

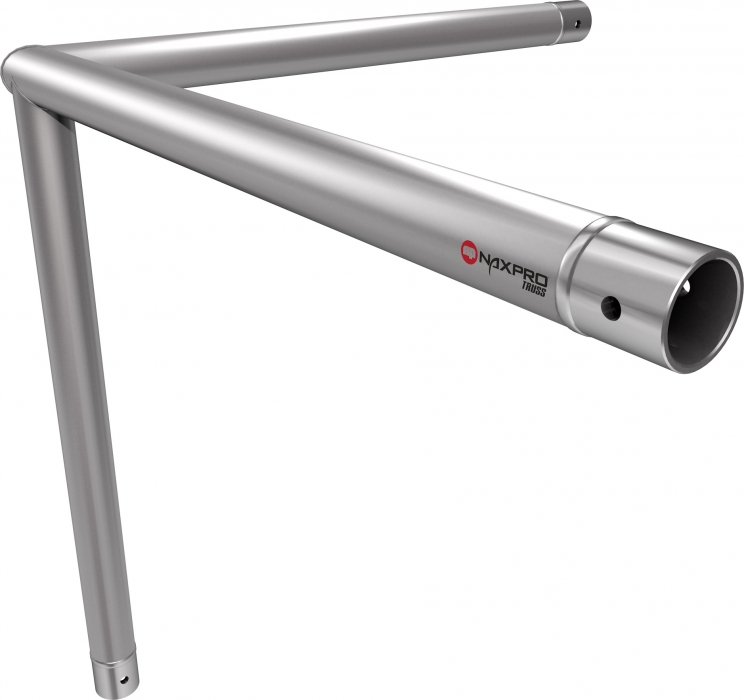

3-weg hoek 90°;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |

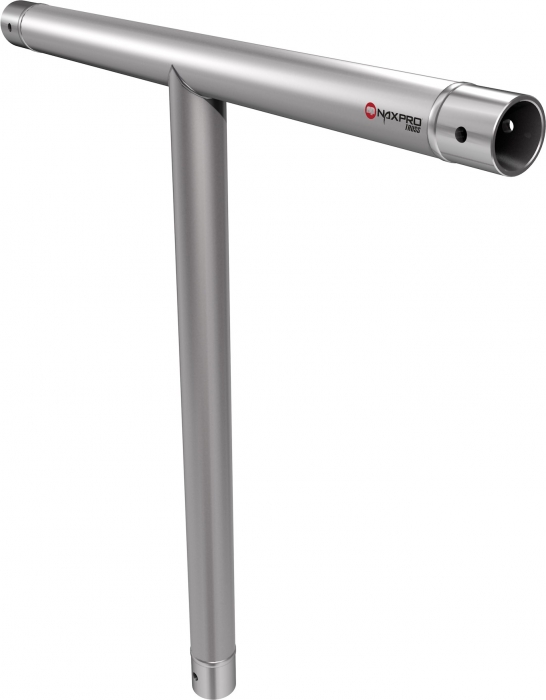

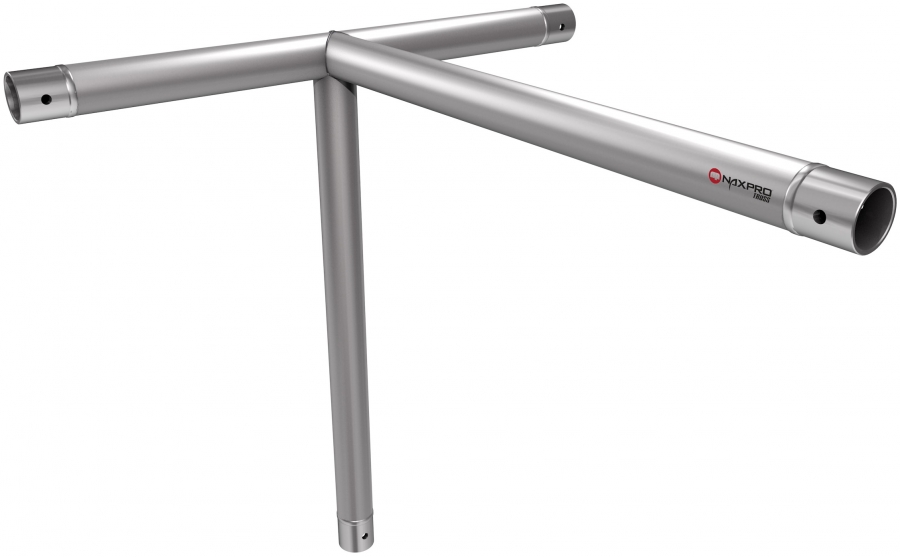

3-weg T-stuk 90°;
Lengte zijstukken: 500 mm;
Gewicht: 2,0 kg
 |
4-weg T-stuk 90°;
Lengte zijstukken: 500 mm;
Gewicht: 2,5 kg
 |

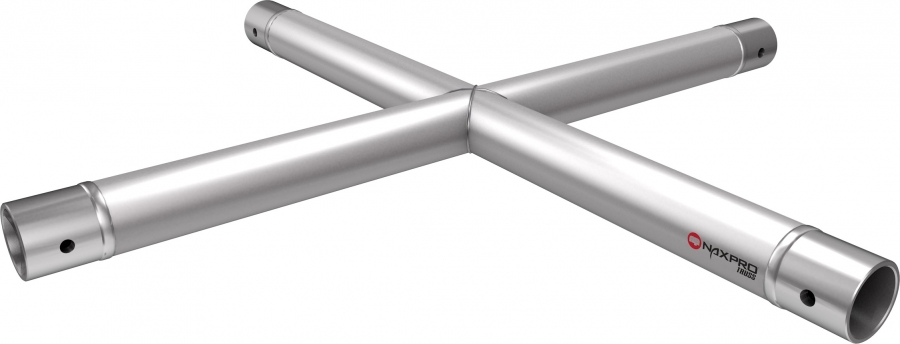

4-weg kruis 90°;
Lengte zijstukken: 500 mm;
Gewicht: 2,5 kg
 |

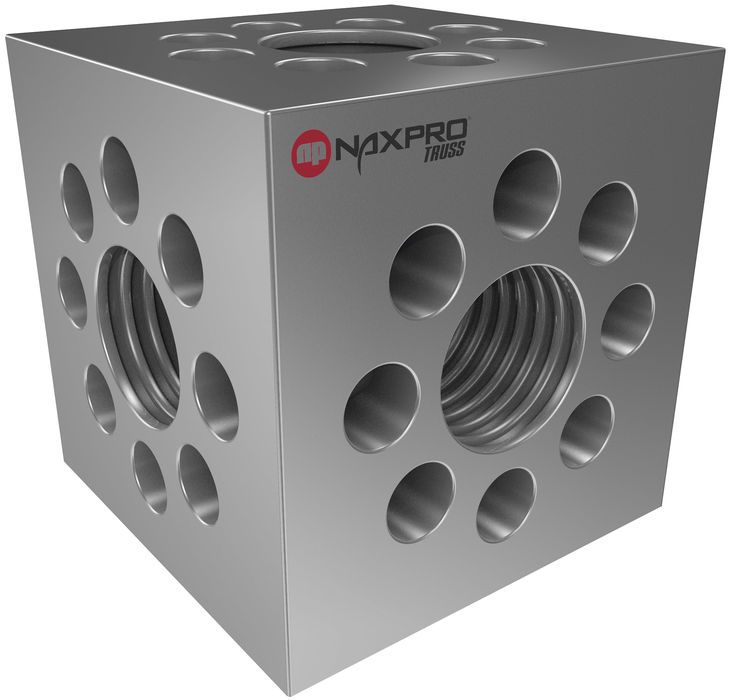

Boxcorner voor FD 21 truss-systeem incl. 2 verbindingsstukken

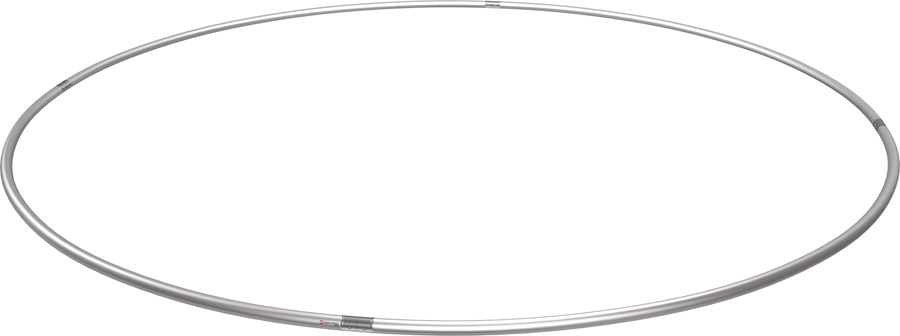

Cirkels van truss-systemen FD 21
|
| Omschrijving | Lengte | Gewicht | Art.-nr. |
| cm | kg | ||
| FD 21 per strekkende meter (omtrek) | 0,70 | 301210001 | |
| FD 21 (4 x 90°) | 200 | 4,40 | 301210020 |
| FD 21 (4 x 90°) | 300 | 6,59 | 301210030 |
| FD 21 (4 x 90°) | 400 | 8,79 | 301210040 |
| FD 21 (8 x 45°) | 500 | 10,99 | 301210050 |
| FD 21 (8 x 45°) | 600 | 13,19 | 301210060 |
| FD 21 (8 x 45°) | 700 | 15,40 | 301210070 |
| FD 21 (8 x 45°) | 800 | 17,58 | 301210080 |
| FD 21 (12 x 30°) | 900 | 19,78 | 301210090 |
| FD 21 (12 x 30°) | 1000 | 21,98 | 301210100 |
