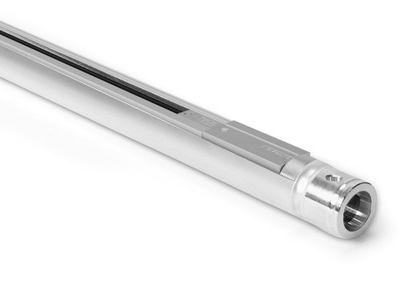

ED 31 Truss met lichtrailsysteem
Productoverzicht
Het ED 31 truss-systeem is afgeleid van de FD 31 serie, maar anders dan bij de standaard uitvoering, is het systeem voorzien van een extra stroomrail voor correcte en flexibele aansluitingen van de meest uiteenlopende onderdelen van de belichtings- en evenemententechniek.
Bij de montage van truss-systemen bieden de systemen met stroomrails duidelijke voordelen: er hoeven geen extra kabels te worden gemonteerd, opbouwen en afbreken gaat sneller, er is geen wirwar van kabels. Omdat alle apparatuur flexibel kan worden opgesteld, verdienen truss-systemen met stroomrails de voorkeur op die plekken waar spots regelmatig verplaatst moeten worden, bijvoorbeeld in meubelzaken, autodealerbedrijven en bouwmarkten.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Draagbuis: | 50 x 2 mm |
| Legering: | EN-AW 6082 T6 |
| Stroomrail: | EN-AW 6060 T66 |
Belastingstabel ED 31
| Aluminium profiel met klem | Aluminium profiel met adapter voor stroomrail | |||||
| spanwijdte | Gelijkmatig verdeelde last met klem |
doorbuiging | Gelijkmatig verdeelde last |
doorbuiging | centrale puntbelasting |
doorbuiging |
| m | kg/m | mm | kg/m | mm | kg | mm |
| 1,0 | 60,4 | 4,8 | 30,0 | 1,4 | 30,2 | 2,2 |
| 1,5 | 26,3 | 10,8 | 26,3 | 6,3 | 19,8 | 5,1 |
| 2,0 | 14,4 | 19,2 | 14,4 | 11,2 | 14,4 | 9,1 |
| 2,5 | 8,9 | 30,0 | 8,9 | 17,5 | 11,1 | 14,4 |
| 3,0 | 5,9 | 43,2 | 5,9 | 25,3 | 8,8 | 21,0 |
| 3,5 | 4,1 | 59,0 | 4,1 | 34,6 | 7,2 | 29,1 |
| 4,0 | 2,9 | 77,1 | 2,9 | 45,5 | 5,8 | 38,8 |
| 4,5 | 2,1 | 58,0 | 2,1 | 58,0 | 4,8 | 50,2 |
| 5,0 | 1,5 | 72,2 | 1,5 | 72,2 | 3,8 | 63,5 |
De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten. Let op de mechanische belastbaarheid van de stroomrail! Deze waarden kunnen een beperkende invloed hebben.

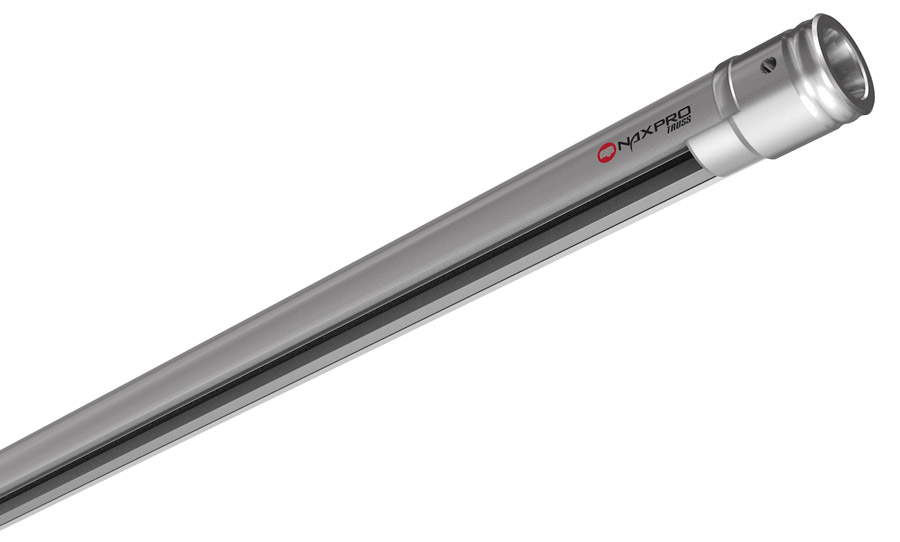

Overspanningen, hoeken en componenten ED 31
|
| Lengte | Gewicht | Art.-nr. | Lengte | Gewicht | Art.-nr. |
| cm | kg | cm | kg | ||
| 50 | 1,00 | 311310500 | 250 | 5,00 | 311312500 |
| 100 | 2,00 | 311311000 | 300 | 6,00 | 311313000 |
| 150 | 3,00 | 311311500 | 350 | 7,00 | 311313500 |
| 200 | 4,00 | 311312000 | 400 | 8,00 | 311314000 |
 |
2

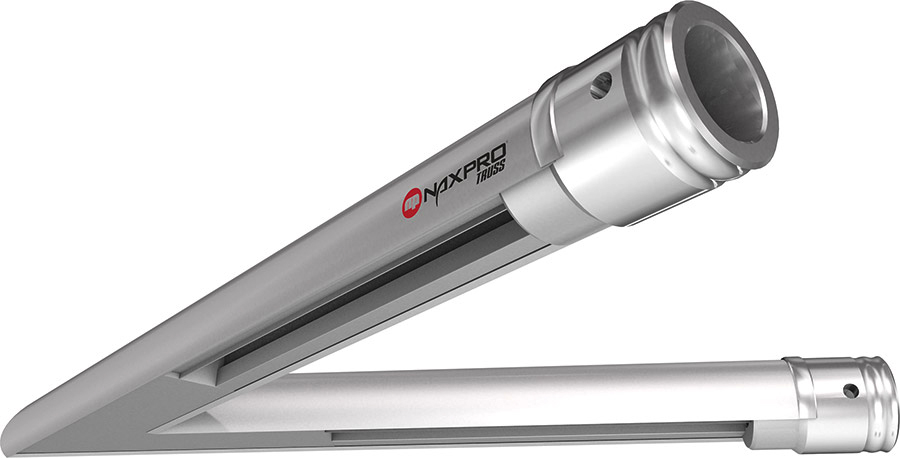

-weg hoek 45°;
Lengte zijstukken: 500 mm
 |

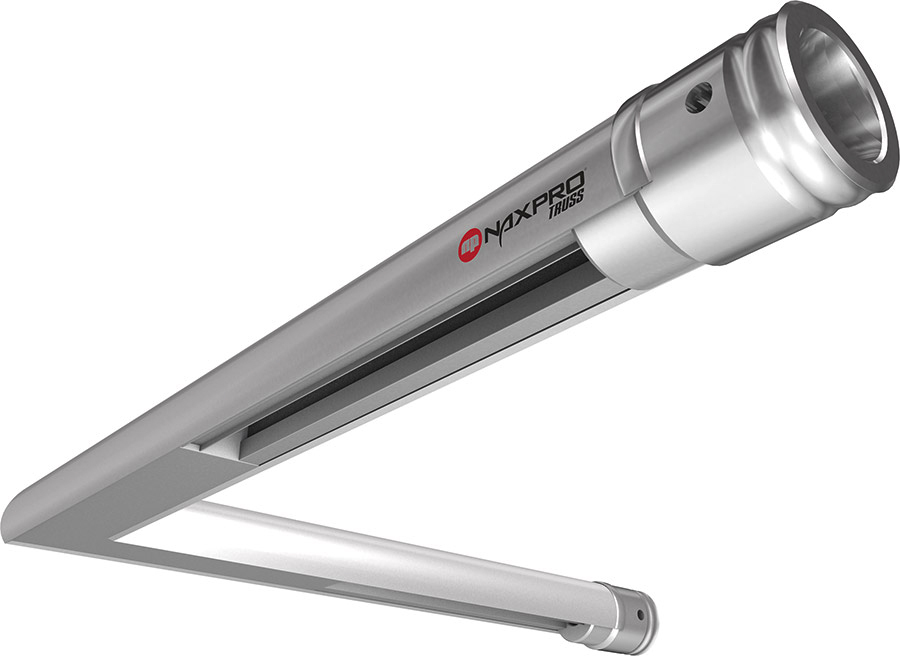

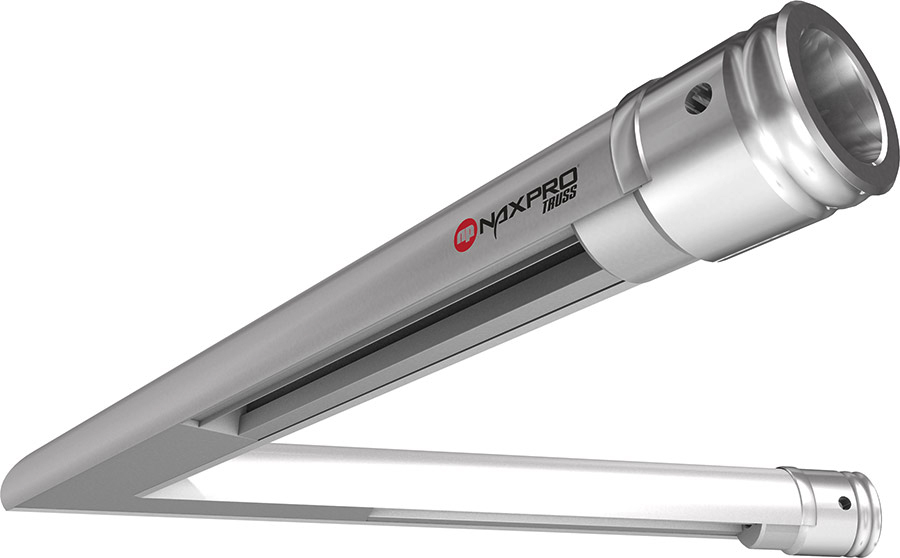

2-weg hoek 60°;
Lengte zijstukken: 500 mm
 |

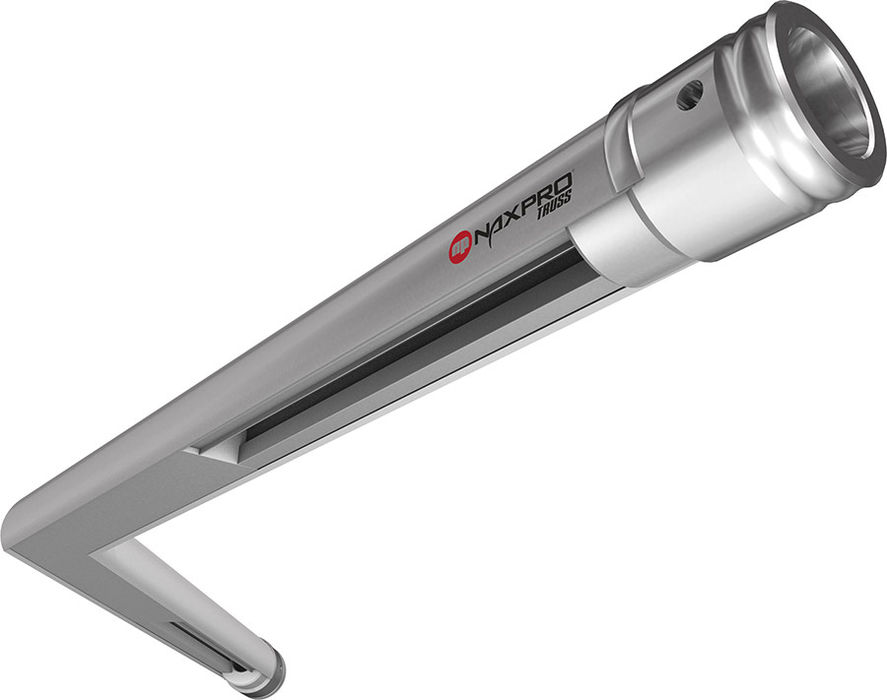

2-weg hoek 90°;
Lengte zijstukken: 500 mm
 |

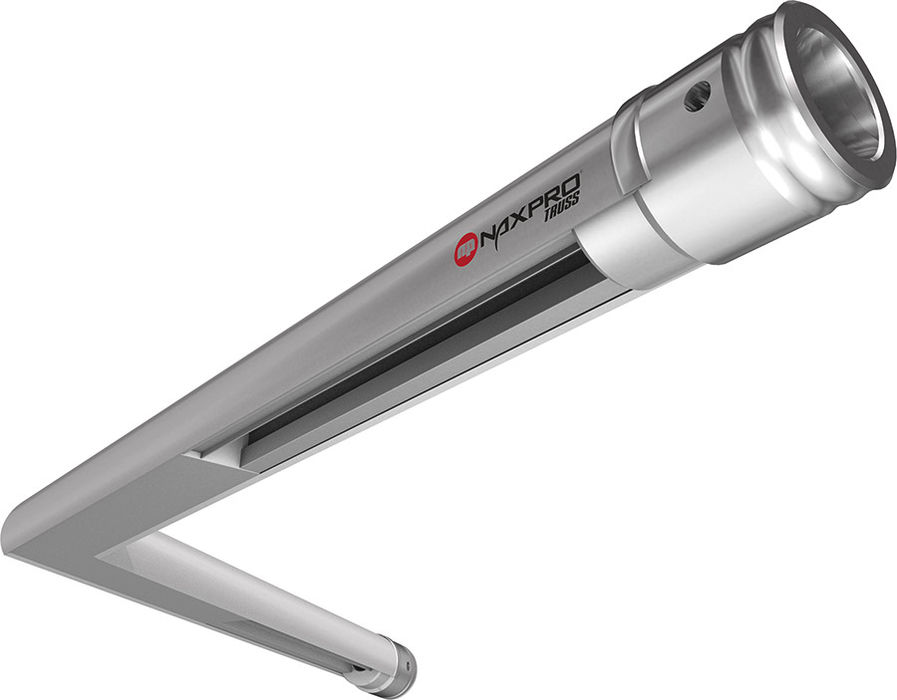

2-weg hoek 120°;
Lengte zijstukken: 500 mm
 |
2-weg hoek 135°;
Lengte zijstukken: 500 mm
 |

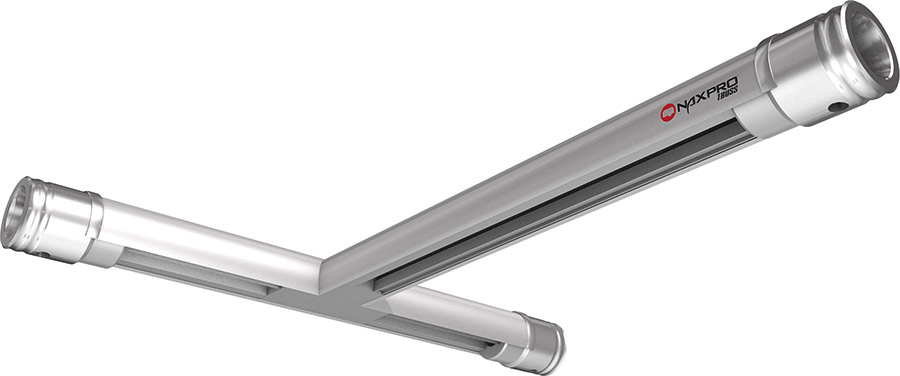

3-weg T-stuk 90°;
Lengte zijstukken: 500 mm
 |

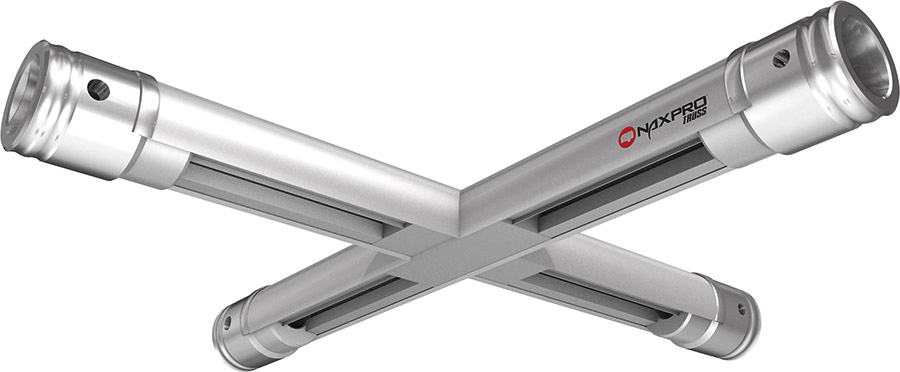

4-weg kruis 90°;
Lengte zijstukken: 500 mm
Cirkels van truss-systemen ED 31
