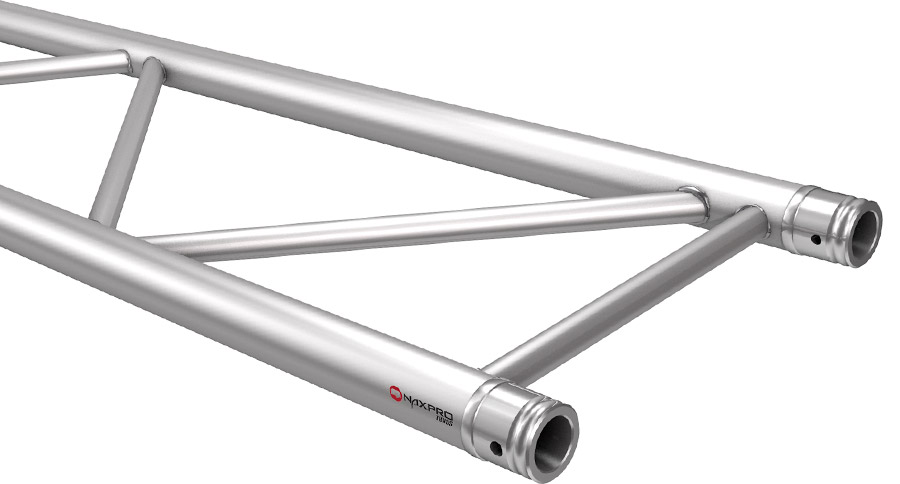

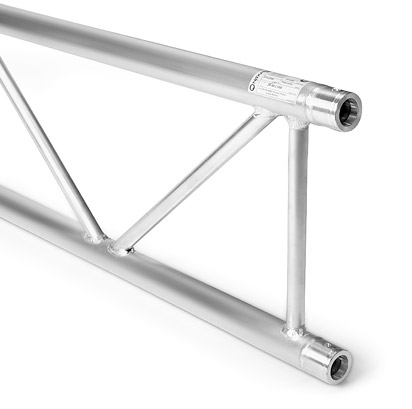

HD 42 Truss
![Naxpro Truss HD42 Truss](uploads/pics/hd42_traversen.jpg)
![Productoverzicht](fileadmin/images/headline_products_description_de.gif)
Productoverzicht
Het HD 42 truss-systeem is een 2-punts uitvoering die bijzonder goed geschikt is voor de standbouw, winkelinrichting en evenemententechniek, maar die ook een goede basis biedt voor onderdelen van de belichtingstechniek. De compacte bouw in combinatie met een hoge belastbaarheid maakt dit systeem uitstekend geschikt voor toepassingen die lopen van een eenvoudige beursstand tot en met complexe rigging constructies.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
Breedte: | 400 mm |
Draagbuis: | 50 x 3 mm |
Diagonalen: | 25 x 3 mm |
Legering: | EN-AW 6082 T6 |
Belastingstabel HD 42
![Belastingstabel HD 42](typo3temp/GB/52c62ec874.gif)
Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
m | kg/m | mm | kg | mm |
1,0 | 2176,9 | 0,1 | 2155,0* | 0,2 |
2,0 | 1086,6 | 1,2 | 1804,0* | 1,5 |
3,0 | 723,2 | 3,9 | 1525,0* | 4,4 |
4,0 | 541,5 | 9,3 | 1240,1 | 8,5 |
5,0 | 395,5 | 16,6 | 988,8 | 13,4 |
6,0 | 273,5 | 24,0 | 820,6 | 19,3 |
7,0 | 200,0 | 32,7 | 700,0 | 26,3 |
8,0 | 152,3 | 42,7 | 609,1 | 34,4 |
9,0 | 119,5 | 54,1 | 537,9 | 43,6 |
10,0 | 96,1 | 66,8 | 480,6 | 54,0 |
11,0 | 78,8 | 80,9 | 433,4 | 65,5 |
12,0 | 65,6 | 96,3 | 393,8 | 78,2 |
13,0 | 55,4 | 113,2 | 360,0 | 92,1 |
14,0 | 47,2 | 131,4 | 330,7 | 107,2 |
De informatie omtrent de belastingen is alleen geldig bij verticale toepassing!
* begrensd door interactie bij verschuiving / maatgevend is de verschuiving bij het verbindingsstuk
Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De bovenste hoofdbuis moet min. 113,23 cm zijdelings worden gehouden. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.

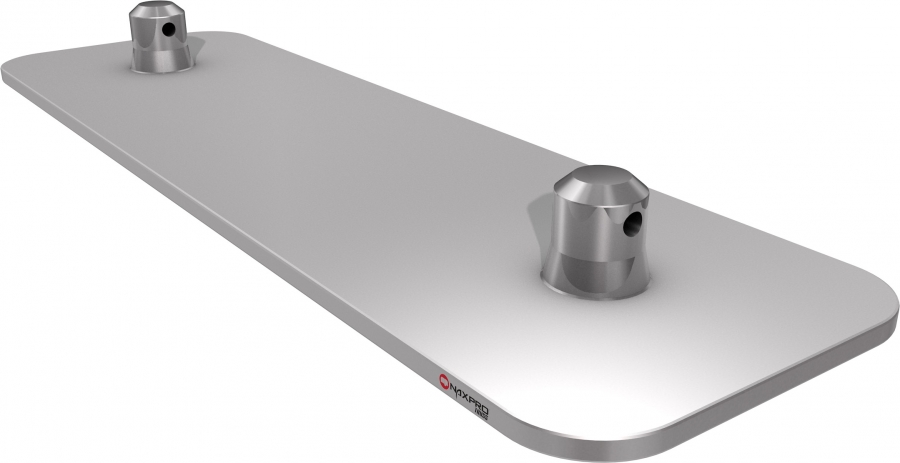

Overspanningen, hoeken en componenten HD 42
![Overspanningen, hoeken en componenten HD 42](typo3temp/GB/12ec6e0b3f.gif)
Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
cm | kg | cm | kg | ||
25 | 1,30 | 304420250 | 200 | 6,50 | 304422000 |
50 | 2,10 | 304420500 | 250 | 7,90 | 304422500 |
75 | 2,90 | 304420750 | 300 | 9,30 | 304423000 |
100 | 3,70 | 304421000 | 350 | 10,80 | 304423500 |
125 | 4,50 | 304421250 | 400 | 12,20 | 304424000 |
150 | 5,10 | 304421500 | 450 | 13,60 | 304424500 |
175 | 5,80 | 304421750 | 500 | 14,90 | 304425000 |

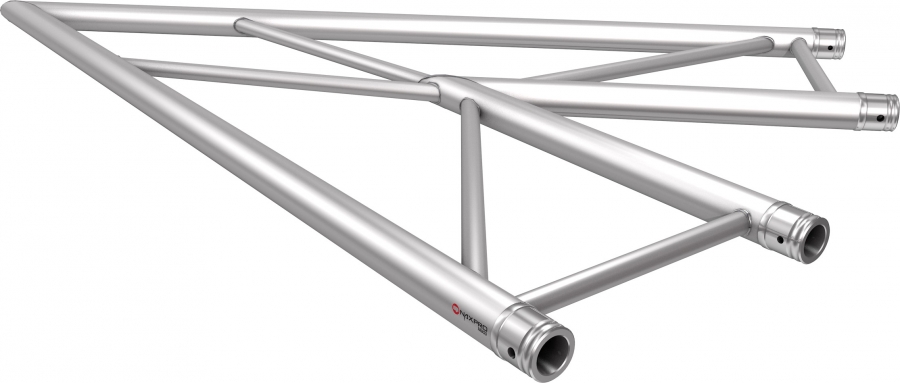

2-weg hoek 45° horizontaal;
Lengte zijstukken: 1500 mm;
Gewicht: 7,7 kg

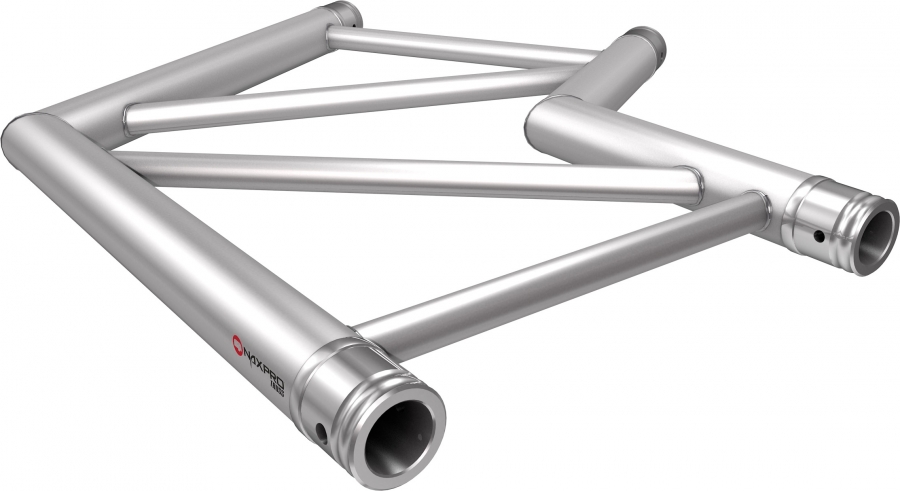

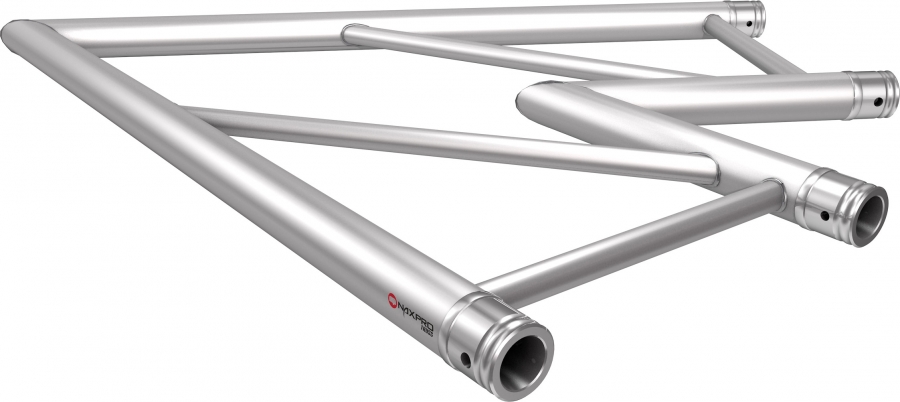

2-weg hoek 60° horizontaal;
Lengte zijstukken: 1000 mm;
Gewicht: 6,7 kg
2-weg hoek 90° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 4,4 kg

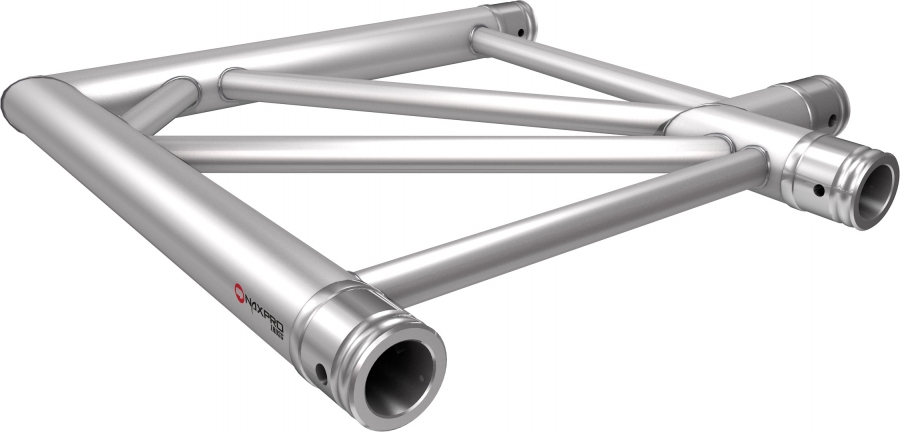

2-weg hoek 120° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 4,4 kg

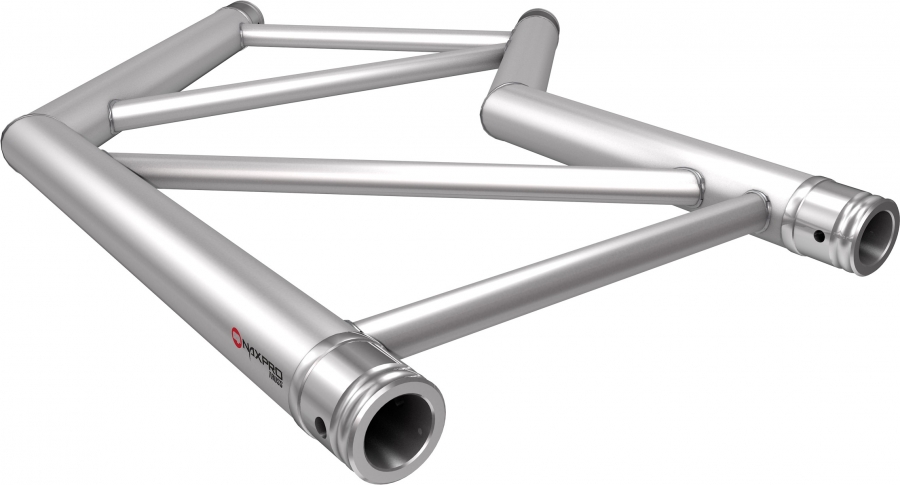

2-weg hoek 135° horizontaal;
Lengte zijstukken : 500 mm;
Gewicht: 4,4 kg
2-weg hoek 45° verticaal;
Lengte zijstukken: 1250 mm;
Gewicht: 7,7 kg

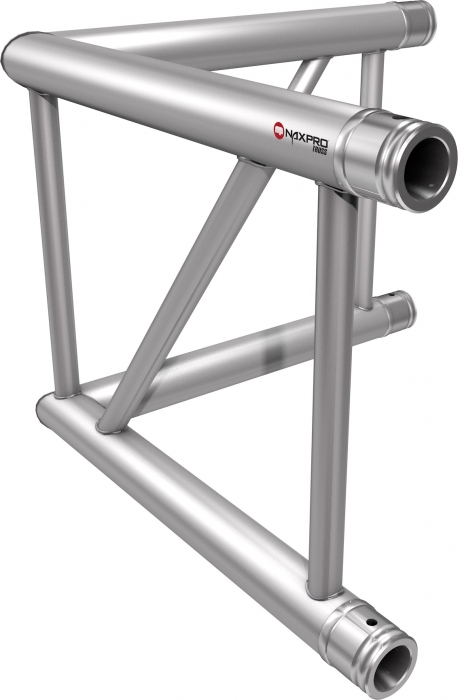

2-weg hoek 60° verticaal;
Lengte zijstukken: 1000 mm;
Gewicht: 6,6 kg

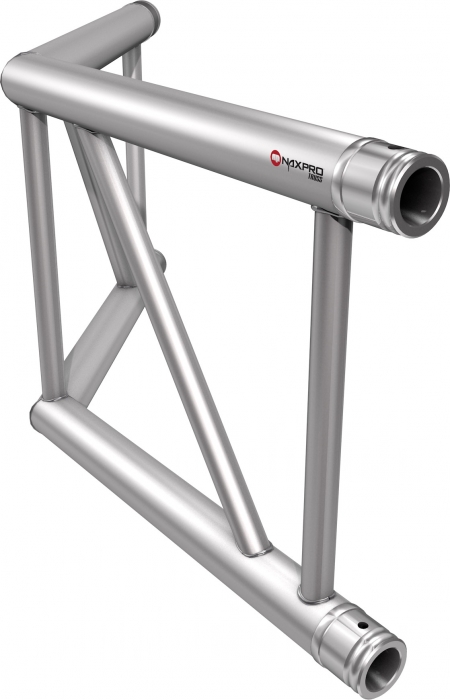

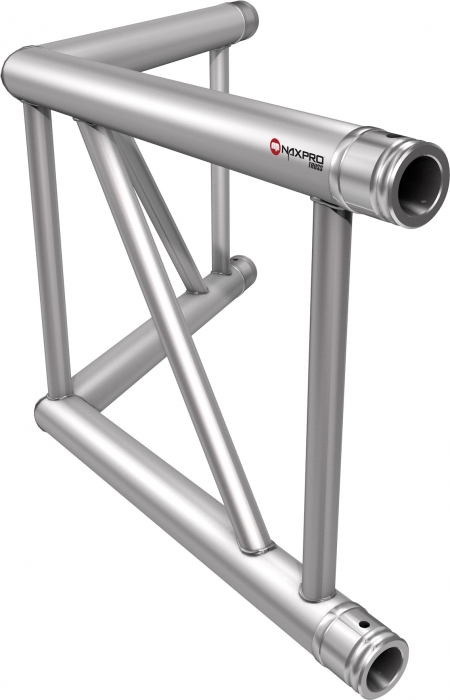

2-weg hoek 90° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 4,4 kg

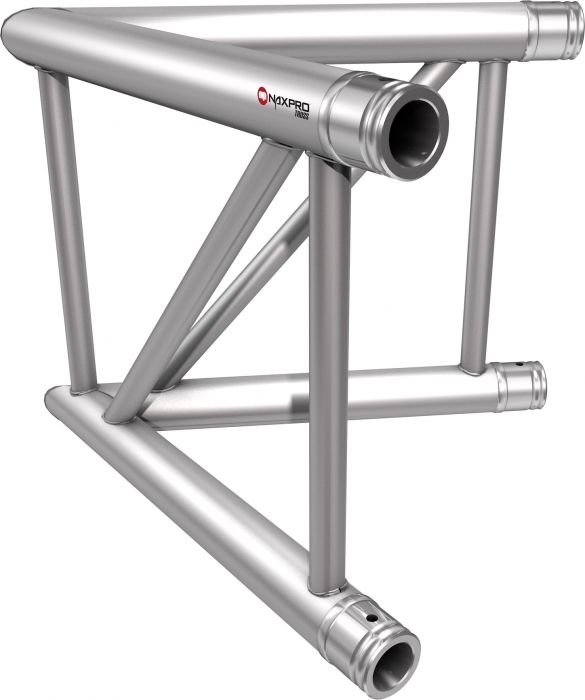

2-weg hoek 120° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 4,4 kg
2-weg hoek 135° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 4,4 kg
3-weg hoek 90° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 6,1 kg

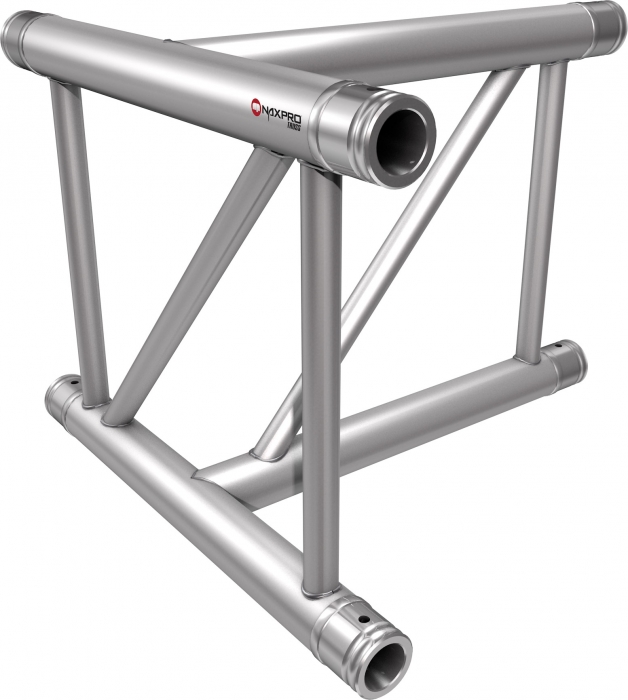

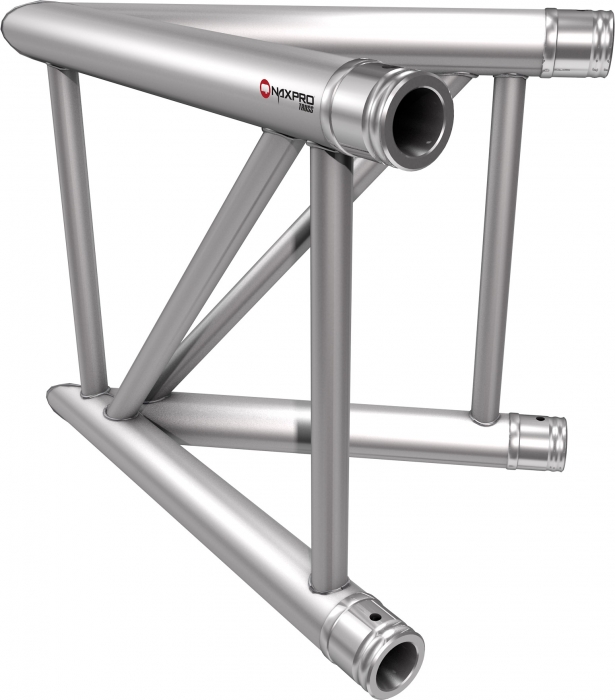

3-weg hoek 90° verticaal;
Lengte zijstukken: 500 mm;
Gewicht: 6,4 kg

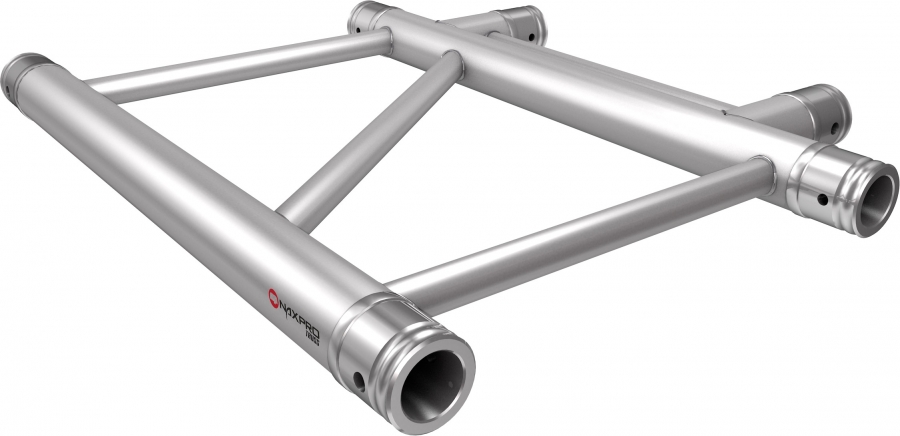

3-weg T-stuk 90° horizontaal;
Lengte zijstukken: 600/500 mm;
Gewicht: 6,6 kg
3-weg T-stuk 90° verticaal; Lengte zijstukken: 600/500 mm; Gewicht: 6,6 kg

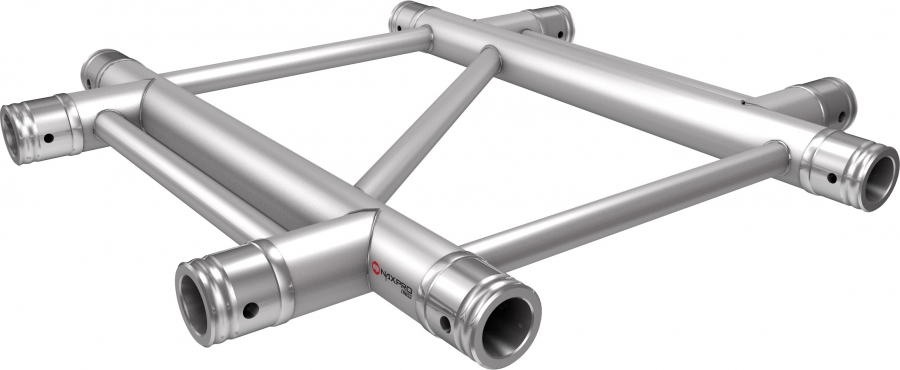

4-weg kruis 90° horizontaal;
Lengte zijstukken: 600 mm;
Gewicht: 8,3 kg

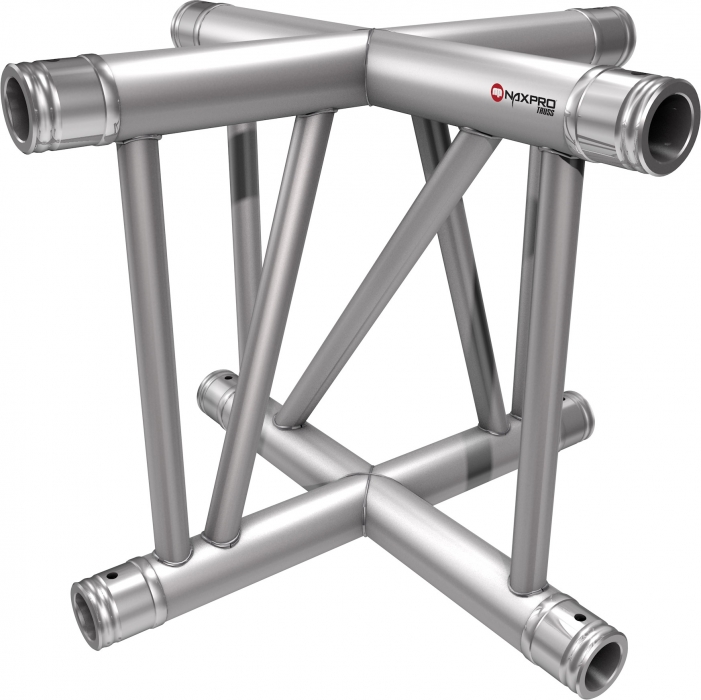

4-weg kruis 90° verticaal;
Lengte zijstukken: 600 mm;
Gewicht: 6,6 kg

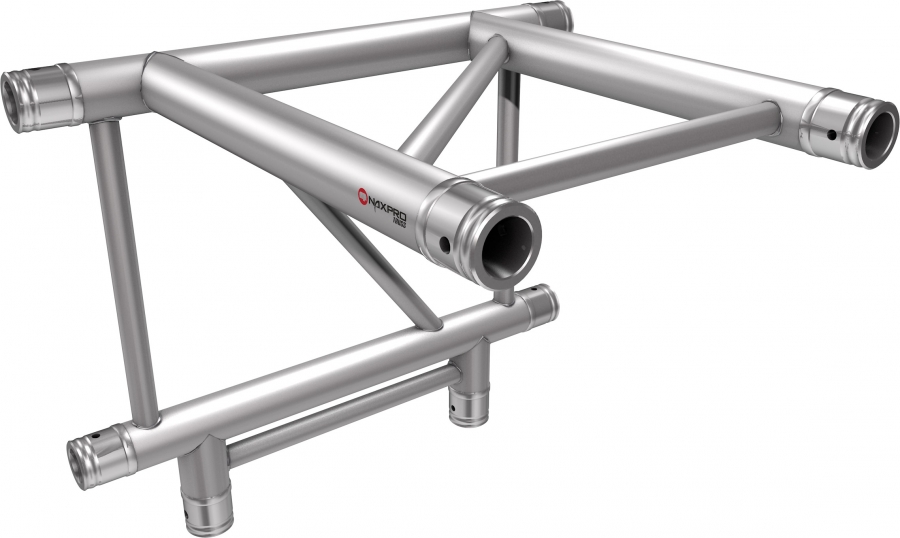

4-weg T-stuk 90° horizontaal;
Lengte zijstukken: 600/500/500 mm; Gewicht: 8,3 kg

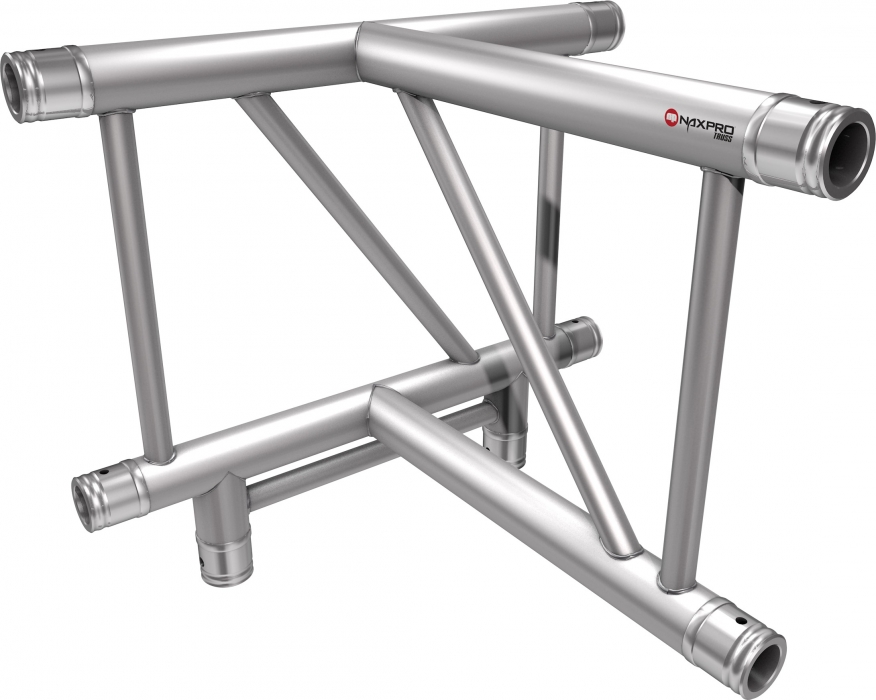

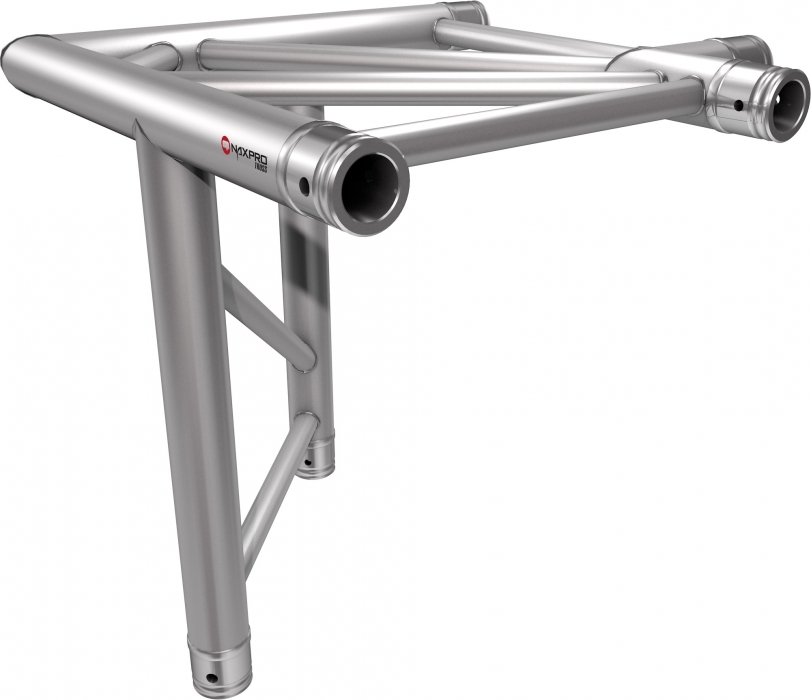

4-weg T-stuk 90° verticaal;
Lengte zijstukken:600/500/500 mm;
Gewicht: 6,6 kg

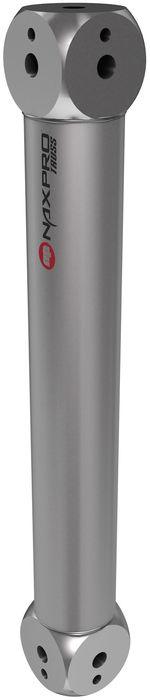

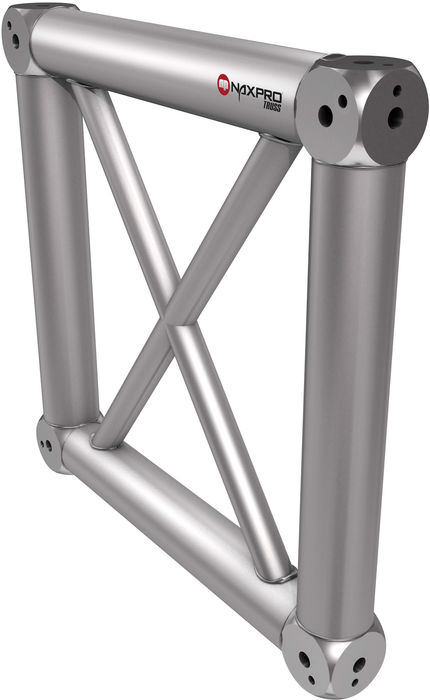

Boxcorner voor HD 42 op HD 44 incl. 6 halfverbinders M12

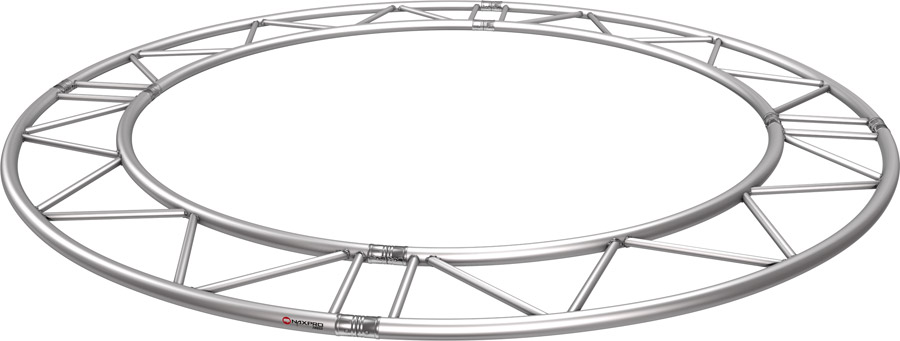

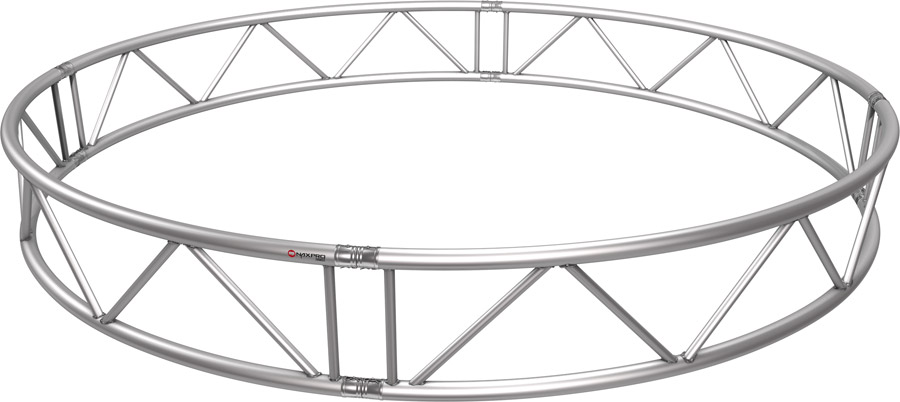

Cirkels van truss-systemen HD 42
![Cirkels van truss-systemen HD 42](typo3temp/GB/107a68cf1c.gif)
Omschrijving | Lengte | Gewicht | Art.-Nr. |
cm | kg | ||
HD 42 horizontaal per strekkende meter (omtrek) | 3,70 | 302424001 | |
HD 42 horizontaal (4 x 90°) | 200 | 23,24 | 302424020 |
HD 42 horizontaal (4 x 90°) | 300 | 34,85 | 302424030 |
HD 42 horizontaal (4 x 90°) | 400 | 46,47 | 302424040 |
HD 42 horizontaal (8 x 45°) | 500 | 58,09 | 302424050 |
HD 42 horizontaal (8 x 45°) | 600 | 69,71 | 302424060 |
HD 42 horizontaal (8 x 45°) | 700 | 81,40 | 302424070 |
HD 42 horizontaal (8 x 45°) | 800 | 92,94 | 302424080 |
HD 42 horizontaal (12 x 30°) | 900 | 104,56 | 302424090 |
HD 42 horizontaal (12 x 30°) | 1000 | 116,18 | 302424100 |
Omschrijving | Lengte | Gewicht | Art.-Nr. |
cm | kg | ||
HD 42 verticaal per strekkende meter (omtrek) | 3,70 | 302425001 | |
HD 42 verticaal (4 x 90°) | 200 | 23,24 | 302425020 |
HD 42 verticaal (4 x 90°) | 300 | 34,85 | 302425030 |
HD 42 verticaal (4 x 90°) | 400 | 46,47 | 302425040 |
HD 42 verticaal (8 x 45°) | 500 | 58,09 | 302425050 |
HD 42 verticaal (8 x 45°) | 600 | 69,71 | 302425060 |
HD 42 verticaal (8 x 45°) | 700 | 81,40 | 302425070 |
HD 42 verticaal (8 x 45°) | 800 | 92,94 | 302425080 |
HD 42 verticaal (12 x 30°) | 900 | 104,56 | 302425090 |
HD 42 verticaal (12 x 30°) | 1000 | 116,18 | 302425100 |
