![ED 42 Truss met lichtrailsysteem](typo3temp/GB/9f368fd787.gif)

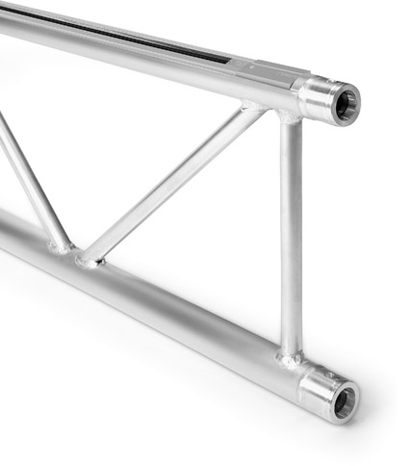

ED 42 Truss met lichtrailsysteem
![Naxpro Truss FD42 Truss](uploads/pics/ED42.jpg)
![Productoverzicht](fileadmin/images/headline_products_description_de.gif)
Productoverzicht
De ED 32 serie is afgeleid van de FD 42 serie, maar anders dan bij de standaard uitvoering, is het systeem voorzien van een extra stroomrail voor correcte en flexibele aansluitingen van de meest uiteenlopende onderdelen van de belichtings- en evenemententechniek.
Bij de montage van truss-systemen bieden de systemen met stroomrails duidelijke voordelen: er hoeven geen extra kabels te worden gemonteerd, opbouwen en afbreken gaat sneller, er is geen wirwar van kabels. Omdat alle apparatuur flexibel kan worden opgesteld, verdienen truss-systemen met stroomrails de voorkeur op die plekken waar spots regelmatig verplaatst moeten worden, bijvoorbeeld in meubelzaken, autodealerbedrijven en bouwmarkten.
Gekeurde veiligheid
Afmetingen
Technische gegevens
Breedte: | 400 mm |
Draagbuis: | 50 x 2 mm |
Diagonalen: | 25 x 3 mm |
Legering: | EN-AW 6082 T6 |
Stroomrail: | EN-AW 6060 T66 |
Belastingstabel ED 42
![Belastingstabel ED 42](typo3temp/GB/d904370f2d.gif)
Aluminium profiel met klem | Aluminium profiel met adapter voor stroomrail | |||||
spanwijdte | Gelijkmatig verdeelde last met klem |
doorbuiging | Gelijkmatig verdeelde last |
doorbuiging | centrale puntbelasting |
doorbuiging |
m | kg/m | mm | kg/m | mm | kg | mm |
1,0 | 633,0* | 0,1 | 30,0 | 0,0 | 380,0* | 0,1 |
2,0 | 316,0* | 0,5 | 30,0 | 0,1 | 334,0* | 0,4 |
3,0 | 206,0* | 1,6 | 30,0 | 0,3 | 296,0* | 1,2 |
4,0 | 150,0* | 3,7 | 30,0 | 0,8 | 267,0* | 2,7 |
5,0 | 124,0* | 7,6 | 30,0 | 2,0 | 238,0* | 4,7 |
6,0 | 100,8 | 12,8 | 30,0 | 4,1 | 212,0* | 7,3 |
7,0 | 73,3 | 17,4 | 30,0 | 7,5 | 195,0* | 10,9 |
8,0 | 55,5 | 22,8 | 30,0 | 12,9 | 178,0* | 15,0 |
9,0 | 43,3 | 28,9 | 30,0 | 20,6 | 162,0* | 19,8 |
10,0 | 34,5 | 35,7 | 30,0 | 31,4 | 148,0* | 25,5 |
11,0 | 28,0 | 43,3 | 28,0 | 43,3 | 136,0* | 31,7 |
12,0 | 23,1 | 51,6 | 23,1 | 51,6 | 125,0* | 38,9 |
13,0 | 19,3 | 60,7 | 19,3 | 60,7 | 115,0* | 46,9 |
14,0 | 16,3 | 70,6 | 16,3 | 70,6 | 106,0* | 55,4 |
15,0 | 13,8 | 81,2 | 13,8 | 81,2 | 97,0* | 64,7 |
16,0 | 11,8 | 92,6 | 11,8 | 92,6 | 90,0* | 75,0 |
De informatie omtrent de belastingen is alleen geldig bij verticale toepassing!
* begrensd door interactie bij verschuiving / maatgevend is de verschuiving bij het verbindingsstuk
Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken.
De bovenste hoofdbuis moet min. 112,10 cm zijdelings worden gehouden. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.

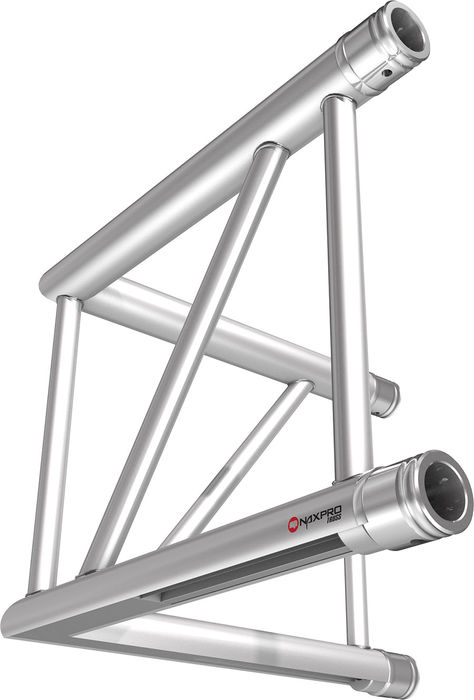

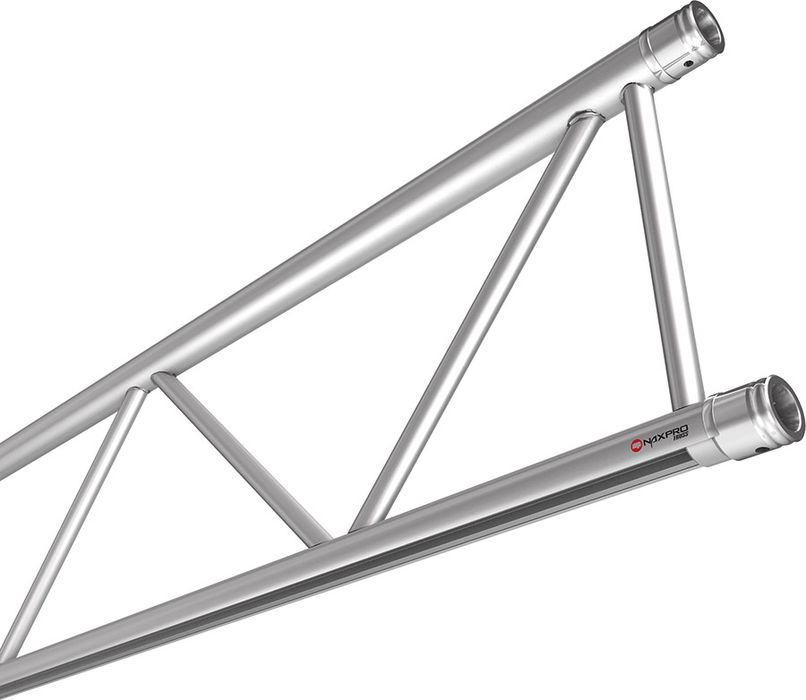

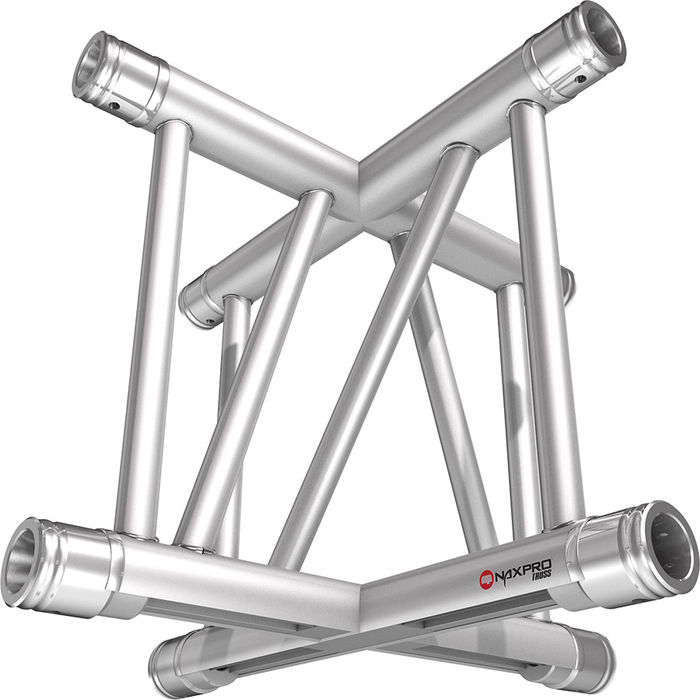

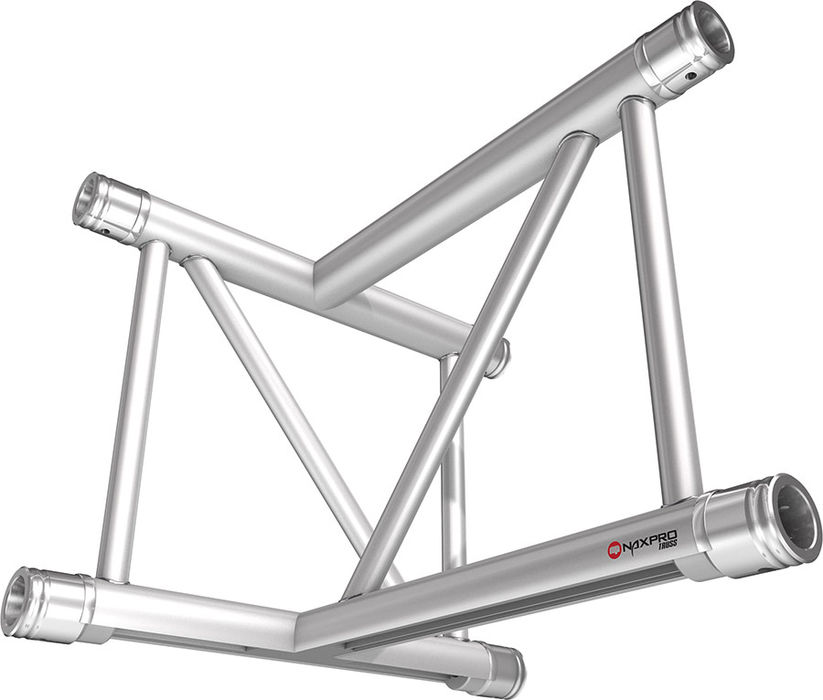

Overspanningen, hoeken en componenten ED 42
![Overspanningen, hoeken en componenten ED 42](typo3temp/GB/98be3a3308.gif)
Cirkels van truss-systemen ED 42
![Cirkels van truss-systemen ED 42](typo3temp/GB/ac8021a035.gif)
