HD 43 Truss
Productoverzicht

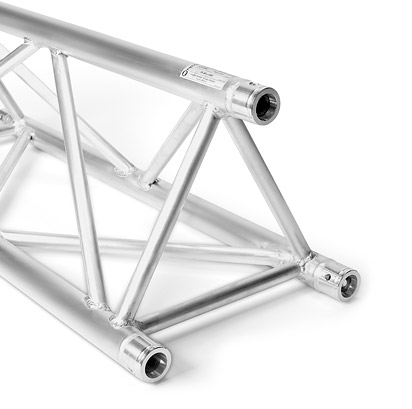

Het HD 43 truss-systeem is een 3-punts uitvoering die bijzonder goed geschikt is voor de standbouw, winkelinrichting en evenemententechniek, maar die ook een goede basis biedt voor de onderdelen van de belichtingstechniek. De compacte bouw in combinatie met een hoge belastbaarheid maakt dit systeem uitstekend geschikt voor toepassingen die lopen van een eenvoudige beursstand tot en met complexe rigging constructies.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte: | 400 mm |
| Hoogte: | 353 mm |
| Draagbuis: | 50 x 3 mm |
| Diagonalen: | 25 x 3 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel HD 43
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 3770,5 | 0,3 | 2903,0* | 0,3 |
| 2,0 | 1882,3 | 2,0 | 2046,0* | 1,7 |
| 3,0 | 954,0 | 5,2 | 1431,0 | 4,1 |
| 4,0 | 534,0 | 9,2 | 1068,0 | 7,4 |
| 5,0 | 339,6 | 14,4 | 849,1 | 11,6 |
| 6,0 | 234,0 | 20,7 | 702,1 | 16,7 |
| 7,0 | 170,4 | 28,2 | 596,2 | 22,8 |
| 8,0 | 129,0 | 36,9 | 516,1 | 29,9 |
| 9,0 | 100,7 | 46,8 | 453,1 | 38,0 |
| 10,0 | 80,4 | 57,8 | 402,2 | 47,1 |
| 11,0 | 65,4 | 70,1 | 359,9 | 57,3 |
| 12,0 | 54,0 | 83,5 | 324,2 | 68,6 |
| 13,0 | 45,2 | 98,2 | 293,5 | 81,1 |
| 14,0 | 38,1 | 114,1 | 266,8 | 94,7 |
| 15,0 | 32,4 | 131,3 | 243,3 | 109,5 |
| 16,0 | 27,8 | 149,7 | 222,3 | 125,6 |
* begrensd door interactie bij verschuiving / maatgevend is de verschuiving bij het verbindingsstuk. Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.
Overspanningen, hoeken en componenten HD 43
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||

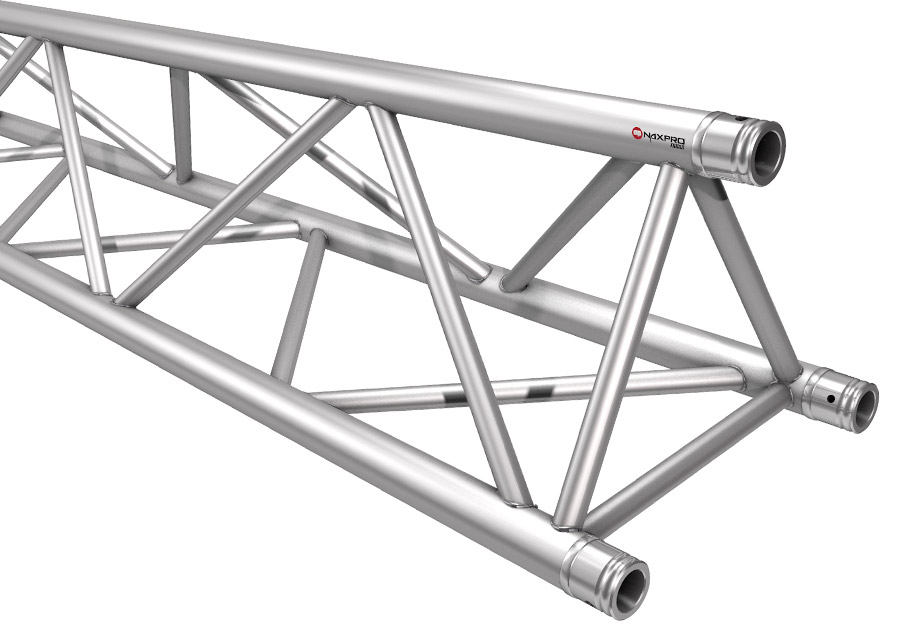

| 25 | 2,40 | 304430250 | 200 | 12,90 | 304432000 |
| 50 | 4,80 | 304430500 | 250 | 15,60 | 304432500 |
| 75 | 6,40 | 304430750 | 300 | 18,00 | 304433000 |
| 100 | 7,80 | 304431000 | 350 | 20,00 | 304433500 |
| 125 | 9,00 | 304431250 | 400 | 23,00 | 304434000 |
| 150 | 10,10 | 304431500 | 450 | 25,80 | 304434500 |
| 175 | 11,50 | 304431750 | 500 | 28,20 | 304435000 |
 |

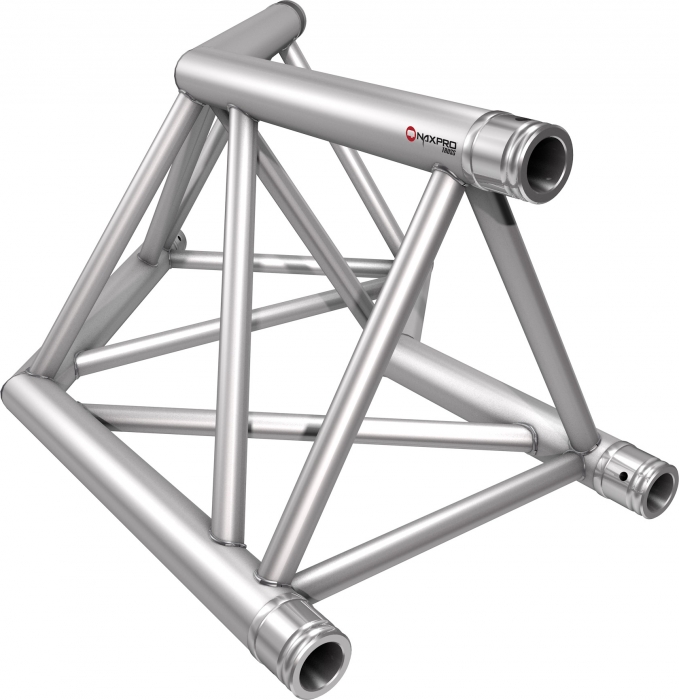

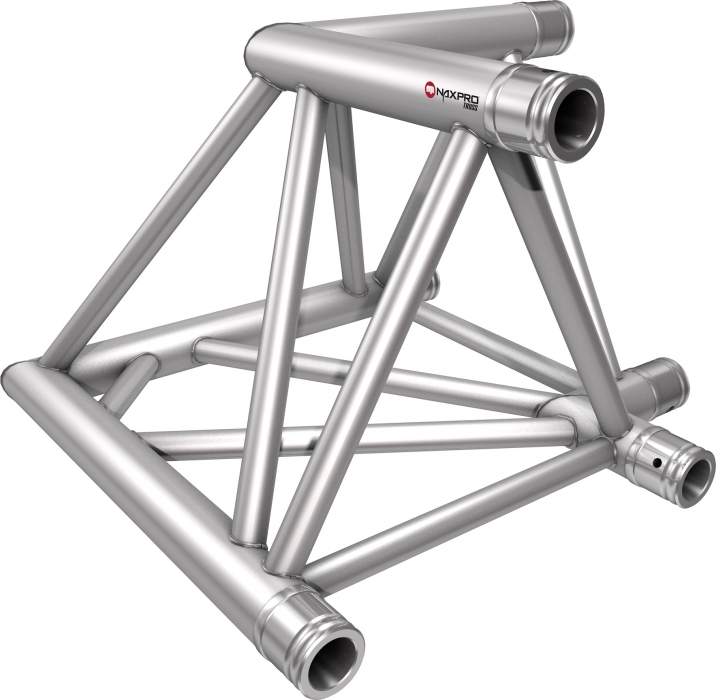

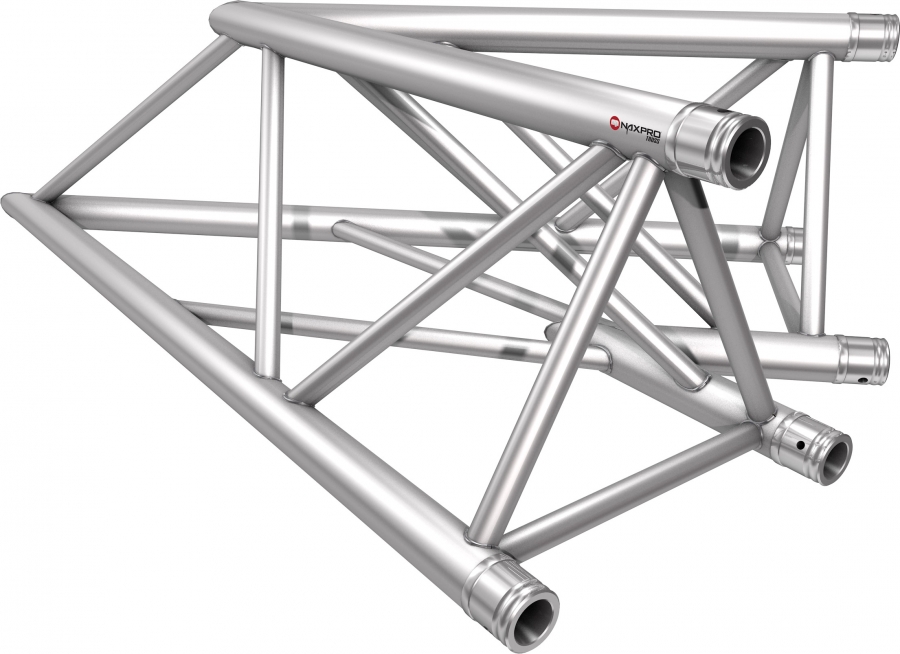

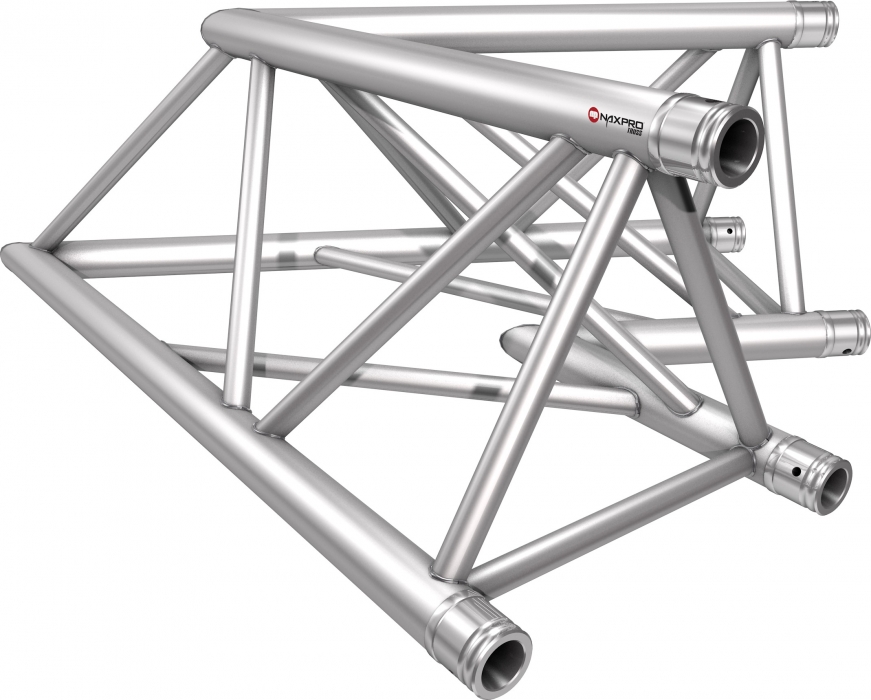

2-weg hoek 45°;
Lengte zijstukken: 1500 mm;
Gewicht: 13,0 kg
 |

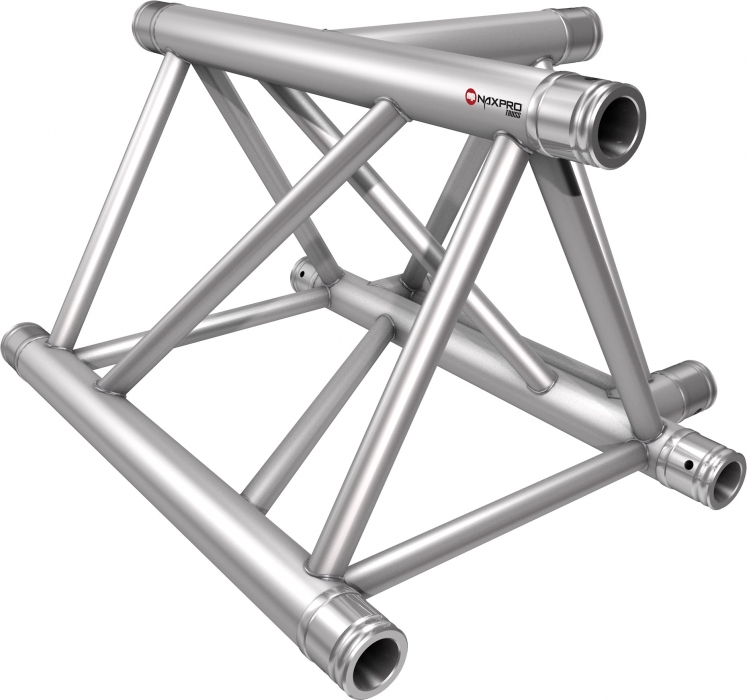

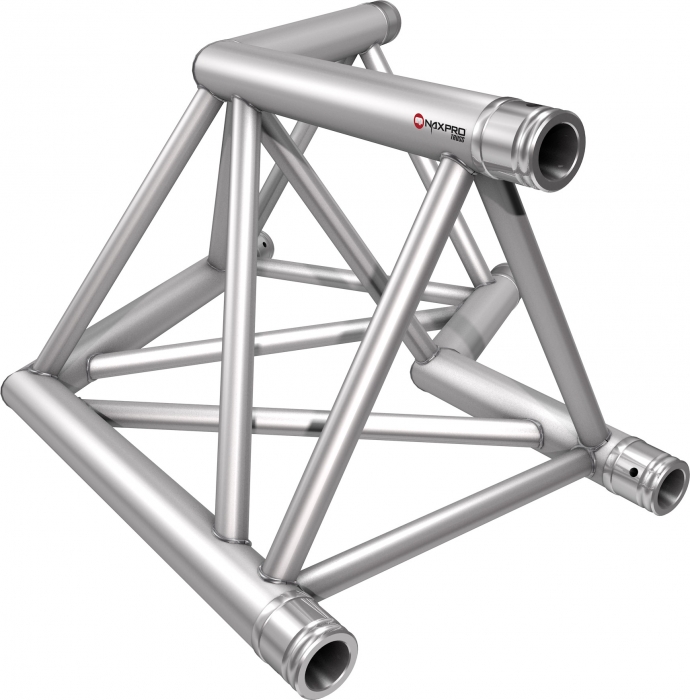

2-weg hoek 60°;
Lengte zijstukken: 1000 mm;
Gewicht: 11,4 kg
 |

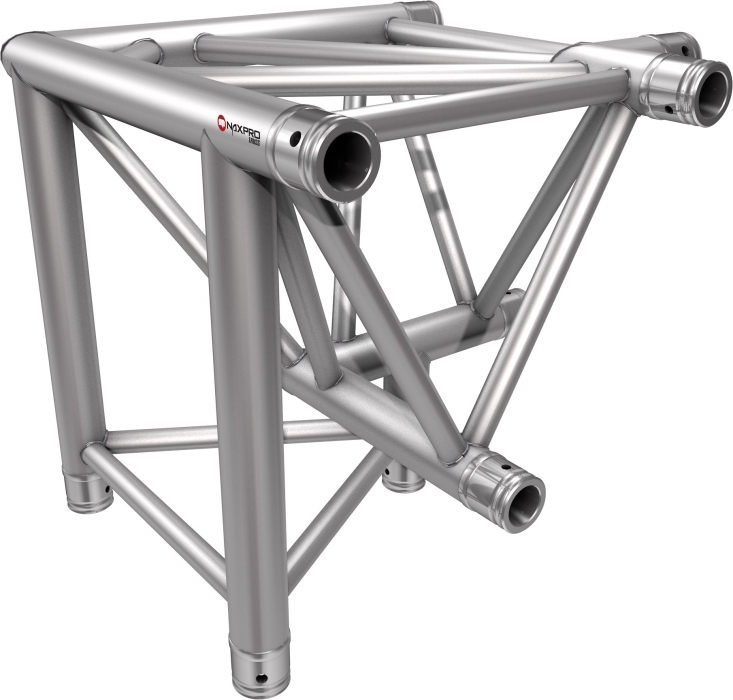

2-weg hoek 90°;
Lengte zijstukken: 500 mm;
Gewicht: 6,8 kg
 |
2-weg hoek 120°;
Lengte zijstukken: 500 mm;
Gewicht: 7,8 kg
 |
2-weg hoek 135°;
Lengte zijstukken: 500 mm;
Gewicht: 7,8 kg
 |
2-weg hoek 90° Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 6,8 kg
 |
2-weg hoek 90° Top beneden;
Lengte zijstukken: 500 mm;
Gewicht: 6,8 kg
 |

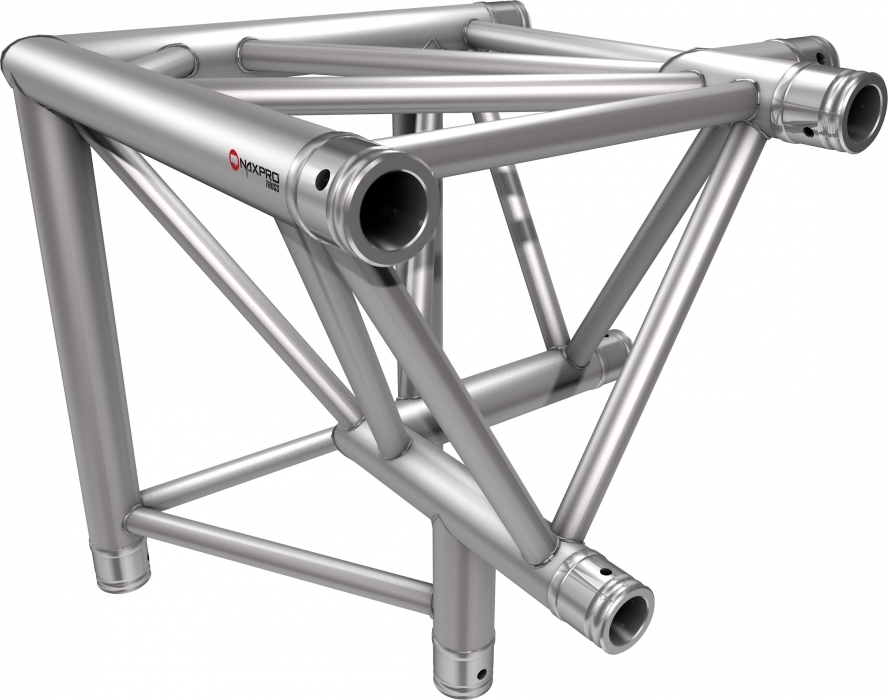

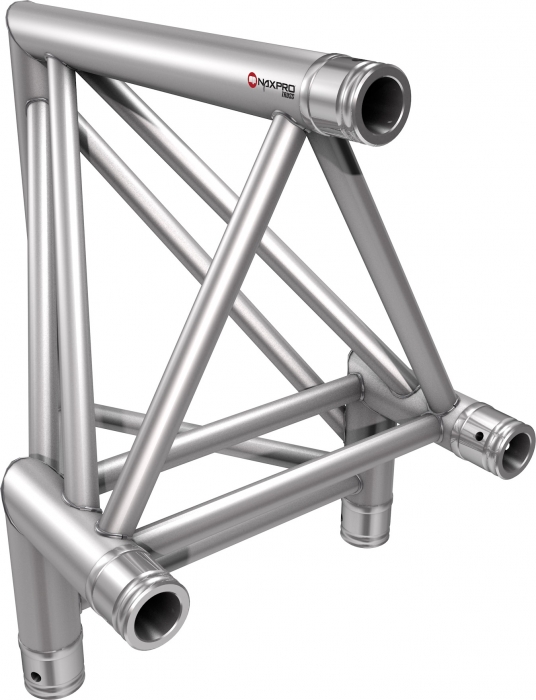

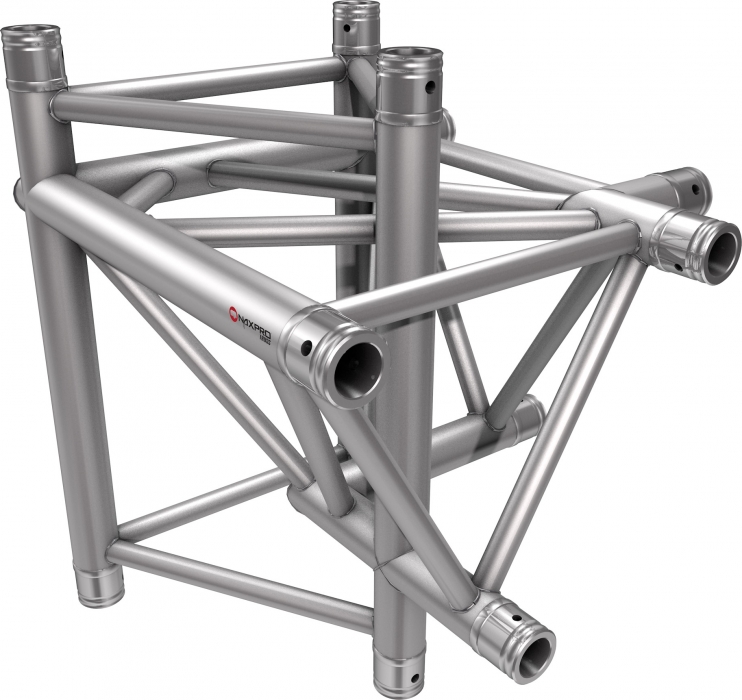

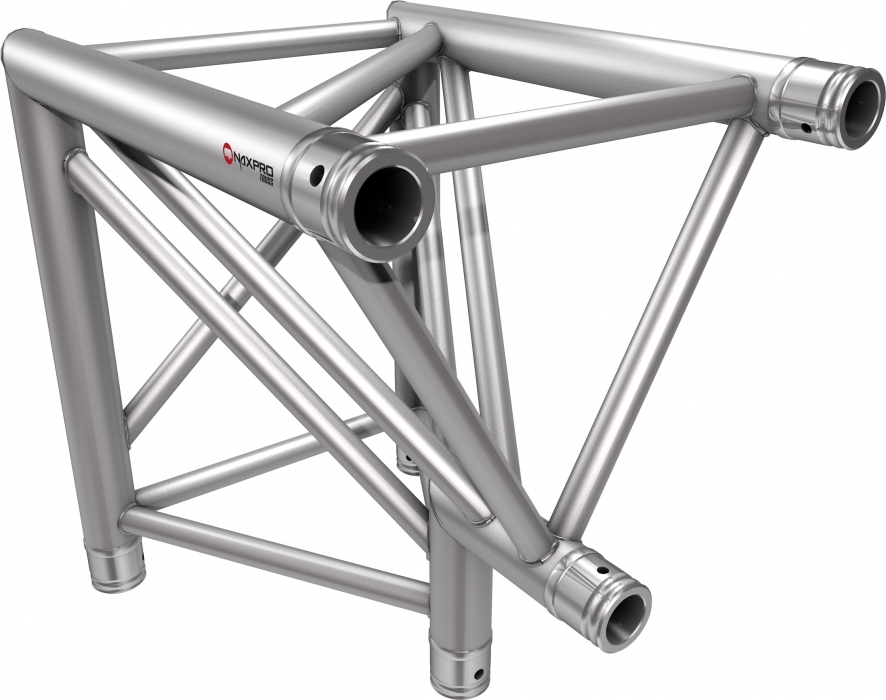

3-weg hoek 90° Top boven-links;
Lengte zijstukken: 500 mm;
Gewicht: 11,2 kg
 |
3-weg hoek 90° Top boven-rechts;
Lengte zijstukken: 500 mm;
Gewicht: 10,2 kg
 |

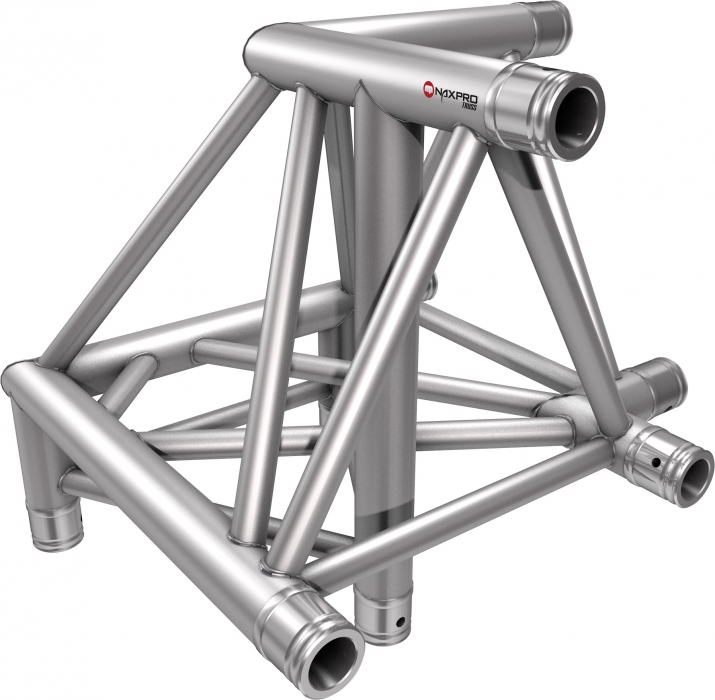

3-weg hoek 90° Top beneden-links;
Lengte zijstukken: 500 mm;
Gewicht: 10,6 kg
 |
3-weg hoek 90° Top beneden-rechts; Lengte zijstukken: 500 mm; Gewicht: 10,6 kg
 |

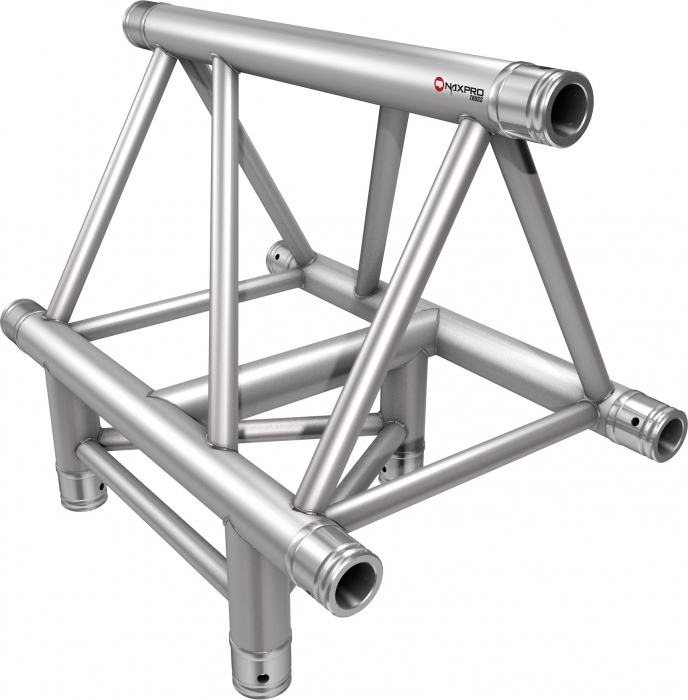

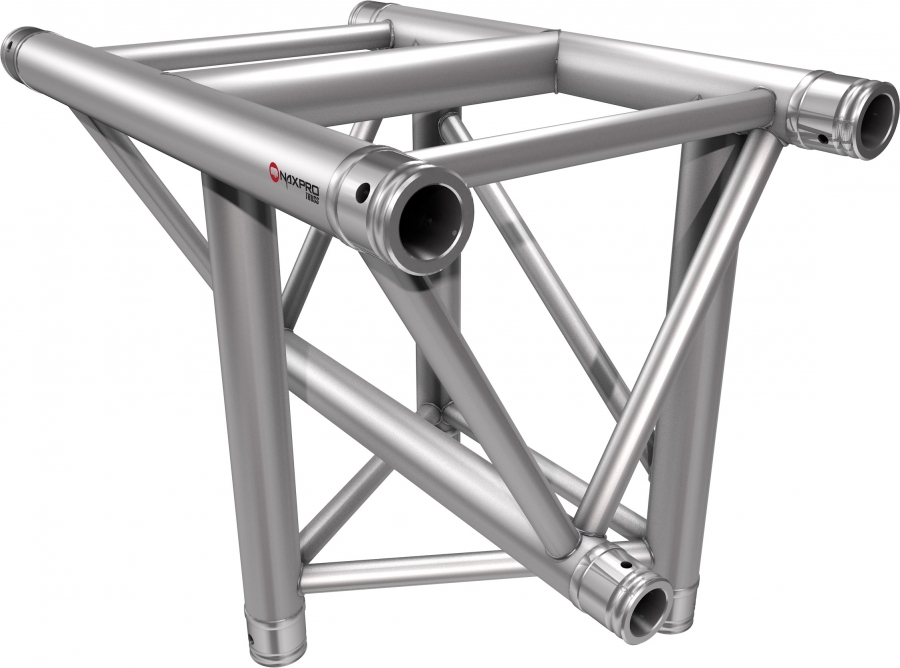

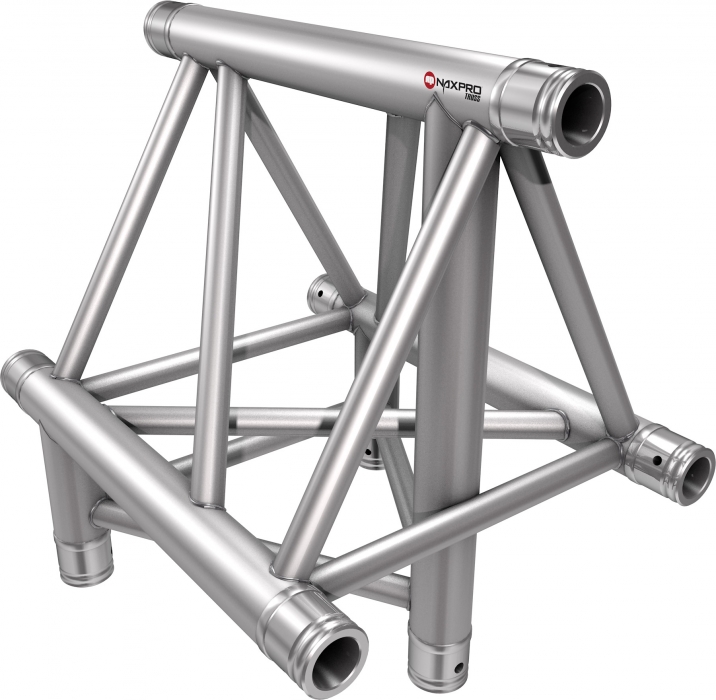

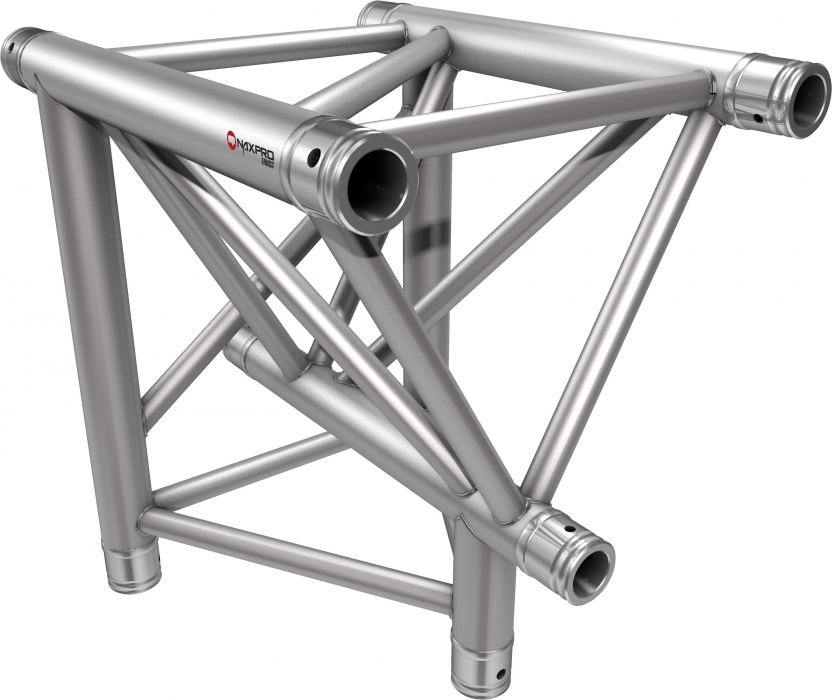

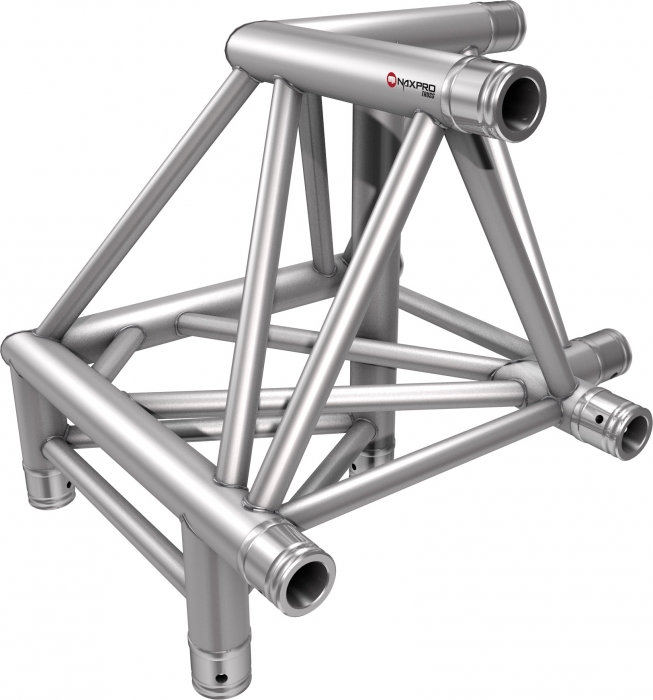

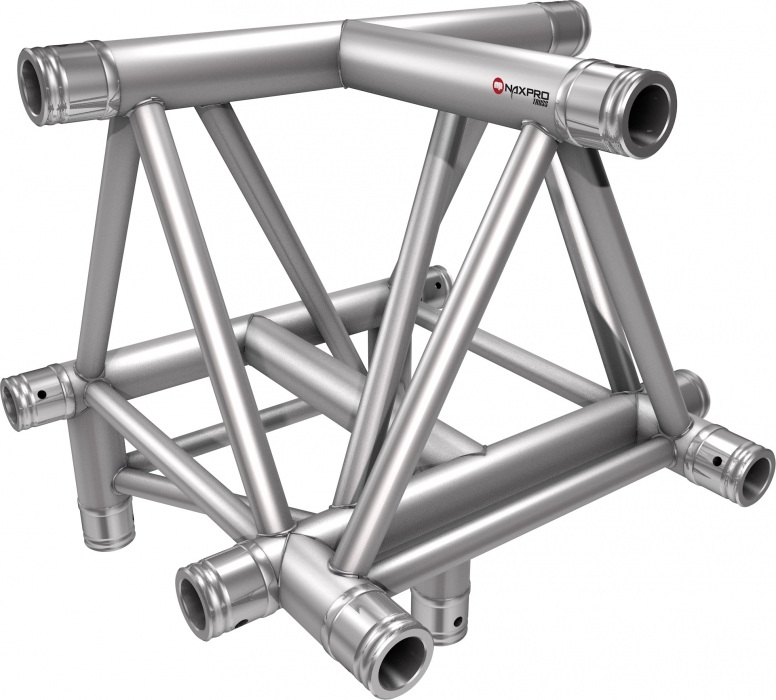

3-weg T-stuk 90° verticaal; Top beneden; Lengte zijstukken: 600/500 mm; Gewicht: 10,1 kg
 |
3-weg T-stuk 90° horizontaal; Lengte zijstukken: 600/500 mm; Gewicht: 10,1 kg
 |
3-weg T-stuk 90° verticaal; Top boven; Lengte zijstukken: 600/500 mm; Gewicht: 10,1 kg
 |
3-weg T-stuk 90° verticaal; Top beneden; Lengte zijstukken: 600/500 mm; Gewicht: 10,1 kg
 |
3-weg T-stuk 90° verticaal; Top boven; Lengte zijstukken: 600/500 mm; Gewicht: 10,2 kg
 |

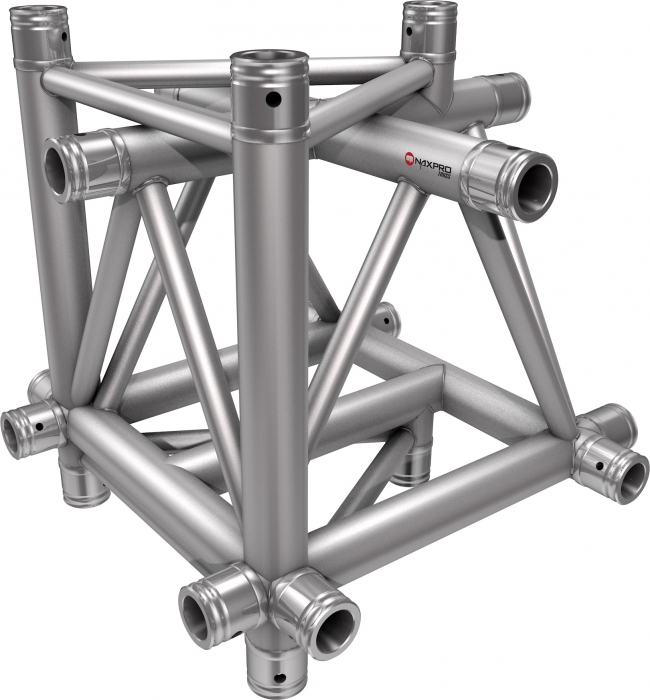

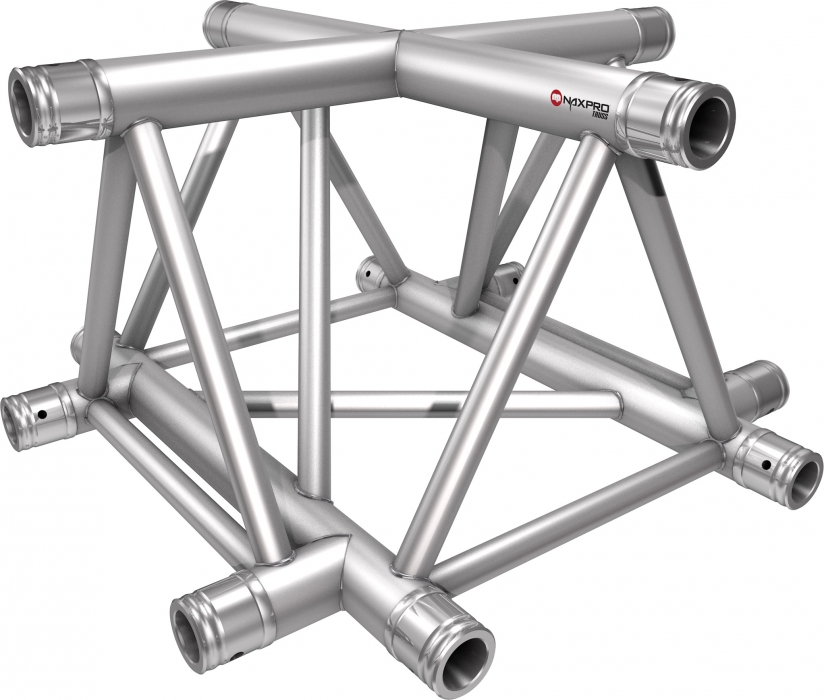

4 weg kruis 90°; Schachtlengte: 600 mm; Gewicht: 13,8 kg
 |

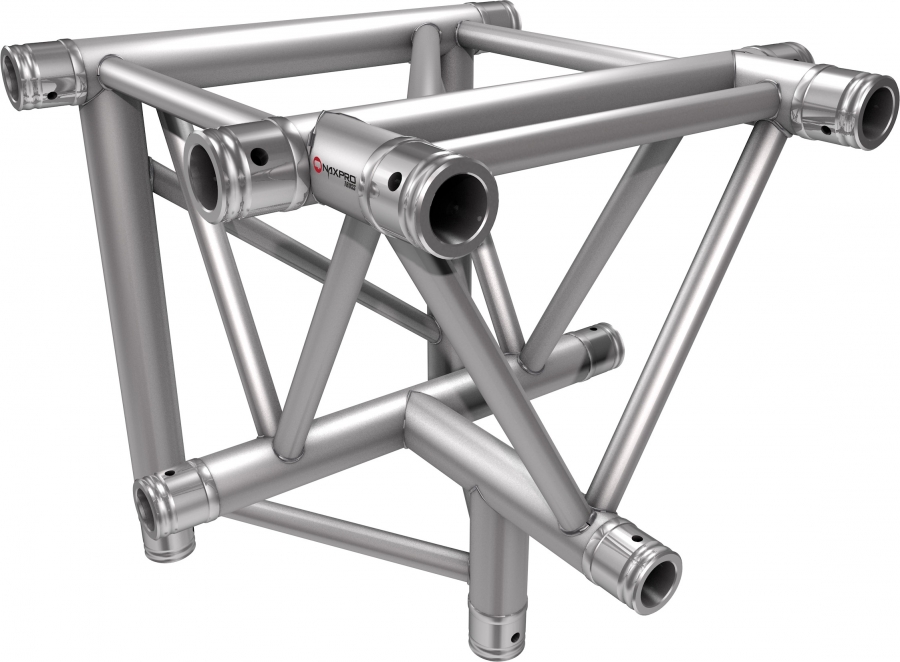

4 weg T-stuk 90° Top beneden; Schachtlengte: 600/500/500 mm; Gewicht: 13,8 kg
 |
4 weg T-stuk Top boven; Schachtlengte: 600/500/500 mm; Gewicht: 13,8 kg
 |

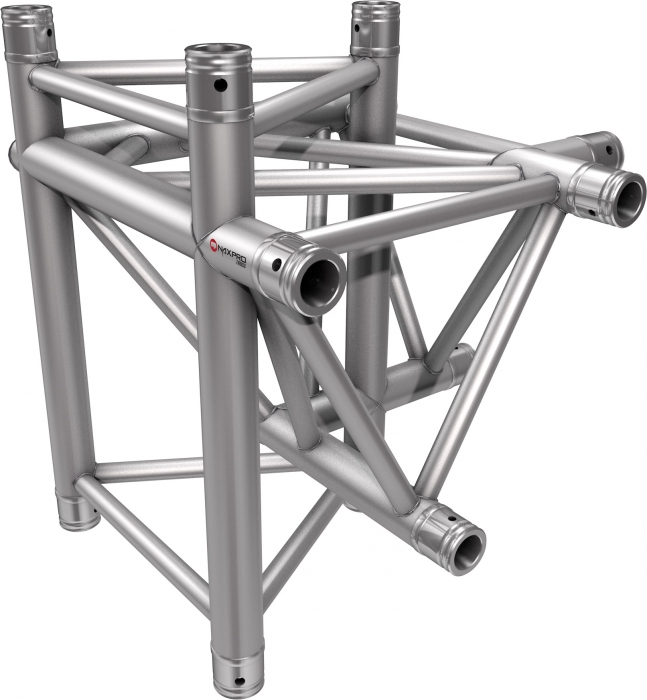

4-weg hoek 90° - links; Lengte zijstukken: 500/500/600 mm; Gewicht: 13,8 kg
 |
4-weg hoek 90° - rechts; Lengte zijstukken: 500/500/600 mm; Gewicht: 13,8 kg
 |

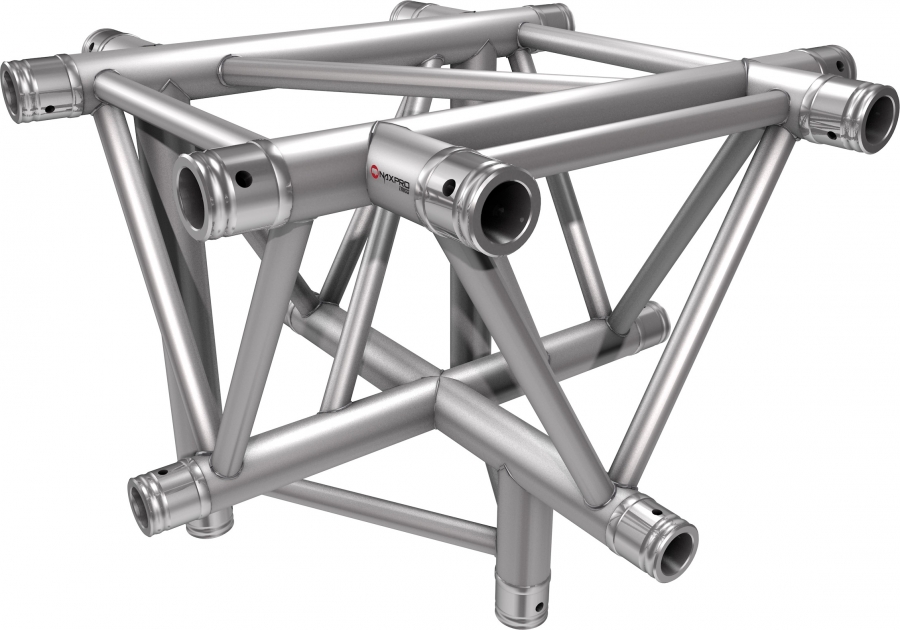

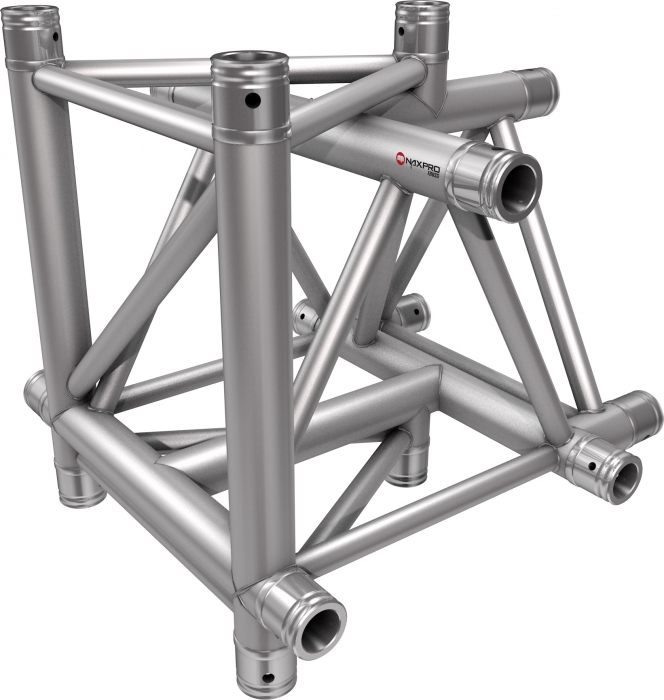

5-weg T-stuk 90°; Lengte zijstukken: 600/600/500 mm; Gewicht: 17,4 kg
 |

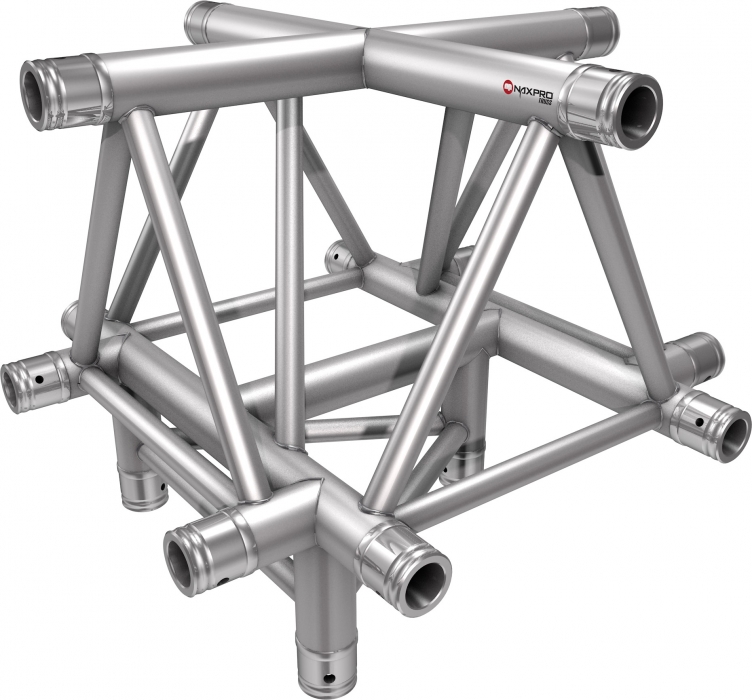

5-weg kruis 90° Top boven; Lengte zijstukken: 600/600/500 mm; Gewicht: 17,4 kg
 |
5-weg kruis 90° Top beneden; Lengte zijstukken: 600/600/500 mm; Gewicht: 17,4 kg
 |
6-weg kruis 90°;
Lengte zijstukken: 600/600/600 mm;
Gewicht: 19,8 kg
 |

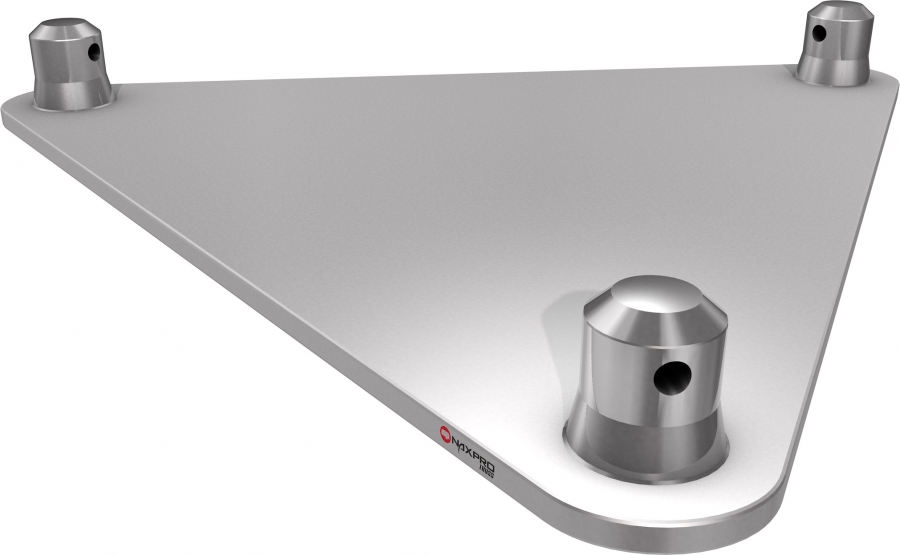

Lengte zijstukken: 420 mm; Gewicht: 2,2 kg

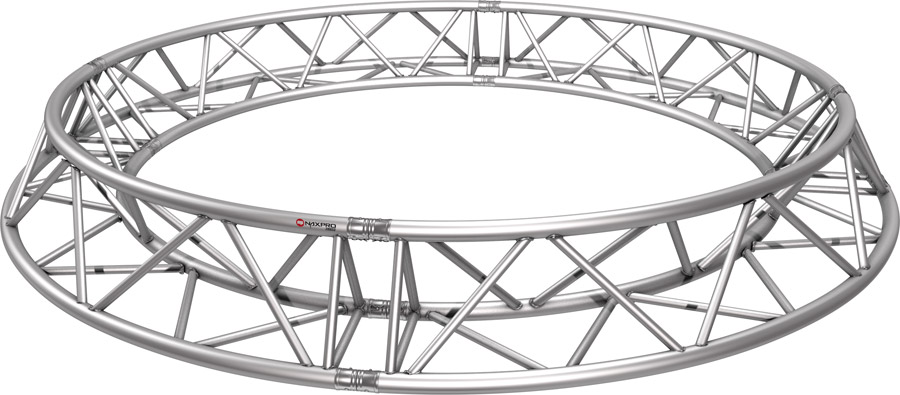

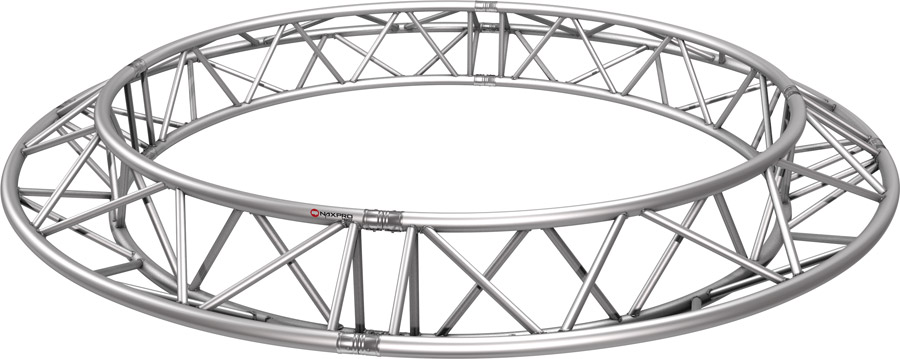

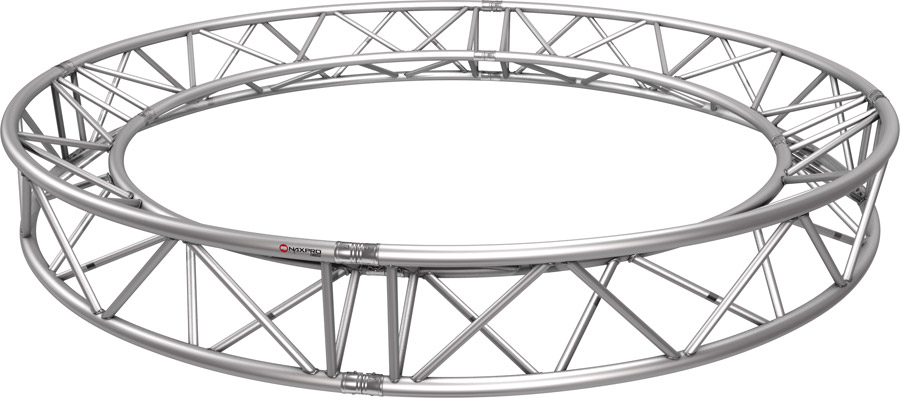

Cirkels van truss-systemen HD 43
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| HD 43 Top binnen per strekkende meter (omtrek) | 7,80 | 302431001 | |
| HD 43 Top binnen (4 x 90°) | 200 | 48,98 | 302431020 |
| HD 43 Top binnen (4 x 90°) | 300 | 73,48 | 302431030 |
| HD 43 Top binnen (4 x 90°) | 400 | 97,97 | 302431040 |
| HD 43 Top binnen (8 x 45°) | 500 | 122,46 | 302431050 |
| HD 43 Top binnen (8 x 45°) | 600 | 146,95 | 302431060 |
| HD 43 Top binnen (8 x 45°) | 700 | 171,60 | 302431070 |
| HD 43 Top binnen (8 x 45°) | 800 | 195,94 | 302431080 |
| HD 43 Top binnen (12 x 30°) | 900 | 220,43 | 302431090 |
| HD 43 Top binnen (12 x 30°) | 1000 | 244,92 | 302431100 |
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| HD 43 Top buiten per strekkende meter (omtrek) | 7,80 | 302432001 | |
| HD 43 Top buiten (4 x 90°) | 200 | 48,98 | 302432020 |
| HD 43 Top buiten (4 x 90°) | 300 | 73,48 | 302432030 |
| HD 43 Top buiten (4 x 90°) | 400 | 97,97 | 302432040 |
| HD 43 Top buiten (8 x 45°) | 500 | 122,46 | 302432050 |
| HD 43 Top buiten (8 x 45°) | 600 | 146,95 | 302432060 |
| HD 43 Top buiten (8 x 45°) | 700 | 171,60 | 302432070 |
| HD 43 Top buiten (8 x 45°) | 800 | 195,94 | 302432080 |
| HD 43 Top buiten (12 x 30°) | 900 | 220,43 | 302432090 |
| HD 43 Top buiten (12 x 30°) | 1000 | 244,92 | 302432100 |
|
| Omschrijving | Länge | Gewicht | Art.-Nr. |
| cm | kg | ||
| HD 43 Top boven/beneden per lopende omvangmeter | 7,80 | 302430001 | |
| HD 43 Top boven/beneden (4 x 90°) | 200 | 48,98 | 302430020 |
| HD 43 Top boven/beneden (4 x 90°) | 300 | 73,48 | 302430030 |
| HD 43 Top boven/beneden (4 x 90°) | 400 | 97,97 | 302430040 |
| HD 43 Top boven/beneden (8 x 45°) | 500 | 122,46 | 302430050 |
| HD 43 Top boven/beneden (8 x 45°) | 600 | 146,95 | 302430060 |
| HD 43 Top boven/beneden (8 x 45°) | 700 | 171,60 | 302430070 |
| HD 43 Top boven/beneden (8 x 45°) | 800 | 195,94 | 302430080 |
| HD 43 Top boven/beneden (12 x 30°) | 900 | 220,43 | 302430090 |
| HD 43 Top boven/beneden (12 x 30°) | 1000 | 244,92 | 302430100 |
