HD 33 Truss

Productoverzicht

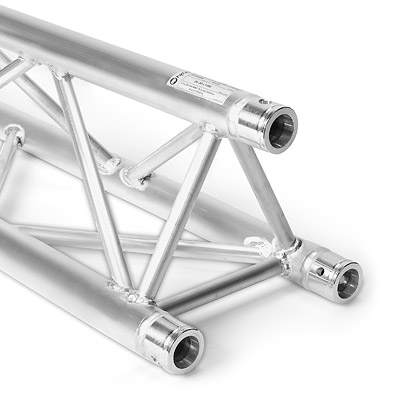

Het HD 33 truss-systeem is een 3-punts uitvoering die bijzonder goed geschikt is voor de standbouw, winkelinrichting en evenemententechniek, maar die ook een goede basis biedt voor de onderdelen van de belichtingstechniek. De compacte bouw in combinatie met een hoge belastbaarheid maakt dit systeem uitstekend geschikt voor toepassingen die lopen van een eenvoudige beursstand tot en met complexe rigging constructies.

De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.

Download
Specificatieblad

TÜV-
certificaat

Gekeurde veiligheid

Afmetingen

Technische gegevens

Breedte:	290 mm
Hoogte:	258 mm
Draagbuis:	50 x 3 mm
Diagonalen:	20 x 2 mm
Legering:	EN-AW 6082 T6

Belastingstabel HD 33

Spanwijdte	Gelijkmatig verdeelde last	Doorbuiging	Centrale puntbelasting	Doorbuiging
m	kg/m	mm	kg	mm
1,0	1979,2	0,3	1979,2	0,4
2,0	987,1	2,2	1477,7	2,6
3,0	653,9	7,4	980,9	5,9
4,0	365,6	13,2	731,3	10,6
5,0	232,2	20,6	580,5	16,6
6,0	159,7	29,7	479,1	24,0
7,0	116,0	40,5	406,0	32,8
8,0	87,6	53,0	350,5	43,0
9,0	68,2	67,2	306,8	54,8
10,0	54,3	83,1	271,3	68,0
11,0	44,0	100,8	241,8	82,9
12,0	36,1	120,2	216,8	99,4
13,0	30,0	141,4	195,3	117,5
14,0	25,2	164,4	176,5	137,5

Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.

Download
gedetailleerde belastingstabel

Overspanningen, hoeken en componenten HD 33

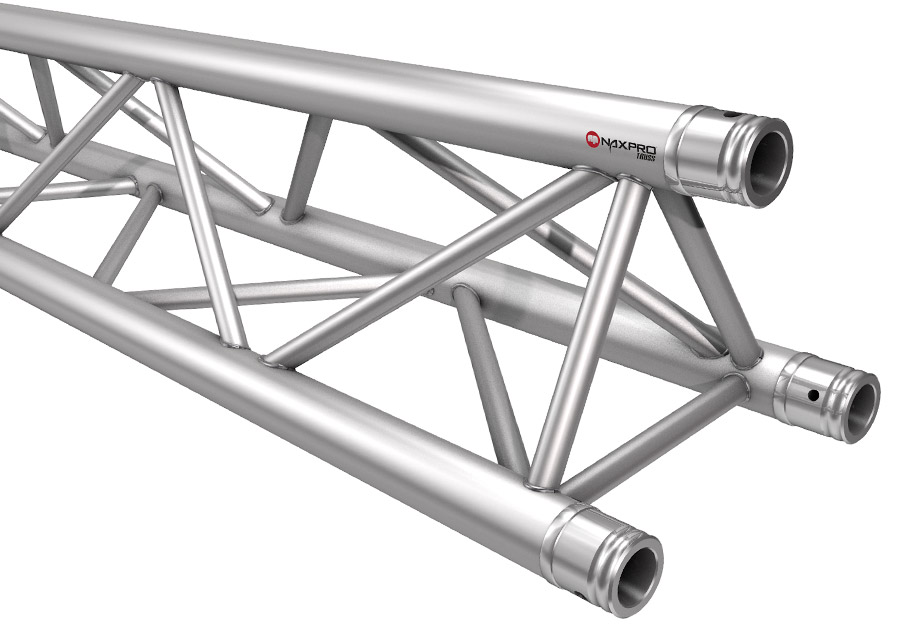

Overspanningen HD 33

Lengte	Gewicht	Art.-Nr.	Lengte	Gewicht	Art.-Nr.
cm	kg		cm	kg
21	2,00	304330210	175	9,10	304331750
25	2,20	304330250	200	10,30	304332000
29	2,40	304330290	225	11,40	304332250
42	3,20	304330420	250	12,60	304332500
50	3,50	304330500	300	14,80	304333000
75	5,10	304330750	350	17,10	304333500
100	5,70	304331000	400	19,40	304334000
125	6,80	304331250	450	21,70	304334500
150	8,00	304331500	500	24,00	304335000

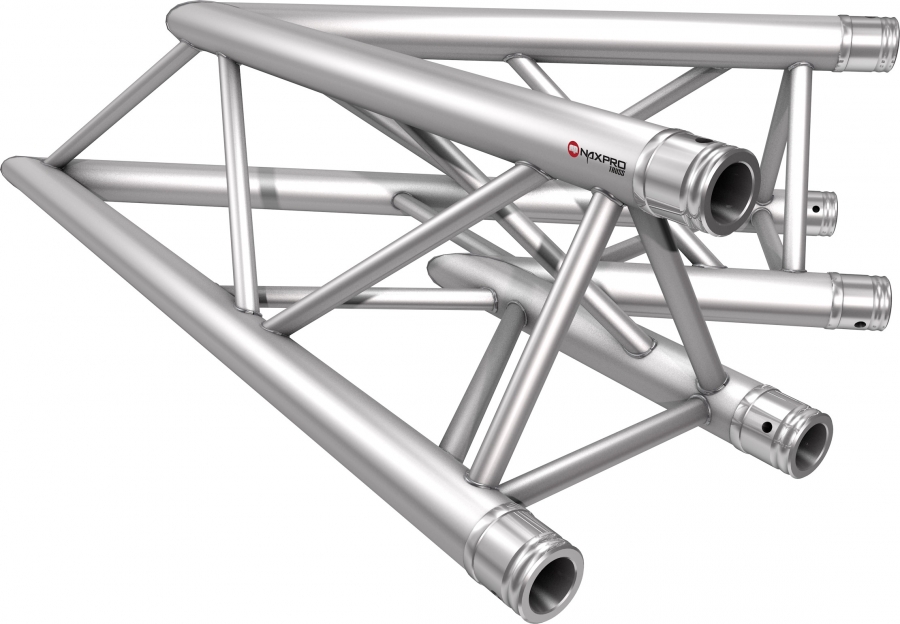

Hoek van truss HD33 / C19

Art.-Nr.: 304330019

2-weg hoek 45°;
Lengte zijstukken: 1000 mm;
Gewicht: 8,6 kg

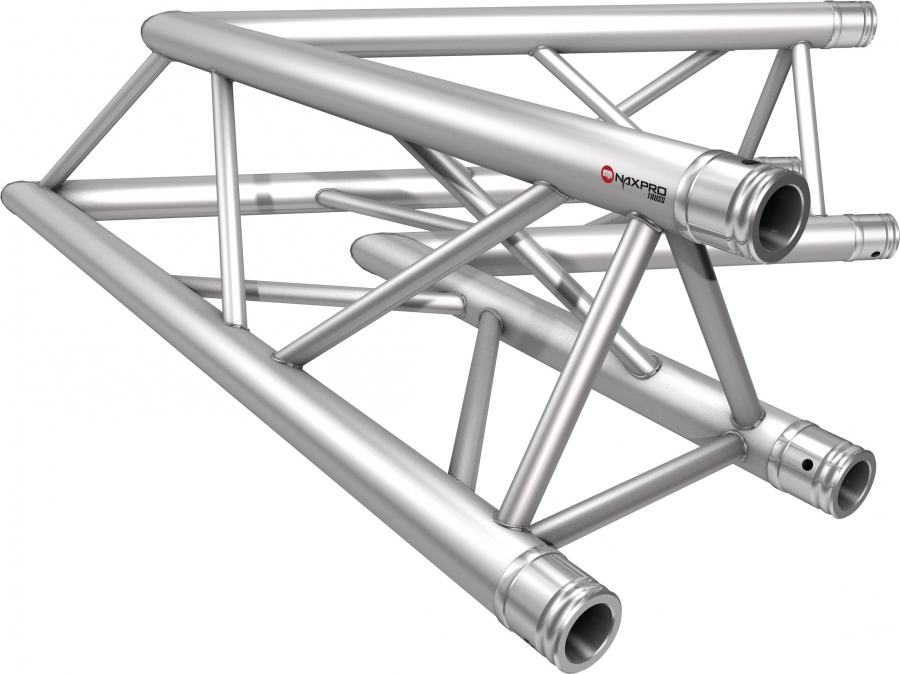

Hoek van truss HD33 / C20

Art.-Nr.: 304330020

2 weg hoek 60°;
Lengte zijstukken: 1000 mm;
Gewicht: 8,6 kg

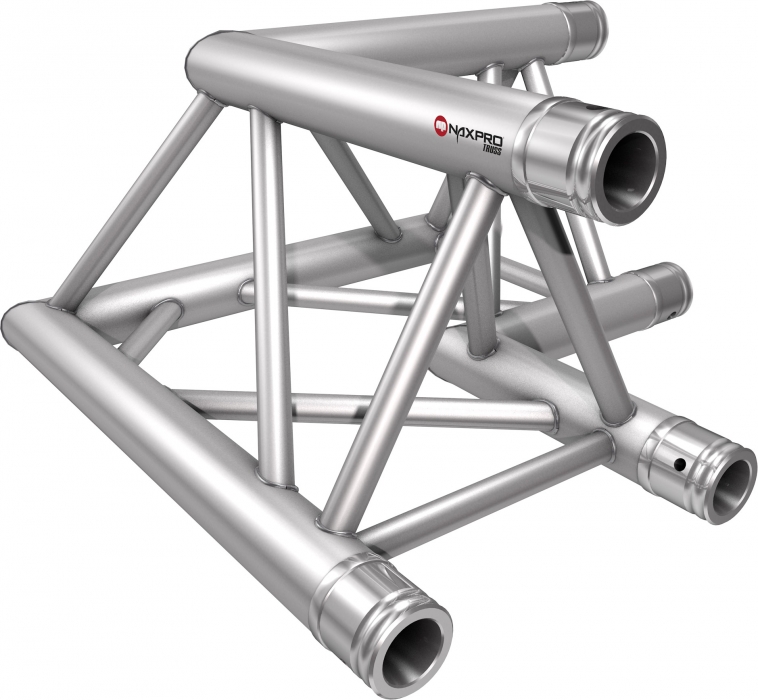

Hoek van truss HD33 / C21

Art.-Nr.: 304330021

2 weg hoek 90°;
Lengte zijstukken: 500 mm;
Gewicht: 6,5 kg

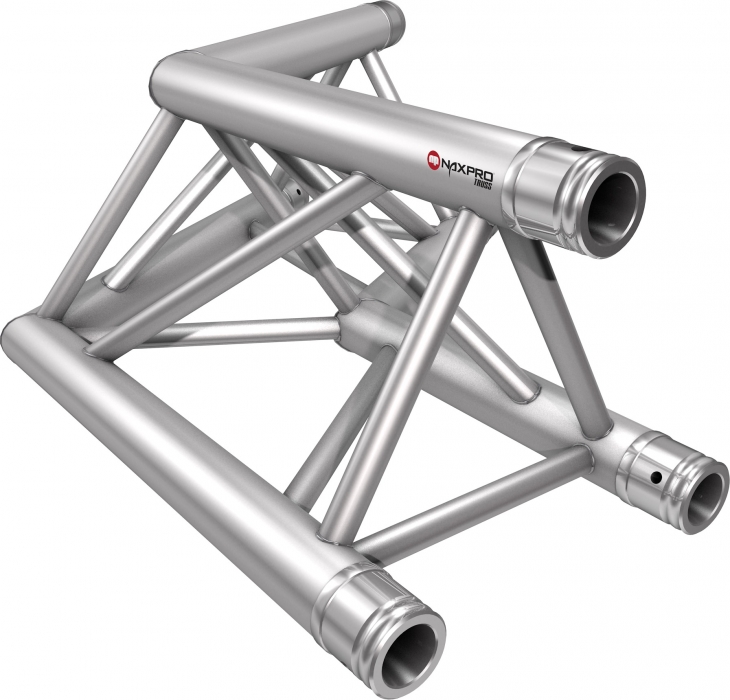

Hoek van truss HD33 / C22

Art.-Nr.: 304330022

2-weg hoek 120°;
Lengte zijstukken: 500 mm;
Gewicht: 7,1 kg

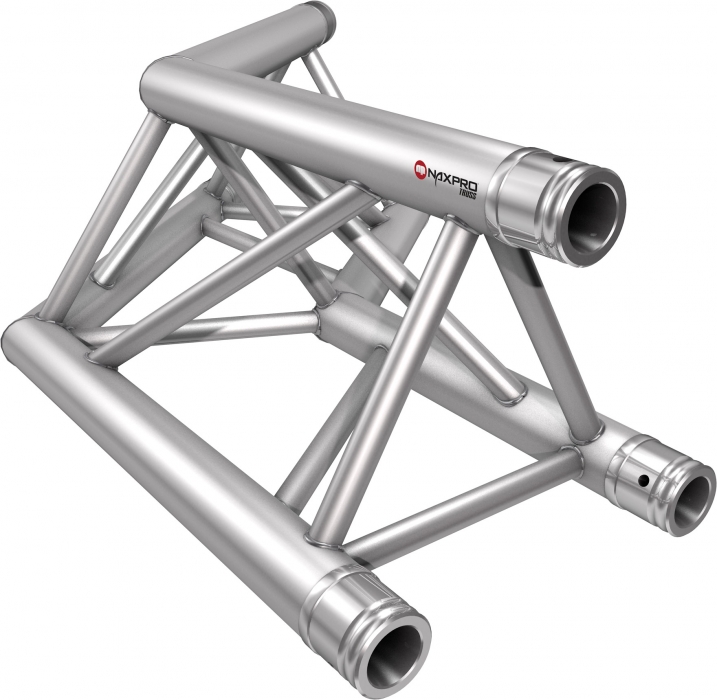

Hoek van truss HD33 / C23

Art.-Nr.: 304330023

2-weg hoek 135°;
Lengte zijstukken: 500 mm;
Gewicht: 7,1 kg

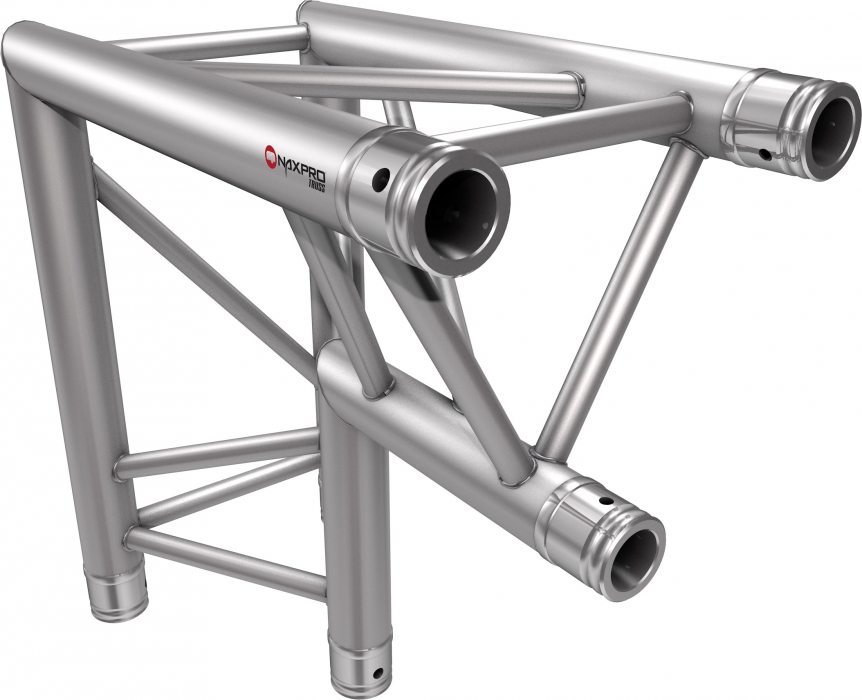

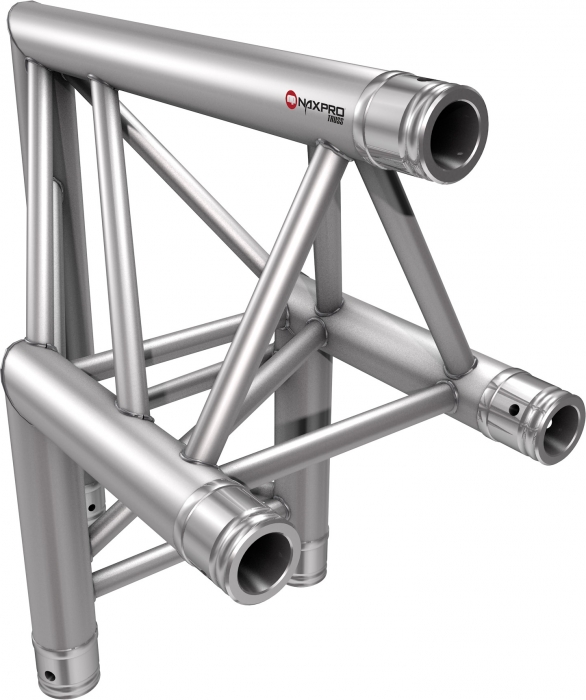

Hoek van truss HD33 / C24

Art.-Nr.: 304330024

2-weg hoek 90° Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 6,7 kg

Hoek van truss HD33 / C25

Art.-Nr.: 304330025

2-weg hoek 90° Top beneden; Lengte zijstukken: 500 mm; Gewicht: 6,4 kg

Hoek van truss HD33 / C31

Art.-Nr.: 304330031

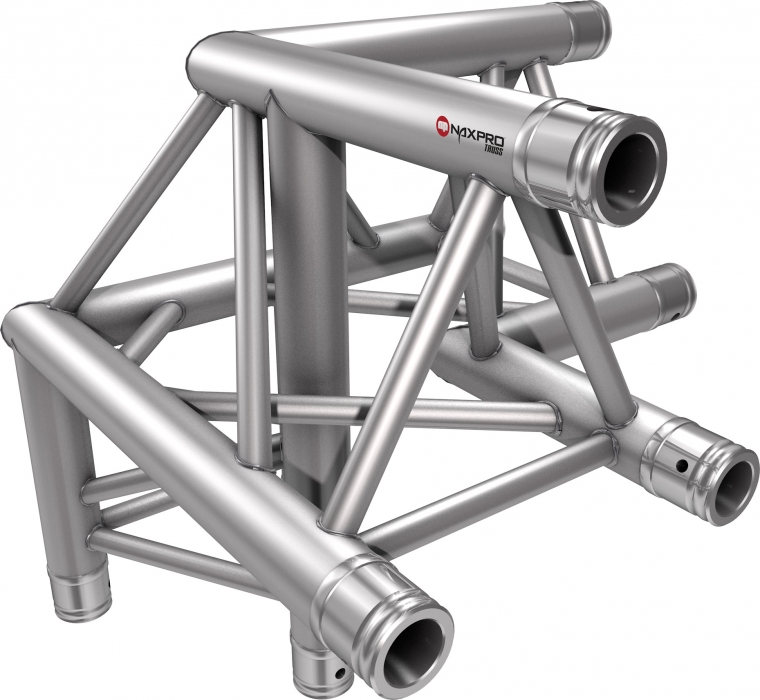

3-weg hoek 90° Top boven-links;
Lengte zijstukken: 500 mm;
Gewicht: 10,1 kg

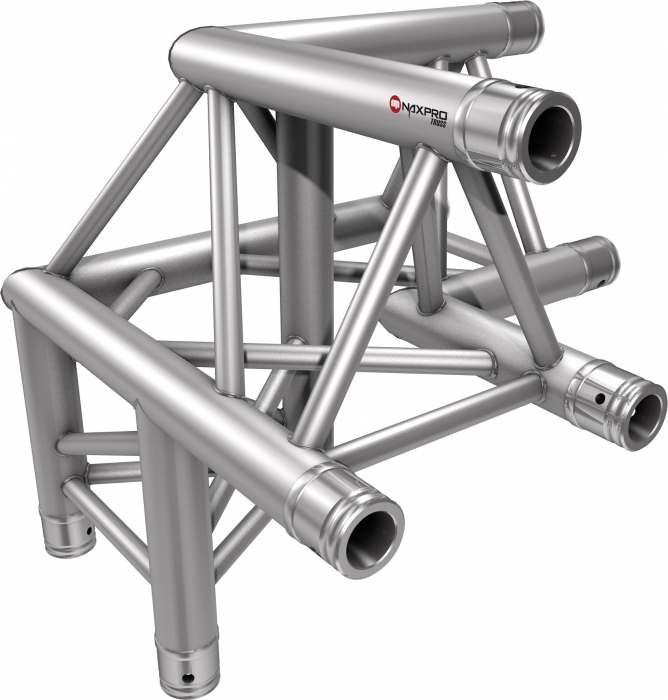

Hoek van truss HD33 / C32

Art.-Nr.: 304330032

3-weg hoek 90° Top boven-rechts;
Lengte zijstukken: 500 mm;
Gewicht: 10,1 kg

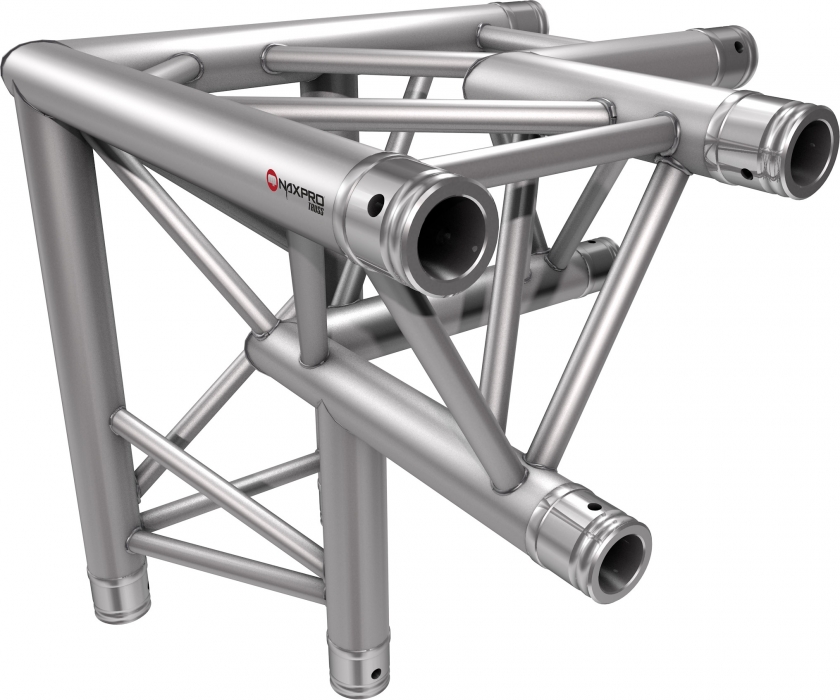

Hoek van truss HD33 / C33

Art.-Nr.: 304330033

3-weg heok 90° Top beneden-links;
Lengte zijstukken: 500 mm;
Gewicht: 10,1 kg

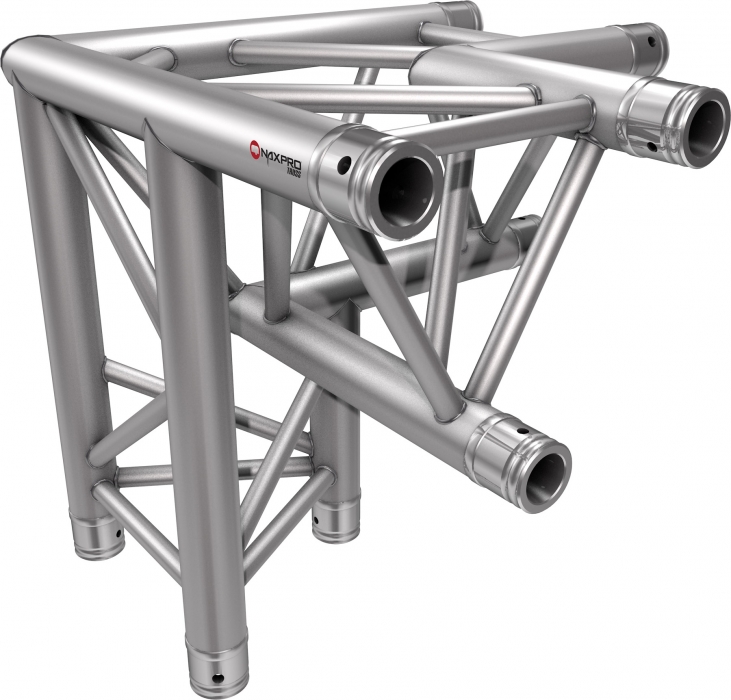

Hoek van truss HD33 / C34

Art.-Nr.: 304330034

3-weg hoek 90° Top beneden-rechts; Lengte zijstukken: 500 mm; Gewicht: 8,8 kg

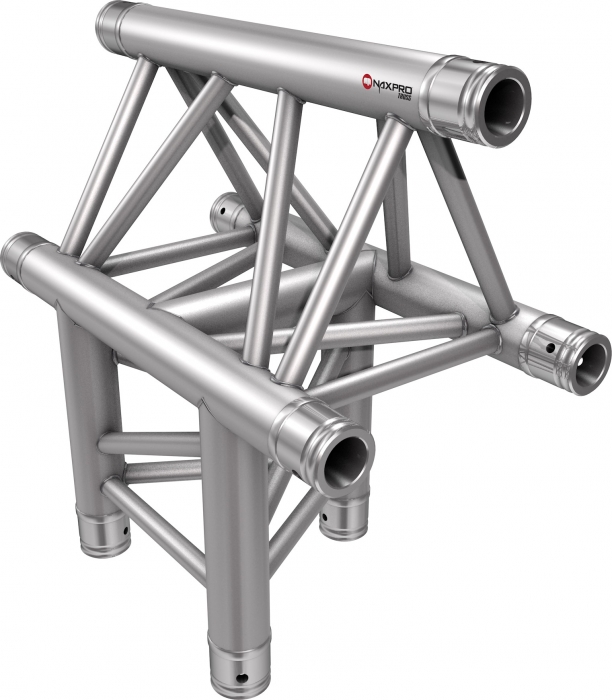

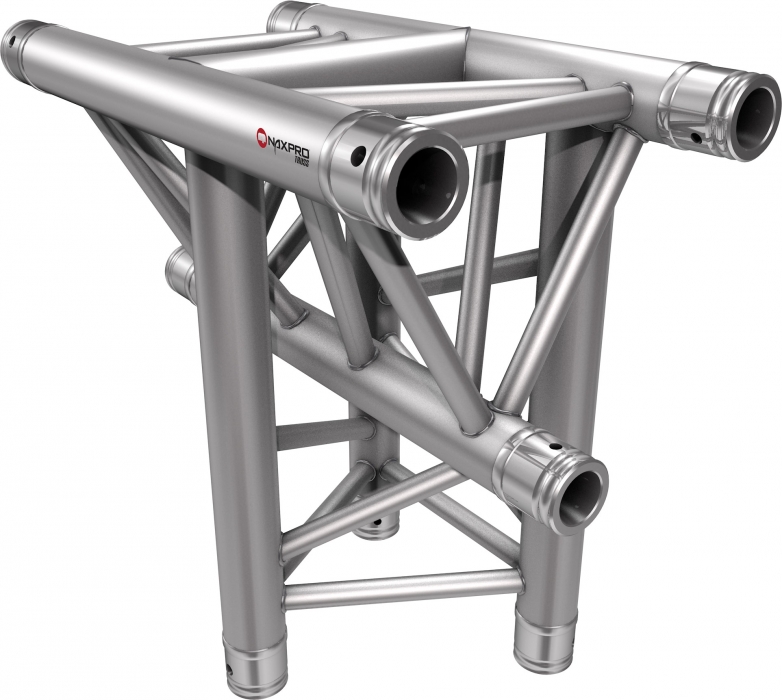

Truss T-stuk HD33 / C35

Art.-Nr.: 304330035

3-weg T-stuk 90° verticaal; Top beneden; Lengte zijstukken: 500 mm; Gewicht: 8,6 kg

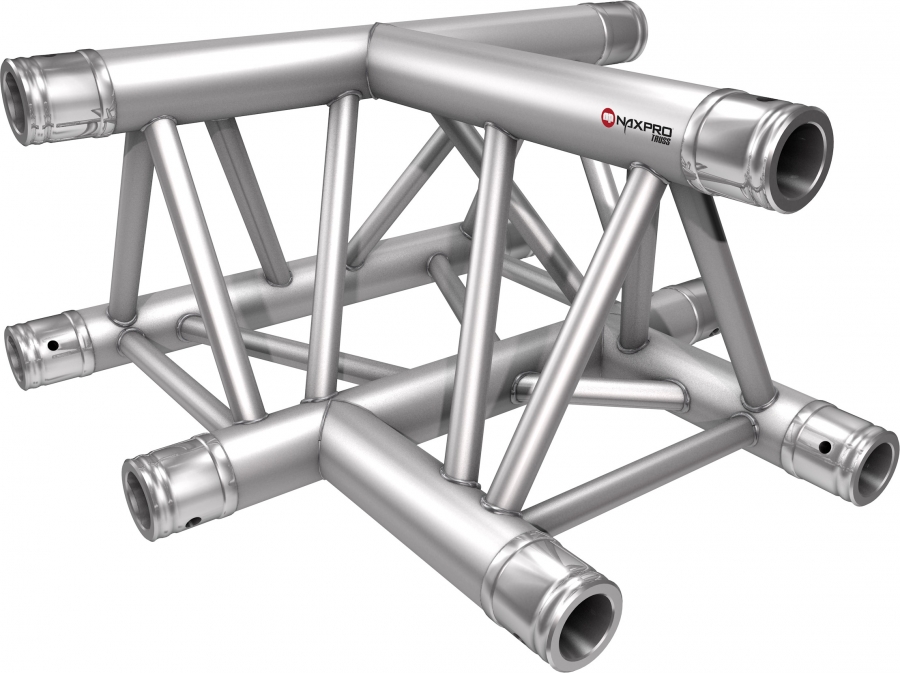

Truss T-stuk HD33 / C36

Art.-Nr.: 304330036

3-weg T-stuk 90° horizontaal;
Lengte zijstukken: 500 mm;
Gewicht: 7,8 kg

Truss T-stuk HD33 / C37

Art.-Nr.: 304330037

3-weg T-stuk 90° verticaal; Top boven; Lengte zijstukken: 500 mm;
Gewicht: 8,8 kg

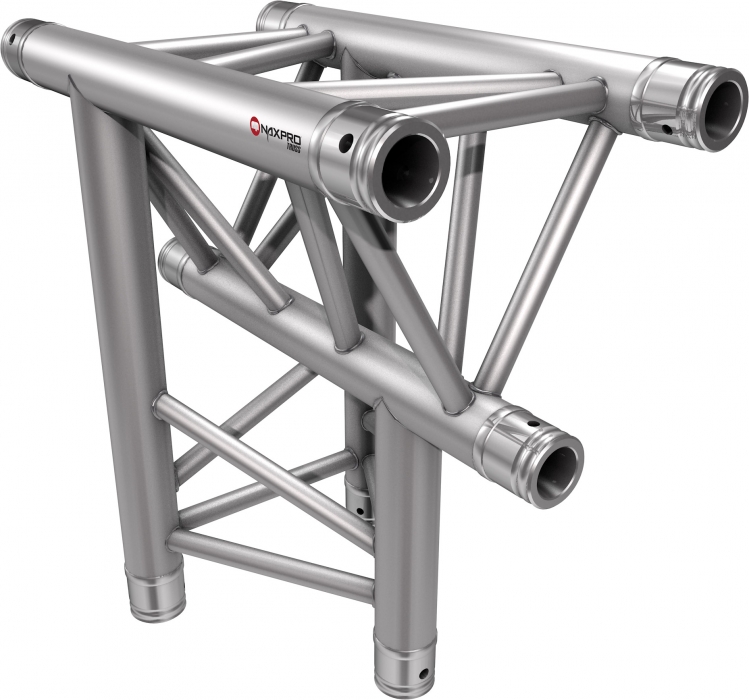

Truss T-stuk HD33 / C38

Art.-Nr.: 304330038

3-weg T-stuk 90° verticaal;Top beneden;
Lengte zijstukken: 500 mm;
Gewicht: 8,6 kg

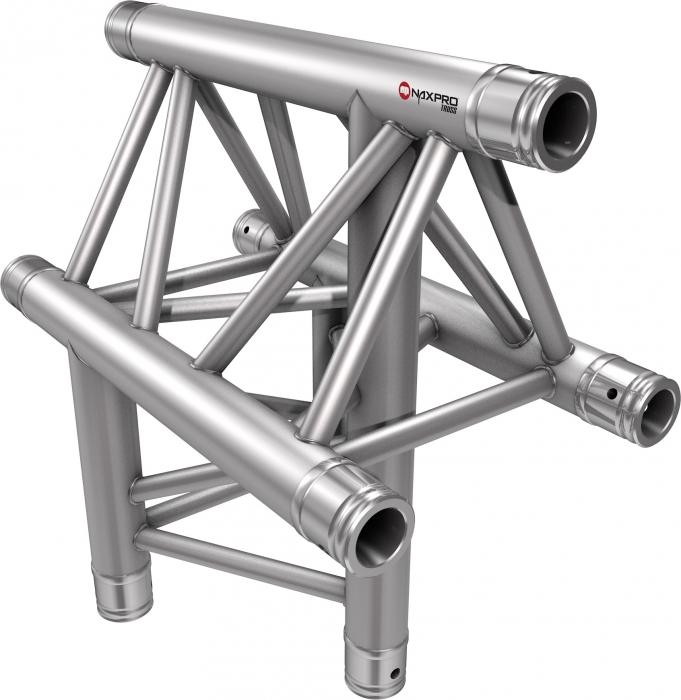

Truss T-stuk HD33 / C39

Art.-Nr.: 304330039

3-weg T-stuk 90° verticaal; Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 8,6 kg

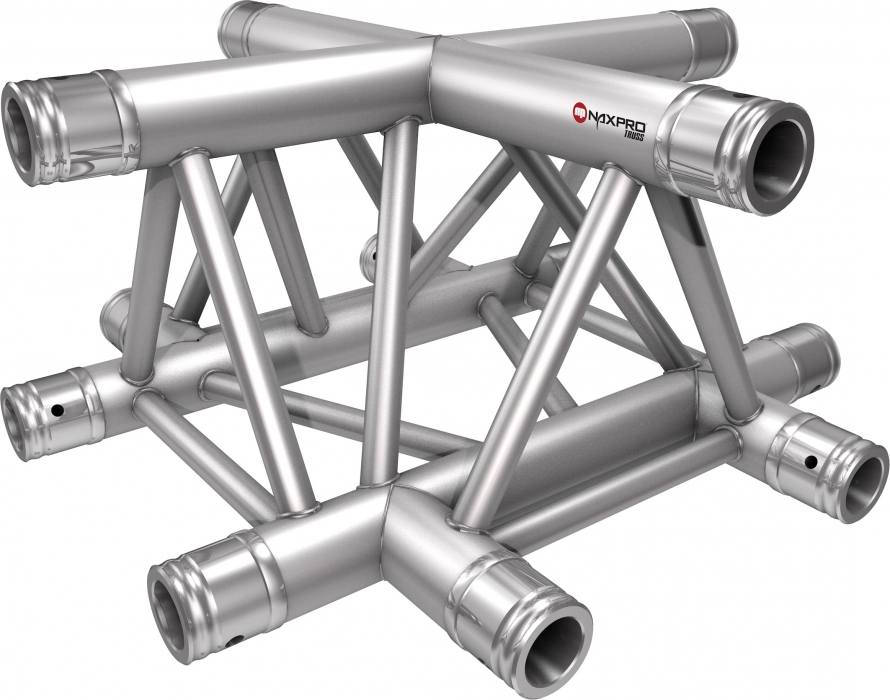

Truss kruis HD33 / C41

Art.-Nr.: 304330041

4-weg kruis 90°;
Lengte zijstukken: 500 mm;
Gewicht: 9,0 kg

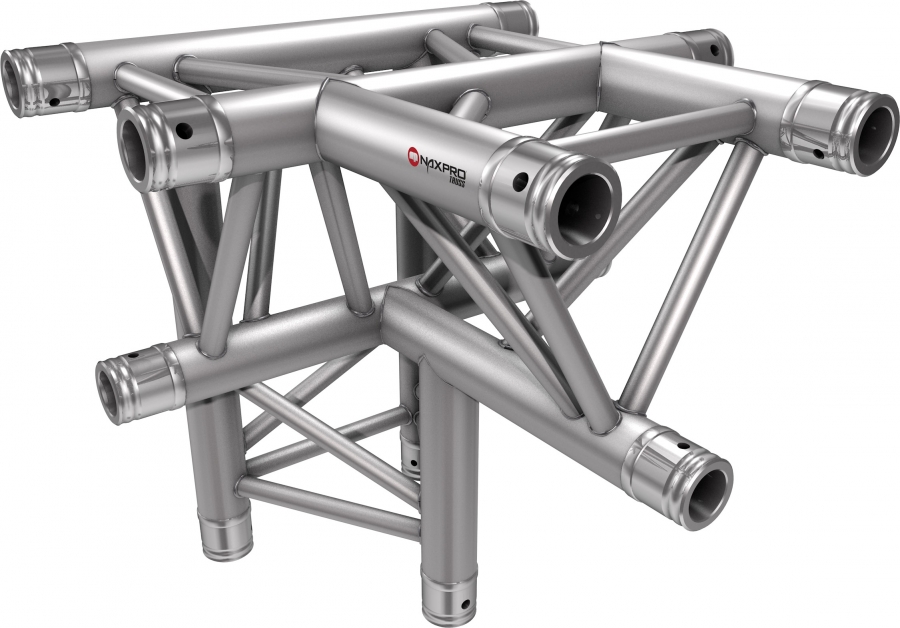

Truss T-stuk HD33 / C42

Art.-Nr.: 304330042

4-weg T-stuk 90° Top beneden;
Lengte zijstukken: 500 mm;
Gewicht: 11,0 kg

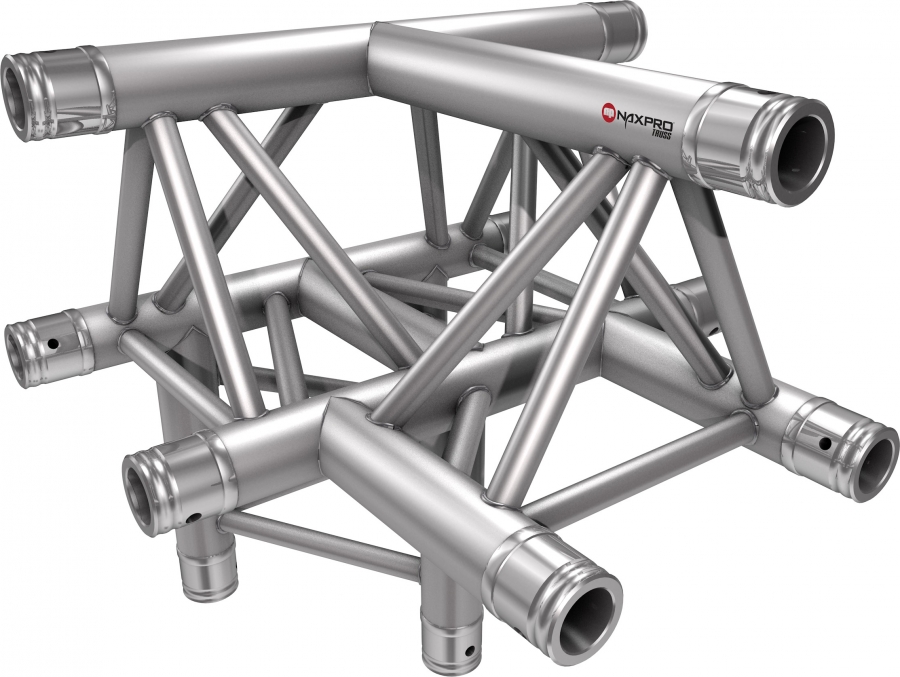

Truss T-stuk HD33 / C43

Art.-Nr.: 304330043

4-weg T-stuk 90° Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 10,8 kg

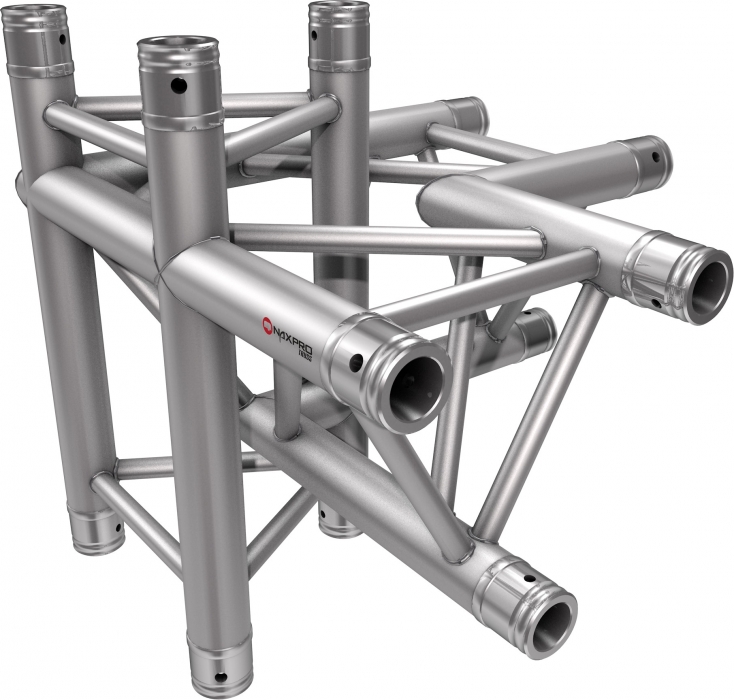

Hoek van truss HD33 / C44

Art.-Nr.: 304330044

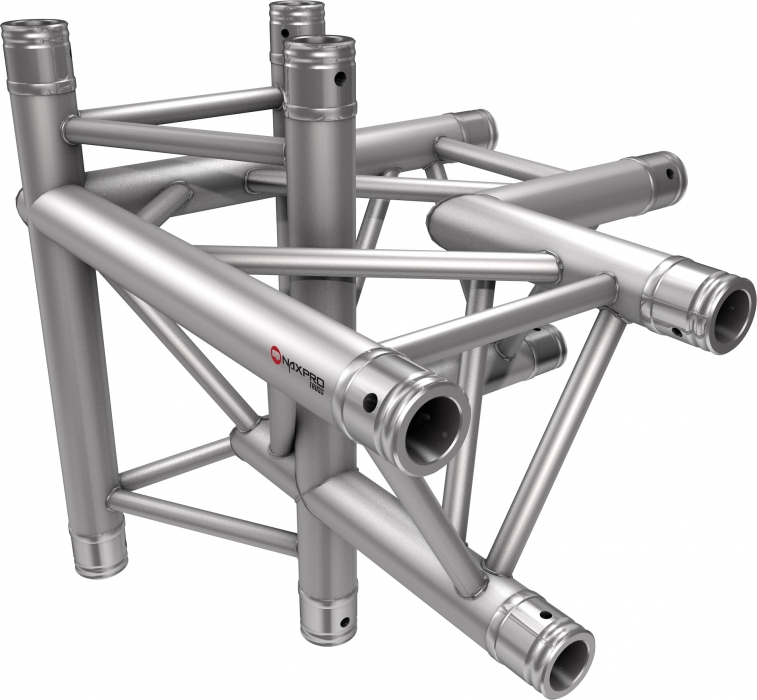

4-weg hoek 90° - links; Lengte zijstukken: 500 mm; Gewicht: 11,4 kg

Hoek van truss HD33 / C45

Art.-Nr.: 304330045

4-weg hoek 90° - rechts; Lengte zijstukken: 500 mm; Gewicht: 11,4 kg

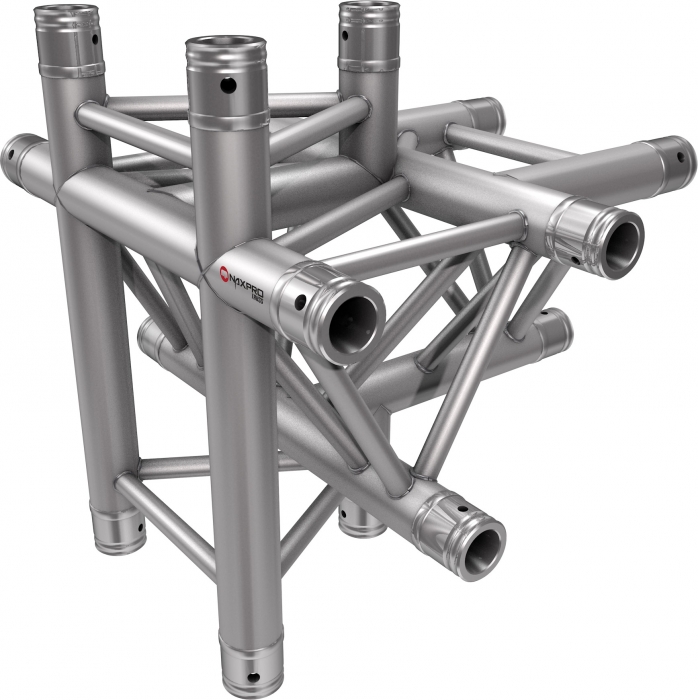

Truss T-stuk HD33 / C51

Art.-Nr.: 304330051

5-weg T-stuk 90°; Lengte zijstukken: 500 mm; Gewicht: 13,2 kg

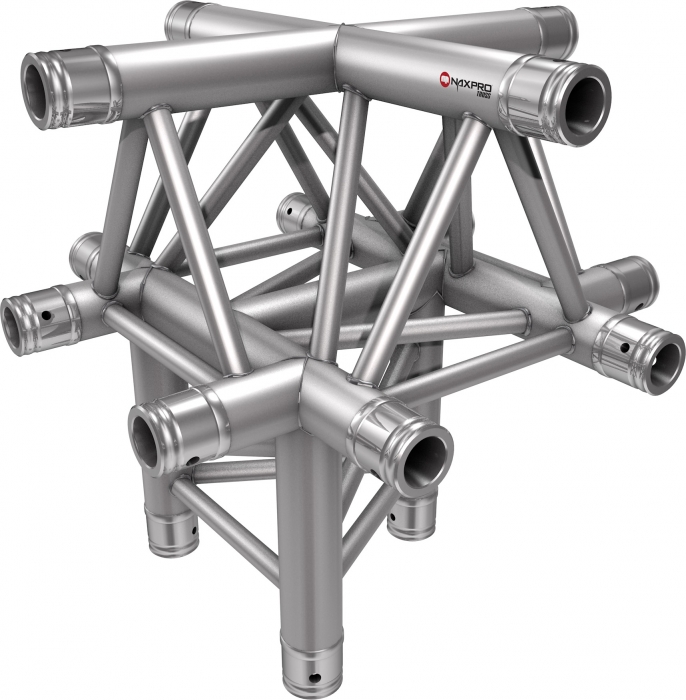

Truss kruis HD33 / C52

Art.-Nr.: 304330052

5-weg kruis 90° Top boven; Lengte zijstukken: 500 mm; Gewicht: 13,2 kg

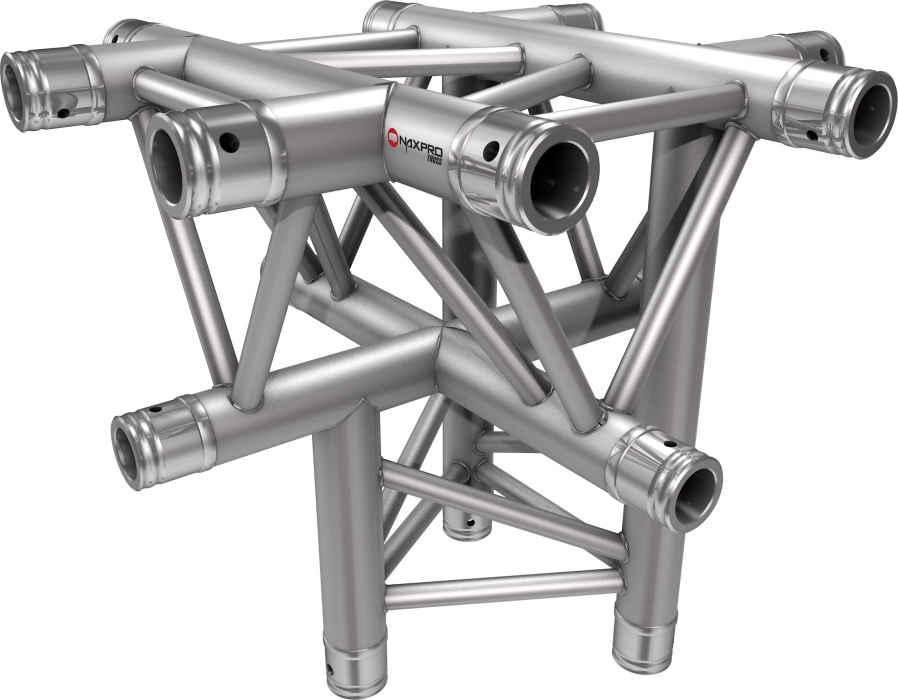

Truss kruis HD33 / C53

Art.-Nr.: 304330053

5-weg kruis 90° Top beneden; Lengte zijstukken: 500 mm; Gewicht: 13,2 kg

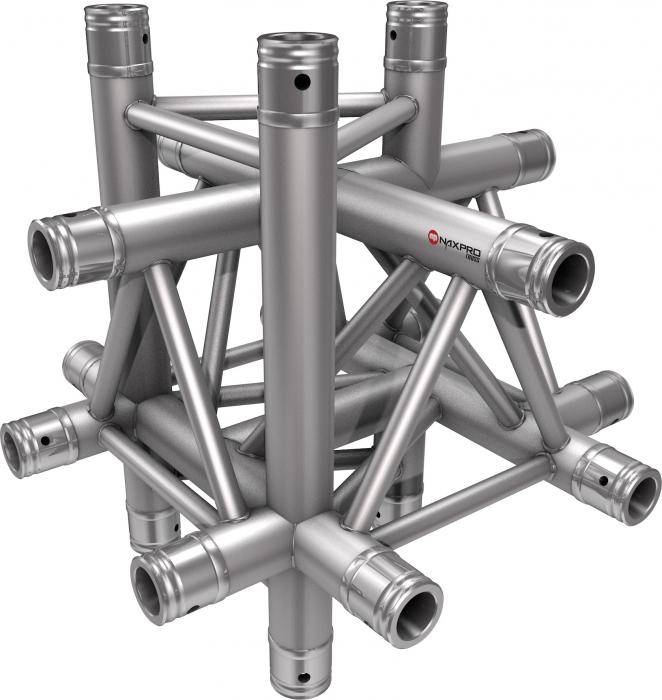

Truss kruis HD33 / C61

Art.-Nr.: 304330061

6-weg kruis 90°; Lengte zijstukken: 500 mm; Gewicht: 15,6 kg

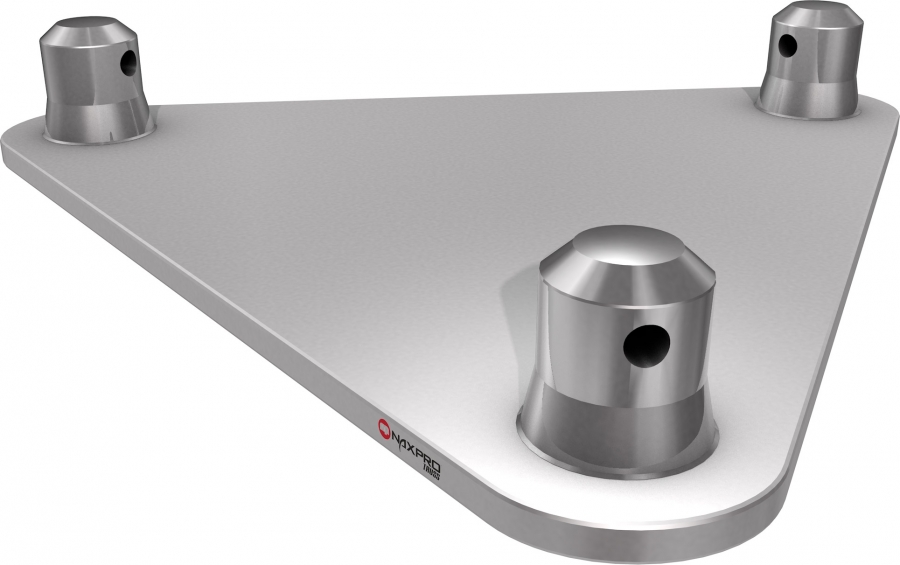

Bodemplaat HD33

Art.-Nr.: 304330000

Afmetingen: 313 x 280 x 5 mm; Gewicht: 1,3 kg

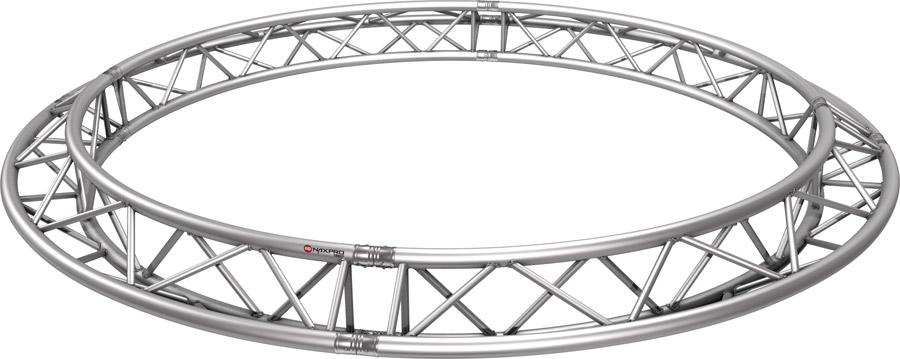

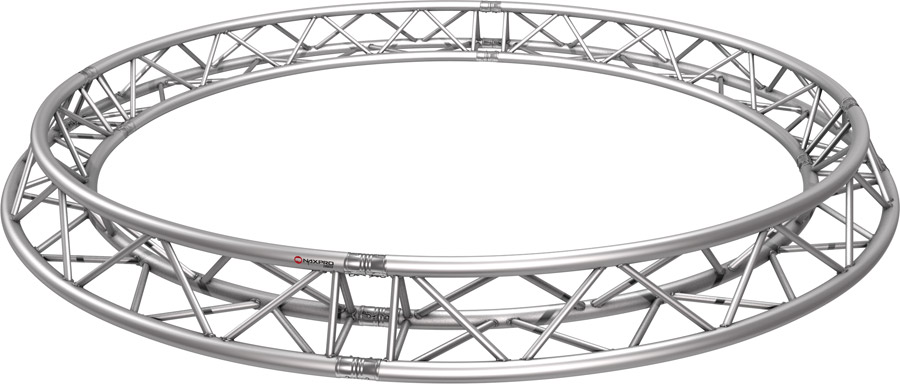

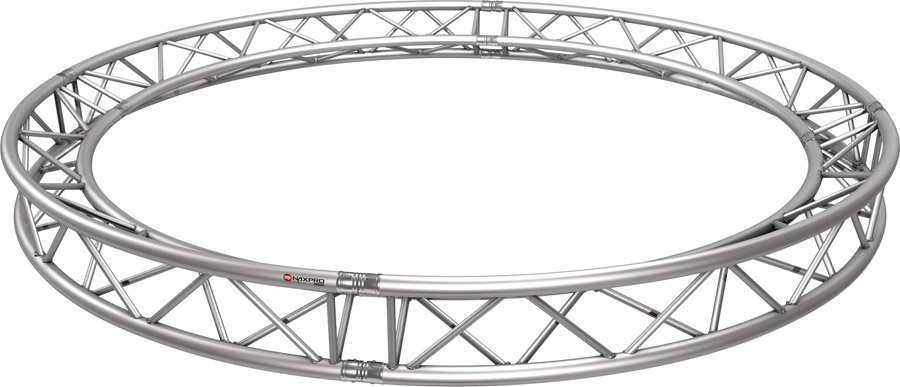

Cirkels van truss-systemen HD 33

Cirkel HD 33 Top binnen

Omschrijving	Lengte	Gewicht	Art.-Nr.
	cm	kg
HD 33 Top binnen per strekkende meter (omtrek)		5,10	302331001
HD 33 Top binnen (4 x 90°)	200	32,03	302331020
HD 33 Top binnen (4 x 90°)	300	48,04	302331030
HD 33 Top binnen (4 x 90°)	400	64,06	302331040
HD 33 Top binnen (8 x 45°)	500	80,07	302331050
HD 33 Top binnen (8 x 45°)	600	96,08	302331060
HD 33 Top binnen (8 x 45°)	700	112,20	302331070
HD 33 Top binnen (8 x 45°)	800	128,11	302331080
HD 33 Top binnen (12 x 30°)	900	144,13	302331090
HD 33 Top binnen (12 x 30°)	1000	160,14	302331100

Cirkel HD 33 Top buiten

Omschrijving	Lengte	Gewicht	Art.-Nr.
	cm	kg
HD 33 Top buiten per strekkende meter (omtrek)		5,10	302332001
HD 33 Top buiten (4 x 90°)	200	32,03	302332020
HD 33 Top buiten (4 x 90°)	300	48,04	302332030
HD 33 Top buiten (4 x 90°)	400	64,06	302332040
HD 33 Top buiten (8 x 45°)	500	80,07	302332050
HD 33 Top buiten (8 x 45°)	600	96,08	302332060
HD 33 Top buiten (8 x 45°)	700	112,20	302332070
HD 33 Top buiten (8 x 45°)	800	128,11	302332080
HD 33 Top buiten (12 x 30°)	900	144,13	302332090
HD 33 Top buiten (12 x 30°)	1000	160,14	302332100

Cirkel HD33 Top boven/beneden

Omschrijving	Lengte	Gewicht	Art.-Nr.
	cm	kg
HD 33 Top boven/beneden per strekkende meter (omtrek)		5,10	302330001
HD 33 Top boven/beneden (4 x 90°)	200	32,03	302330020
HD 33 Top boven/beneden (4 x 90°)	300	48,04	302330030
HD 33 Top boven/beneden (4 x 90°)	400	64,06	302330040
HD 33 Top boven/beneden (8 x 45°)	500	80,07	302330050
HD 33 Top boven/beneden (8 x 45°)	600	96,08	302330060
HD 33 Top boven/beneden (8 x 45°)	700	112,20	302330070
HD 33 Top boven/beneden (8 x 45°)	800	128,11	302330080
HD 33 Top boven/beneden (12 x 30°)	900	144,13	302330090
HD 33 Top boven/beneden (12 x 30°)	1000	160,14	302330100
