FD 33 Truss
Productoverzicht

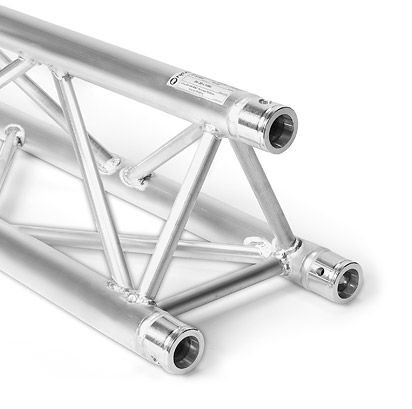

De FD 33 serie is een truss-systeem in 3-punts uitvoering dat bijzonder goed geschikt is voor de standbouw, winkelinrichting en evenemententechniek, maar dat ook een goede basis biedt voor onderdelen van de belichtingstechniek. De compacte bouw in combinatie met een hoge belastbaarheid maakt dit systeem uitstekend geschikt voor toepassingen die lopen van een eenvoudige beursstand tot en met complexe rigging constructies.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte | 290 mm |
| Hoogte: | 258 mm |
| Draagbuis: | 50 x 2 mm |
| Diagonalen: | 20 x 2 mm |
| Legering: | EN-AW 6082 T6 |
Belastingstabel FD 33
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 1980,1 | 0,4 | 1584,0* | 0,5 |
| 2,0 | 988,0 | 3,2 | 1005,4 | 2,6 |
| 3,0 | 444,5 | 7,4 | 666,8 | 5,9 |
| 4,0 | 248,2 | 13,2 | 496,5 | 10,6 |
| 5,0 | 157,4 | 20,6 | 393,5 | 16,6 |
| 6,0 | 108,0 | 29,7 | 324,1 | 24,0 |
| 7,0 | 78,3 | 40,5 | 274,0 | 32,9 |
| 8,0 | 59,0 | 53,0 | 235,9 | 43,2 |
| 9,0 | 45,7 | 67,2 | 205,8 | 55,0 |
| 10,0 | 36,3 | 83,2 | 181,3 | 68,4 |
| 11,0 | 29,2 | 100,9 | 160,8 | 83,4 |
| 12,0 | 23,9 | 120,4 | 143,5 | 100,2 |
* begrensd door interactie bij verschuiving / maatgevend is de verschuiving bij het verbindingsstuk. Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken. De waarden voor de belasting zijn berekend bij toepassing van 10.9 bouten.
Overspanningen, hoeken en componenten FD 33

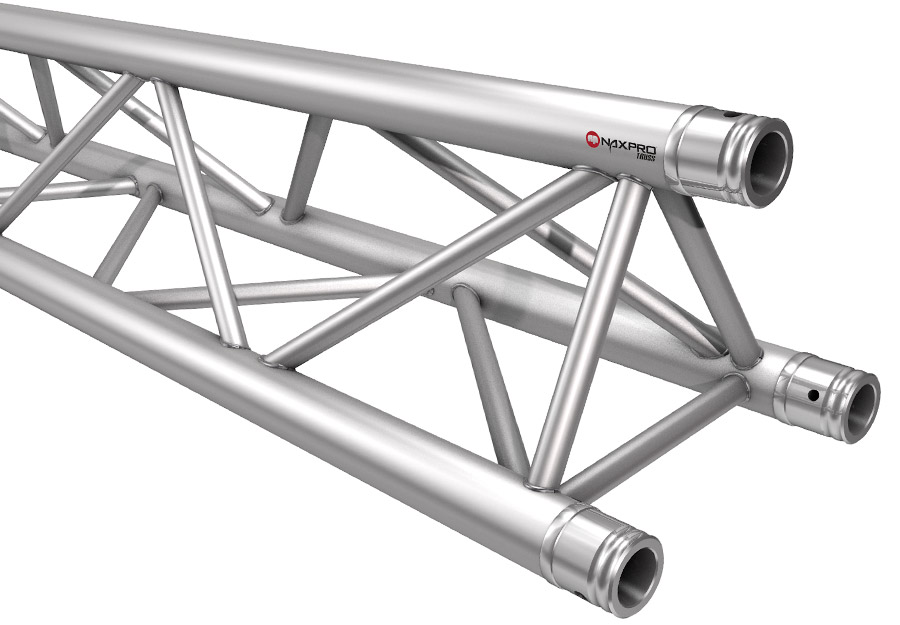

Overspanningen FD 33
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 21 | 1,90 | 300330210 | 200 | 8,10 | 300332000 |
| 25 | 2,10 | 300330250 | 225 | 9,00 | 300332250 |
| 29 | 2,20 | 300330290 | 250 | 9,80 | 300332500 |
| 50 | 3,10 | 300330500 | 275 | 10,70 | 300332750 |
| 75 | 3,80 | 300330750 | 300 | 11,50 | 300333000 |
| 100 | 4,70 | 300331000 | 350 | 13,30 | 300333500 |
| 125 | 5,60 | 300331250 | 400 | 15,00 | 300334000 |
| 150 | 6,40 | 300331500 | 450 | 16,70 | 300334500 |
| 175 | 7,30 | 300331750 | 500 | 18,40 | 300335000 |

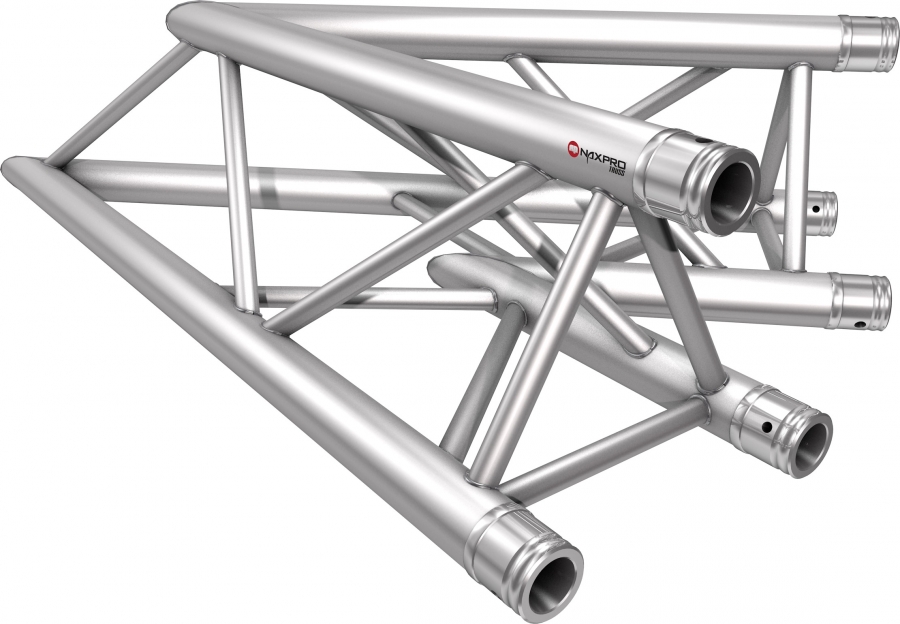

Hoek van truss FD33 / C19
Art.-Nr.: 300330019
 |
2-weg hoek 45°;
Lengte zijstukken: 1000 mm;
Gewicht: 7,2 kg

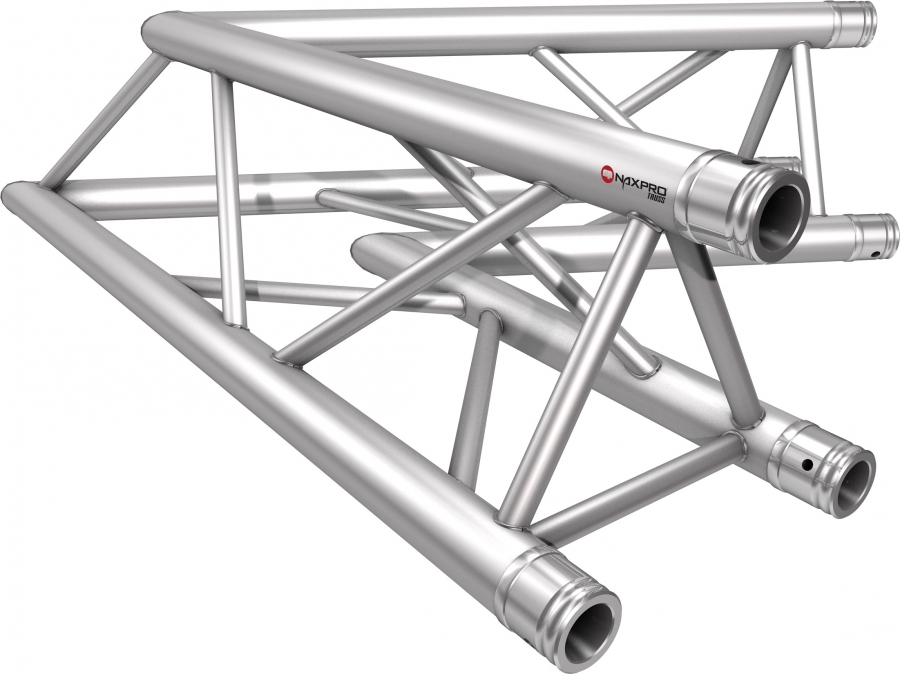

Hoek van truss FD33 / C20
Art.-Nr.: 300330020
 |
2-weg hoek 60°;
Lengte zijstukken: 1000 mm;
Gewicht: 7,2 kg

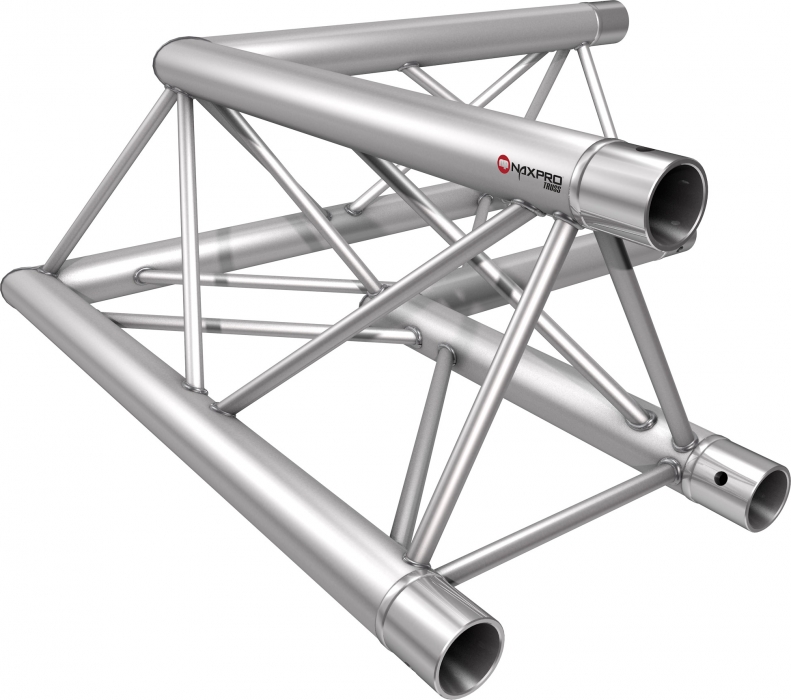

Hoek van truss FD33 / C21
Art.-Nr.: 300330021
 |
2-weg hoek 90°;
Lengte zijstukken: 500 mm;
Gewicht: 5,4 kg

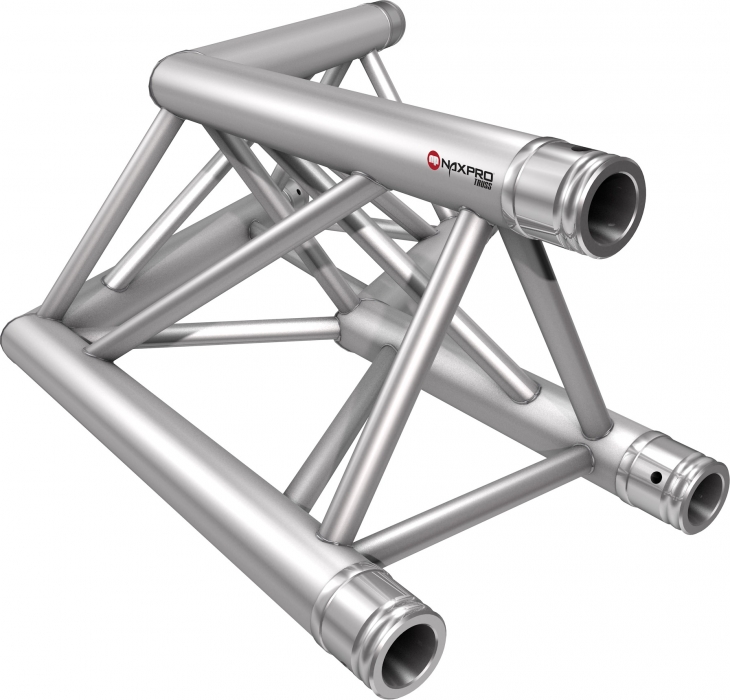

Hoek van truss FD33 / C22
Art.-Nr.: 300330022
 |
2-weg hoek 120°;
Lengte zijstukken: 500 mm;
Gewicht: 5,9 kg

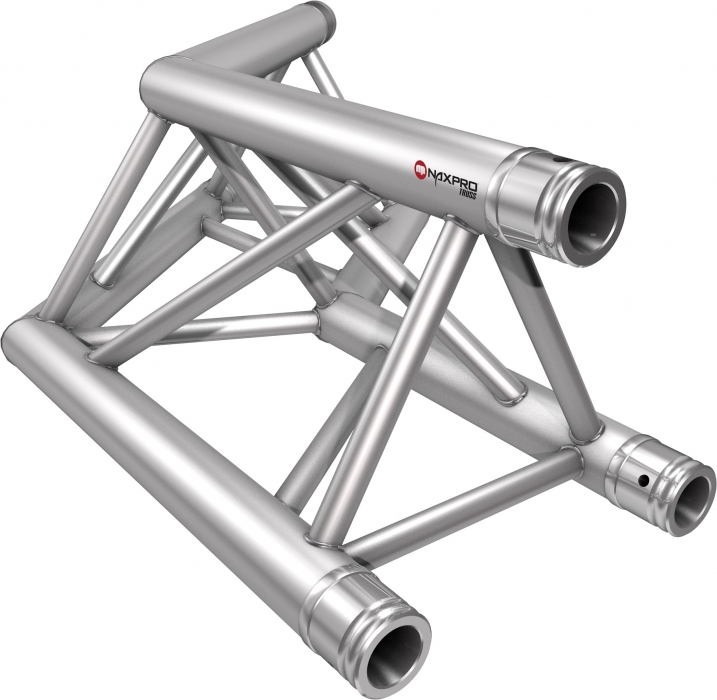

Hoek van truss FD33 / C23
Art.-Nr.: 300330023
 |
2-weg hoek 135°;
Lengte zijstukken: 500 mm;
Gewicht: 5,9 kg

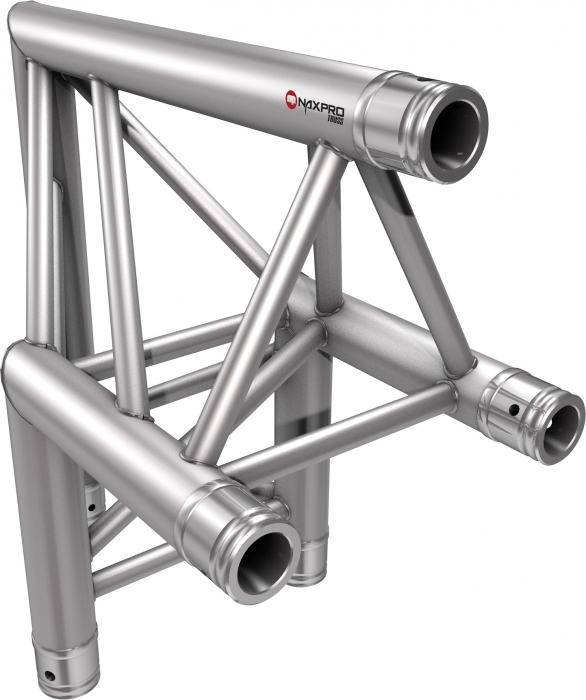

Hoek van truss FD33 / C24
Art.-Nr.: 300330024
 |
2-weg hoek 90° Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 5,3 kg

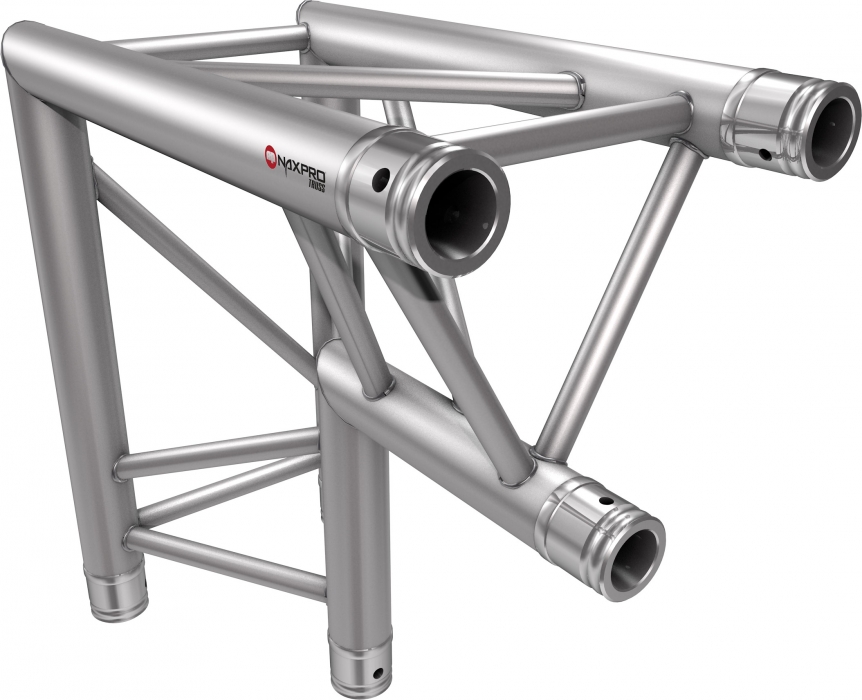

Hoek van truss FD33 / C25
Art.-Nr.: 300330025
 |
2-weg hoek 90° Top beneden;
Lengte zijstukken: 500 mm;
Gewicht: 5,6 kg

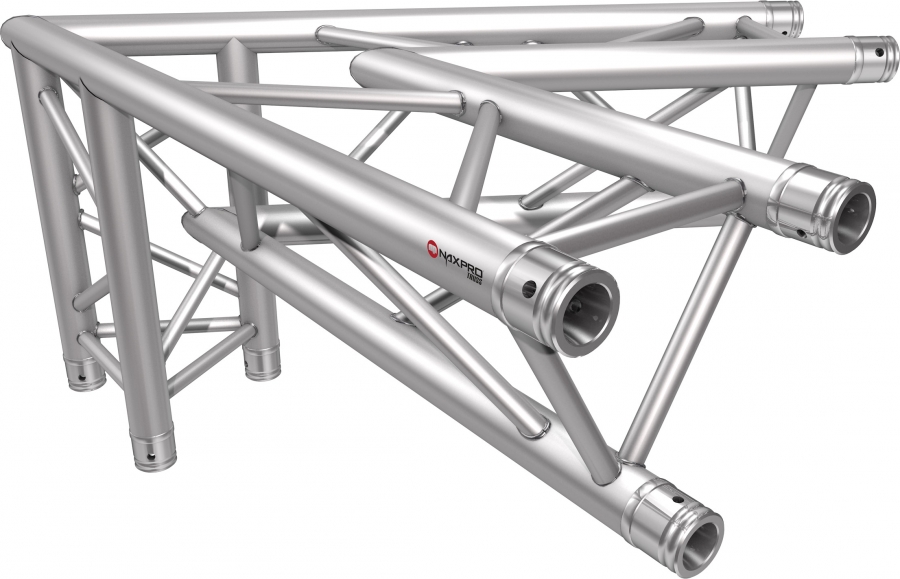

Hoek van truss FD33 / C20-3
Art.-Nr.: 300339020
 |
3-weg hoek 60°;
Lengte zijstukken: 1000 | 500 mm;
Gewicht: 10,4 kg

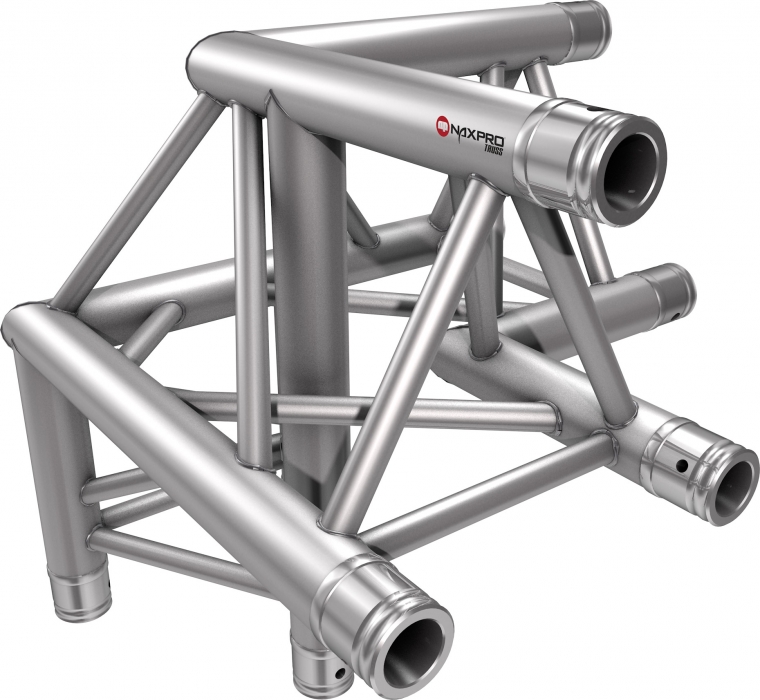

Hoek van truss FD33 / C31
Art.-Nr.: 300330031
 |
3-weg hoek 90° Top boven-links;
Lengte zijstukken: 500 mm;
Gewicht: 8,4 kg

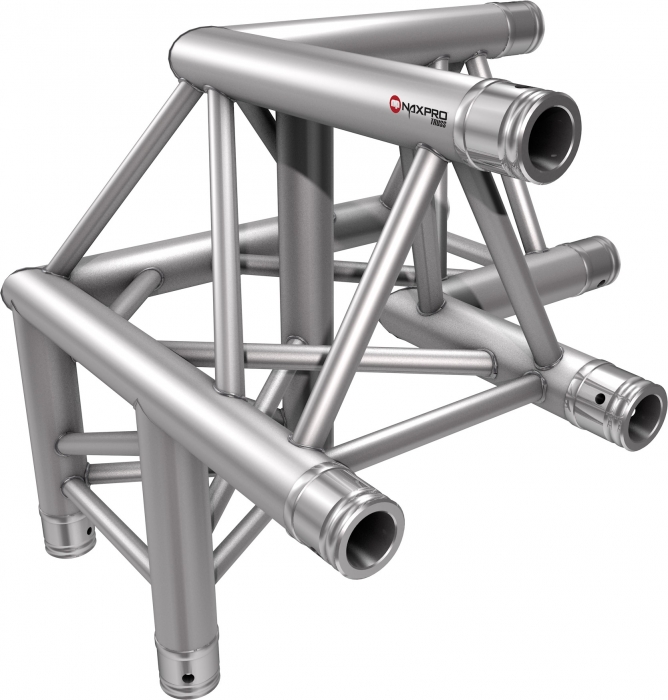

Hoek van truss FD33 / C32
Art.-Nr.: 300330032
 |
3-weg hoek 90° Top boven-rechts;
Lengte zijstukken: 500 mm;
Gewicht: 8,4 kg

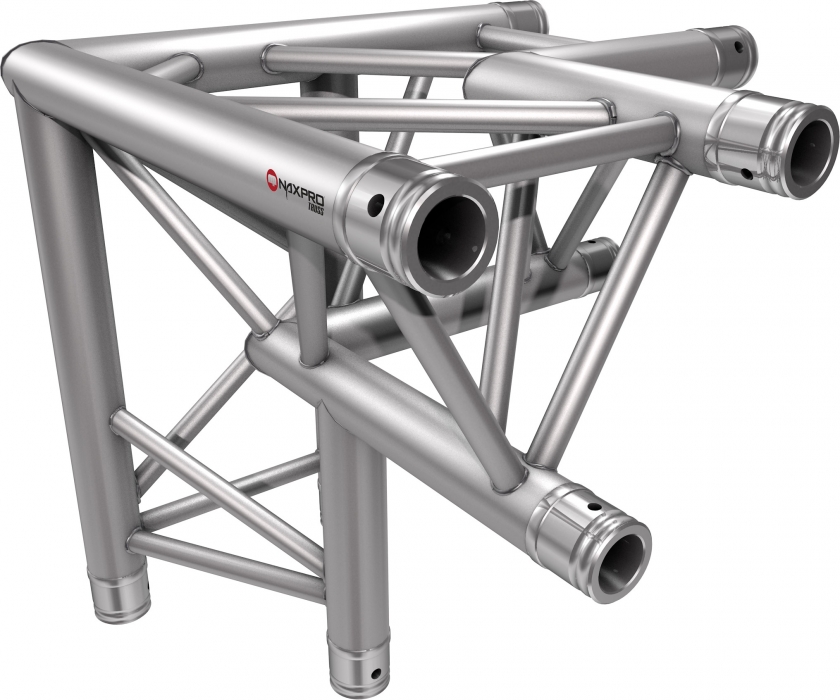

Hoek van truss FD33 / C33
Art.-Nr.: 300330033
 |
3-weg hoek 90° Top beneden-links;
Lengte zijstukken: 500 mm;
Gewicht: 8,4 kg

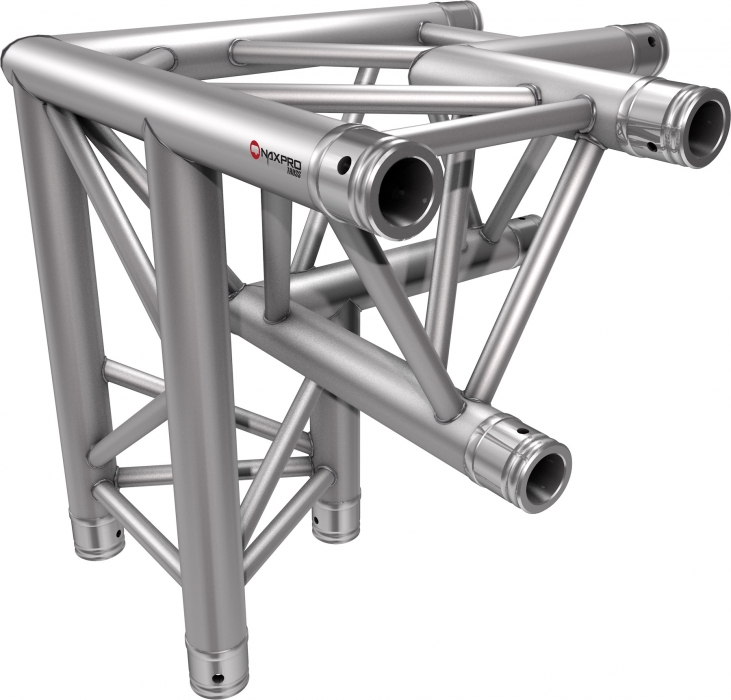

Hoek van truss FD33 / C34
Art.-Nr.: 300330034
 |
3-weg hoek 90° Top beneden-rechts; Lengte zijstukken: 500 mm; Gewicht: 8,4 kg

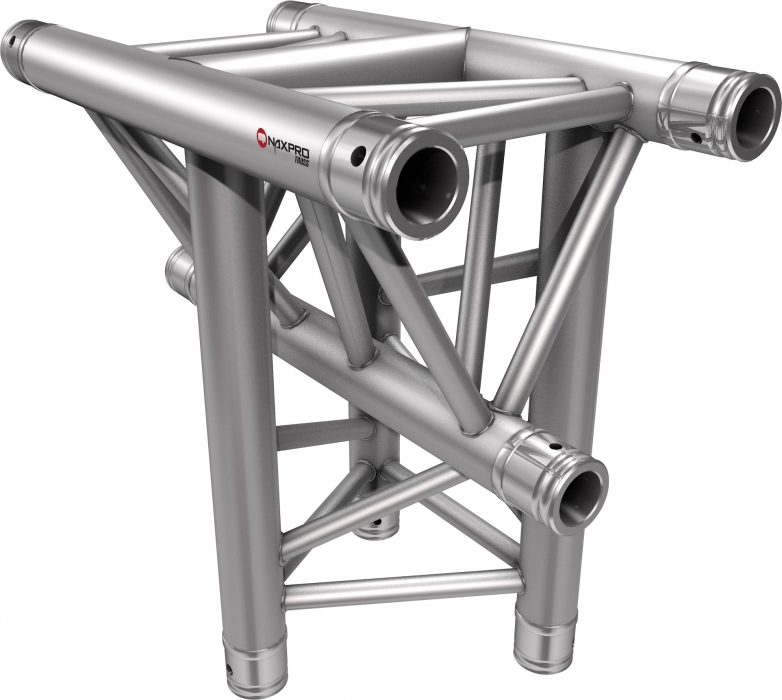

Truss T-stuk FD33 / C35
Art.-Nr.: 300330035
 |
3-weg T-stuk 90° verticaal; Top beneden; Lengte zijstukken: 500 mm; Gewicht: 7,3 kg

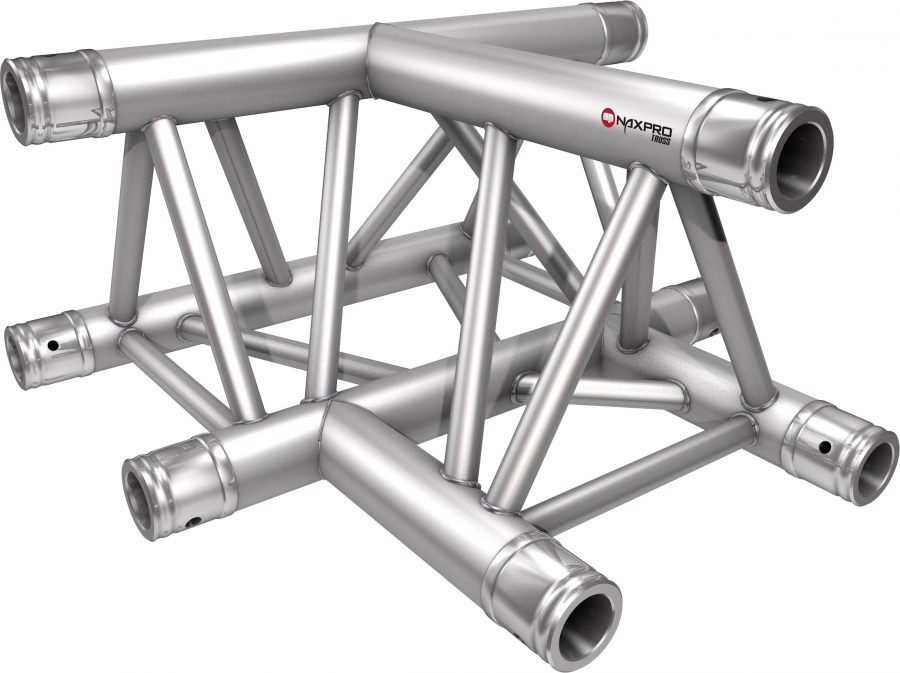

Truss T-stuk FD33 / C36
Art.-Nr.: 300330036
 |
3-weg T-stuk 90° horizontaal; Lengte zijstukken: 500 mm; Gewicht: 6,5 kg

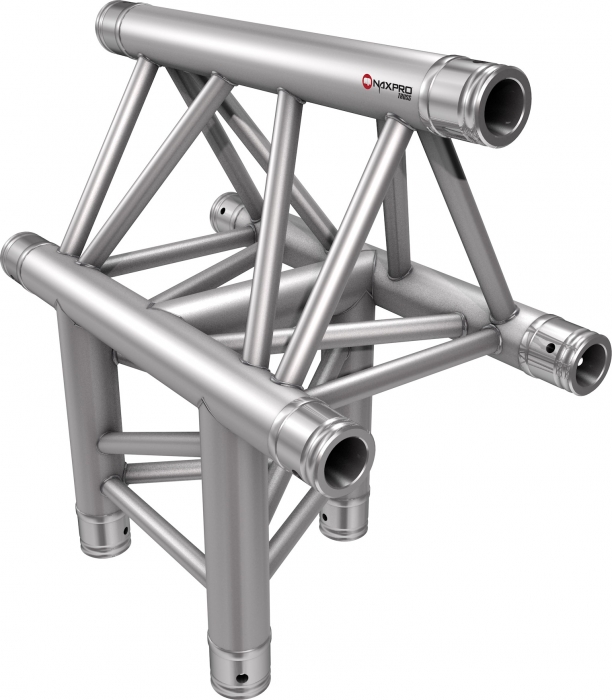

Truss T-stuk FD33 / C37
Art.-Nr.: 300330037
 |
3-weg T-stuk 90° verticaal; Top boven; Lengte zijstukken: 500 mm; Gewicht: 7,3 kg

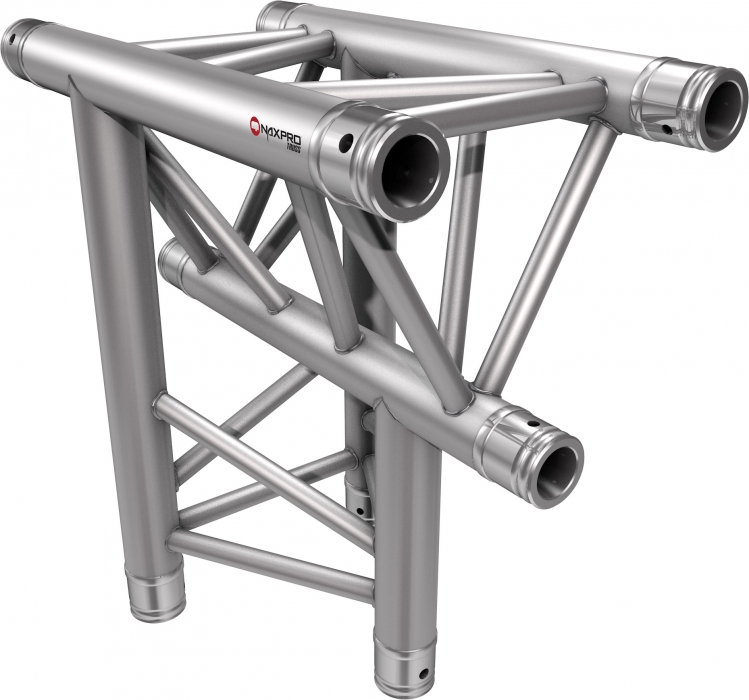

Truss T-stuk FD33 / C38
Art.-Nr.: 300330038
 |
3-weg T-stuk 90° verticaal; Top beneden; Lengte zijstukken: 500 mm; Gewicht: 7,3 kg

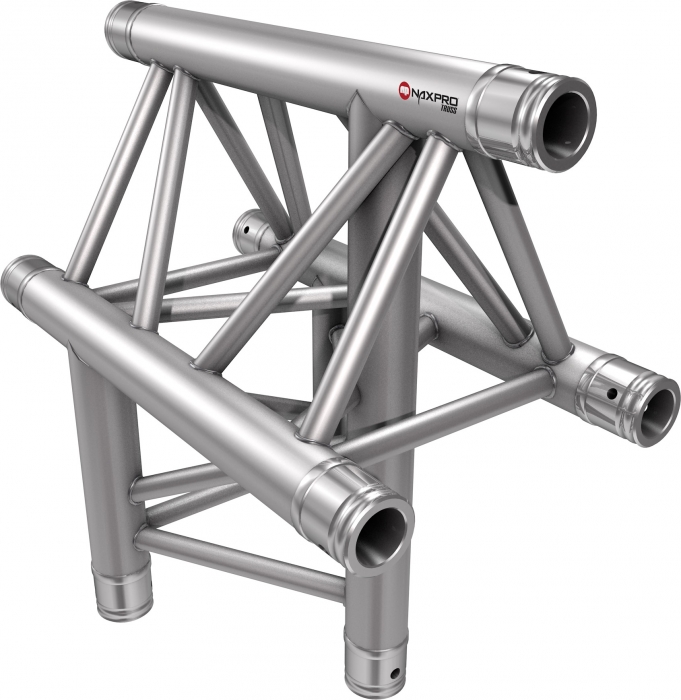

Truss T-stuk FD33 / C39
Art.-Nr.: 300330039
 |
3-weg T-stuk 90° verticaal; Top boven; Lengte zijstukken: 500 mm; Gewicht: 7,3 kg

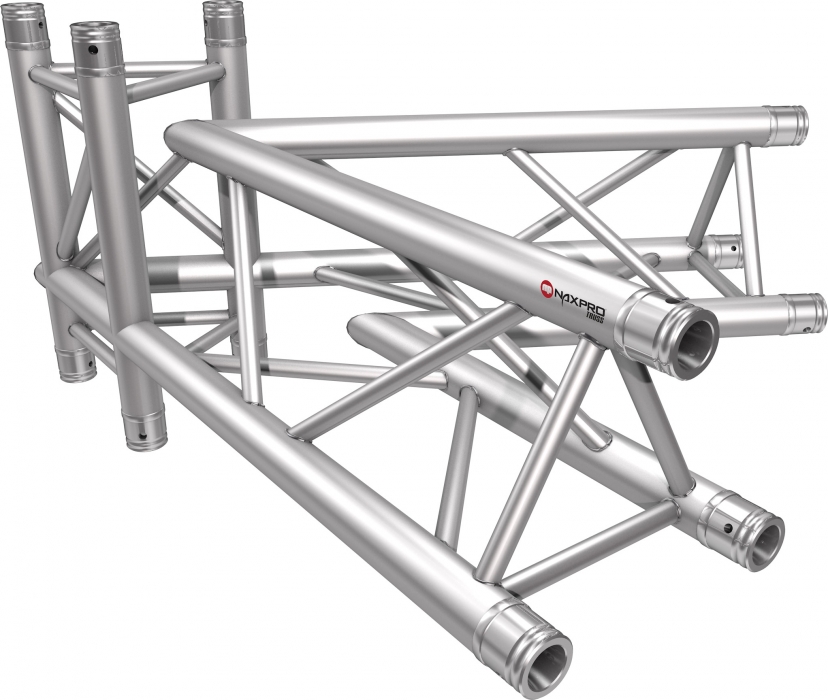

Hoek van truss FD33 / C20-4
Art.-Nr.: 300339120
 |
4-weg hoek 60°;
Lengte zijstukken: 1000 | 500 mm;
Gewicht: 13,4 kg

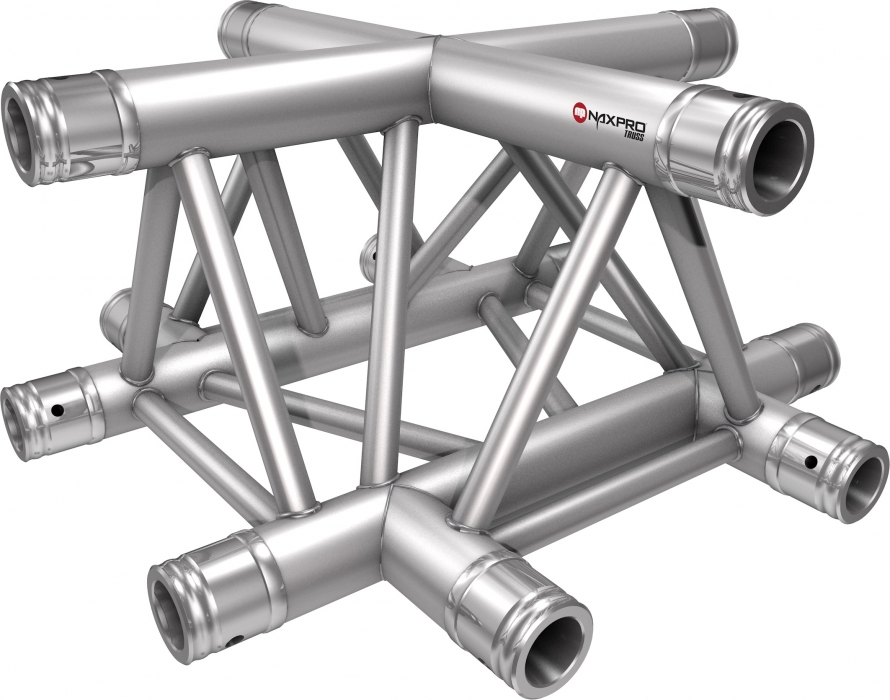

Truss kruis FD33 / C41
Art.-Nr.: 300330041
 |
4-weg kruis 90°;
Lengte zijstukken: 500 mm;
Gewicht: 7,5 kg

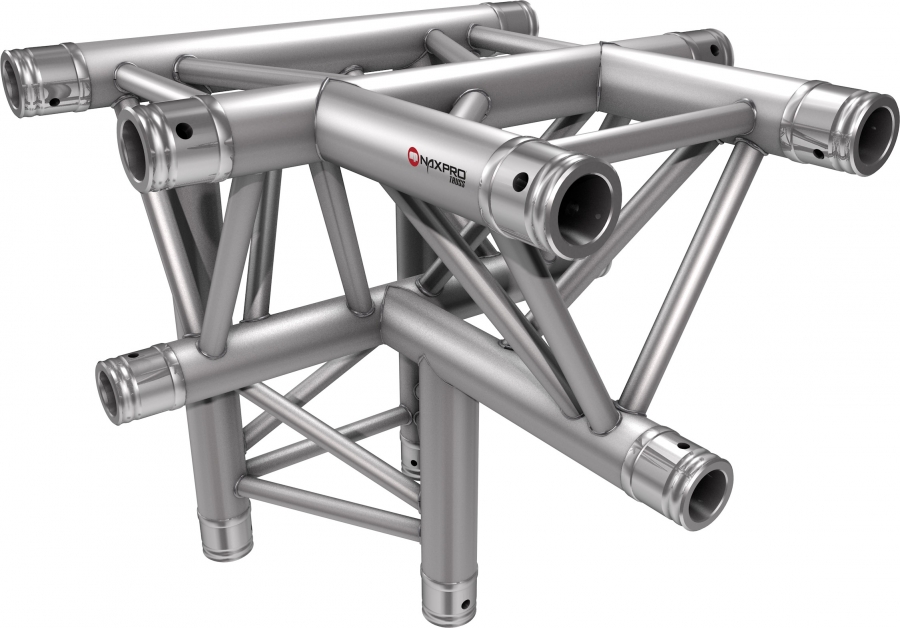

Truss T-stuk FD33 / C42
Art.-Nr.: 300330042
 |
4-weg T-stuk 90° Top beneden;
Lengte zijstukken: 500 mm;
Gewicht: 9,2 kg

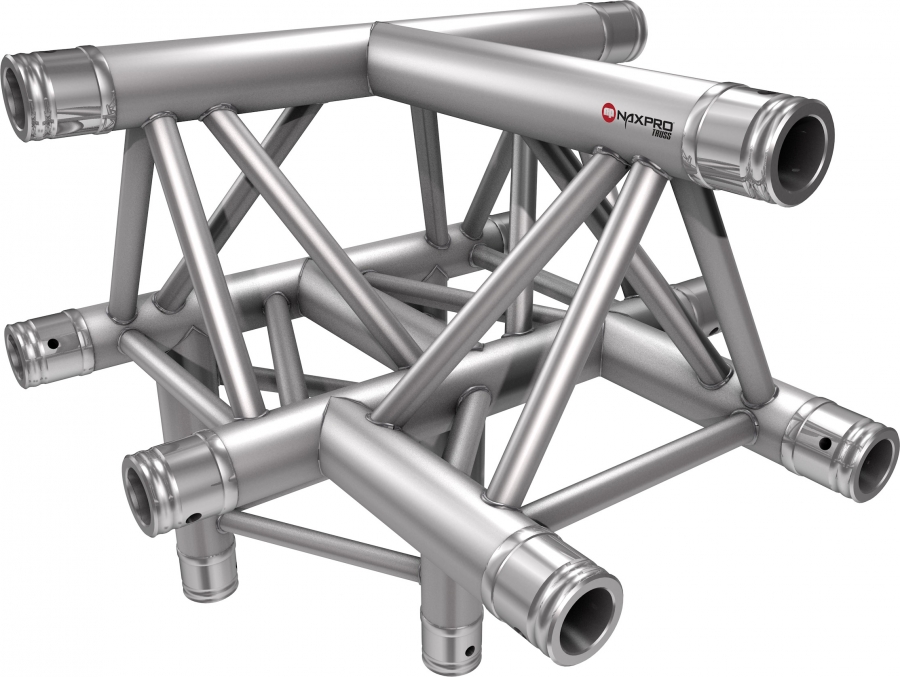

Truss T-stuk FD33 / C43
Art.-Nr.: 300330043
 |
4-weg T-stuk 90° Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 9,0 kg

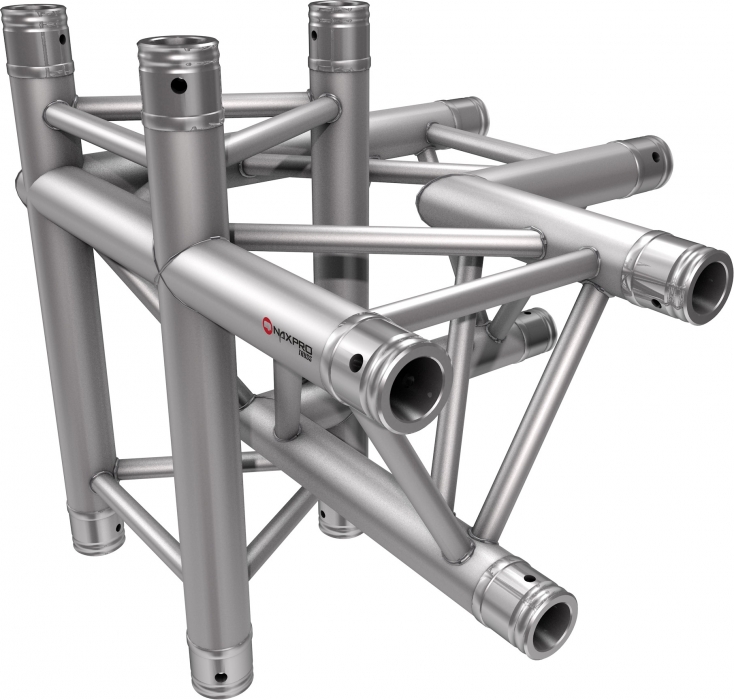

Hoek van truss FD33 / C44
Art.-Nr.: 300330044
 |
4-weg hoek 90° - links;
Lengte zijstukken: 500 mm;
Gewicht: 9,5 kg

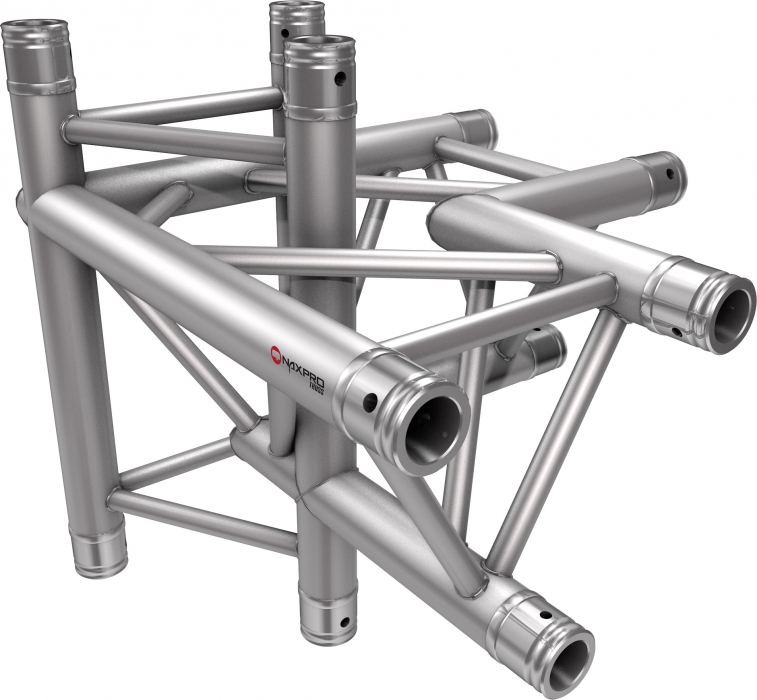

Hoek van truss FD33 / C45
Art.-Nr.: 300330045
 |
4-weg hoek 90° - rechts;
Lengte zijstukken: 500 mm;
Gewicht: 9,5 kg

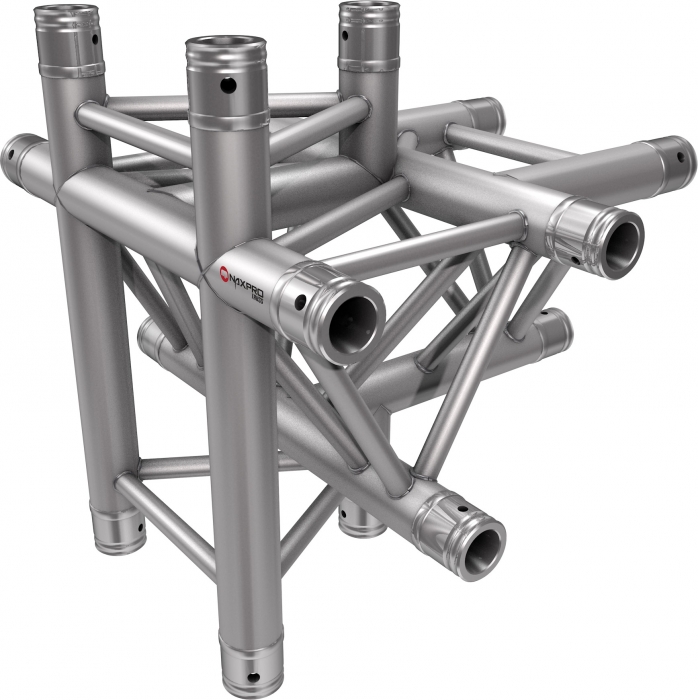

Truss T-stuk FD33 / C51
Art.-Nr.: 300330051
 |
5-weg T-stuk 90°;
Lengte zijstukken: 500 mm;
Gewicht: 11,0 kg

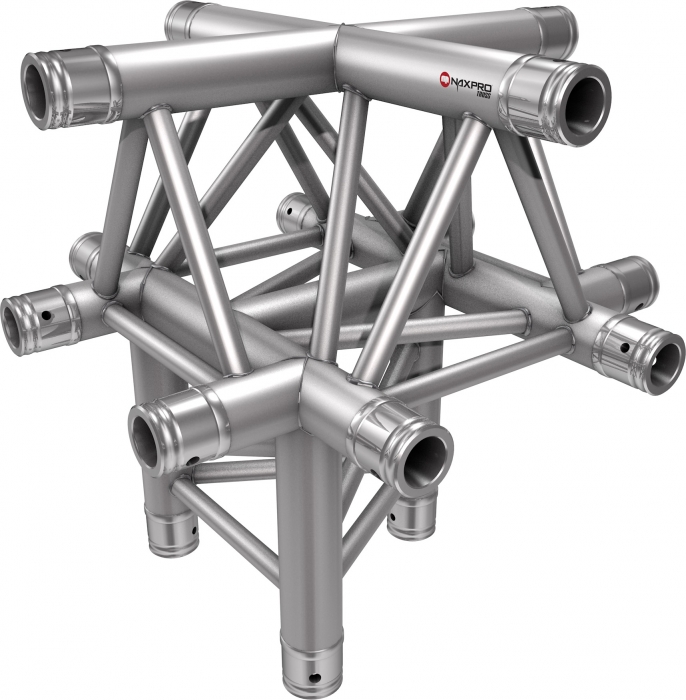

Truss kruis FD33 / C52
Art.-Nr.: 300330052
 |
5-weg kruis 90° Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 11,0 kg

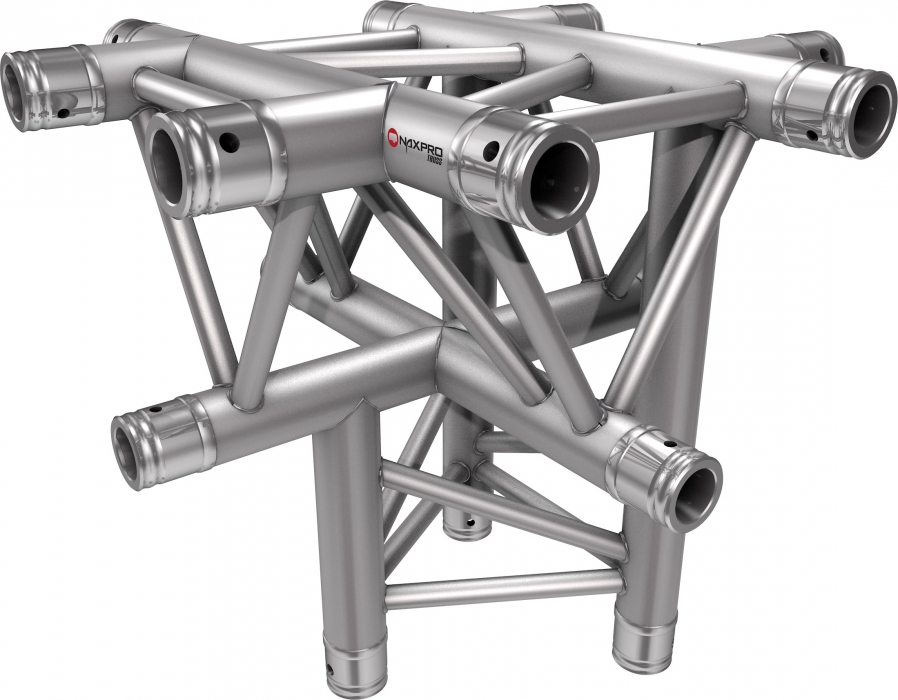

Truss kruis FD33 / C53
Art.-Nr.: 300330053
 |
5-weg kruis 90° Top beneden; Lengte zijstukken: 500 mm; Gewicht: 11,0 kg

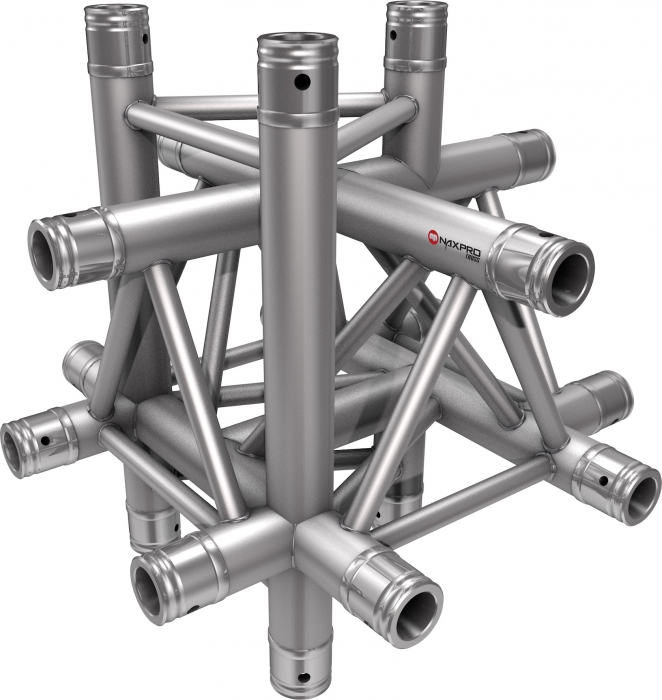

Truss kruis FD33 / C61
Art.-Nr.: 300330061
 |
6-weg kruis 90°;
Lengte zijstukken: 500 mm;
Gewicht: 13,0 kg

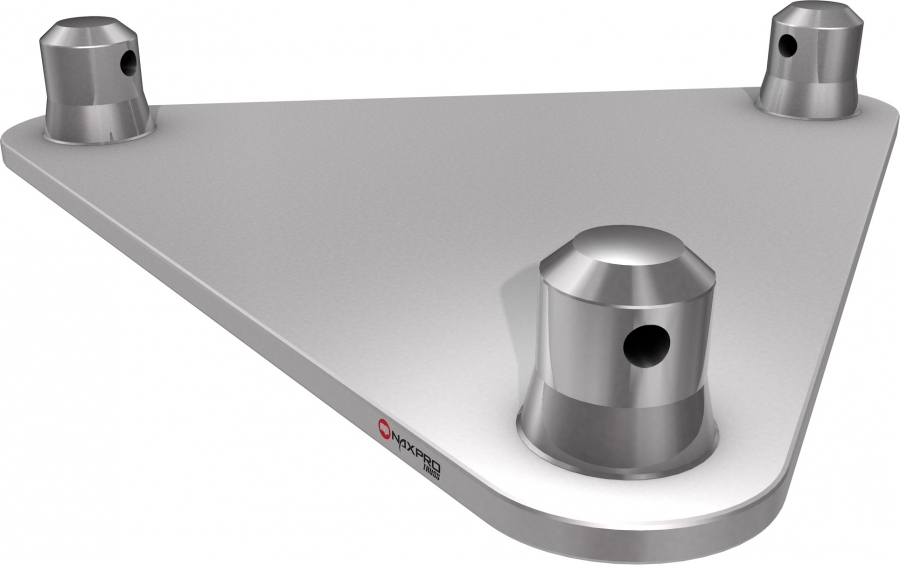

Bodemplaat FD33
Art.-Nr.: 300330000
 |
Afmetingen: 313 x 280 x 5 mm; Gewicht: 1,3 kg

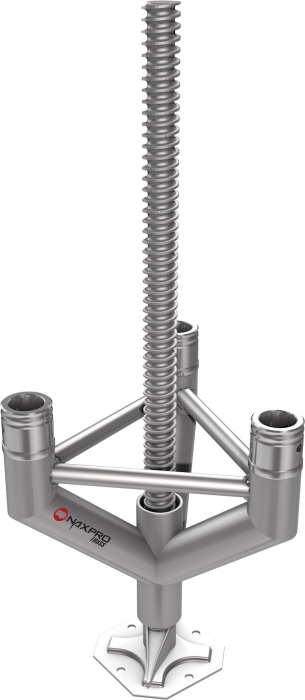

FD33 nivellerend voetstuk
Art.-Nr.: 300330005
 |
Max. belasting: 200 kg;
Max. hoogte: 700 mm;
Min. hoogte: 350 mm

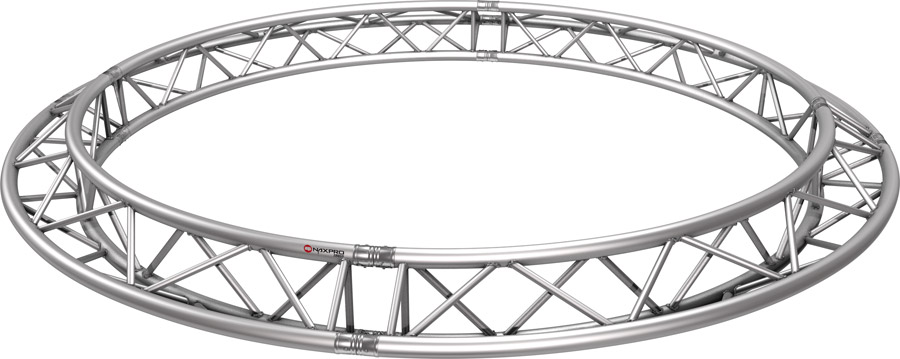

Cirkels van truss-systemen FD 33

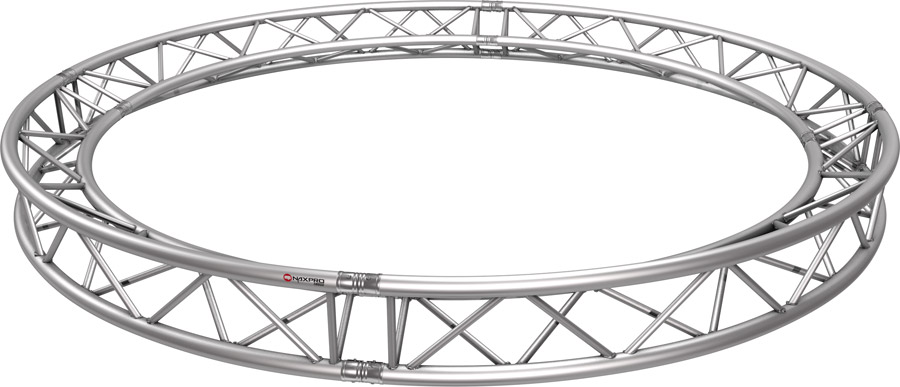

Cirkel FD 33 Top binnen
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 33 Top binnen per strekkende meter (omtrek) | 4,10 | 301331001 | |
| FD 33 Top binnen (4 x 90°) | 200 | 25,75 | 301331020 |
| FD 33 Top binnen (4 x 90°) | 300 | 38,62 | 301331030 |
| FD 33 Top binnen (4 x 90°) | 400 | 51,50 | 301331040 |
| FD 33 Top binnen (8 x 45°) | 500 | 64,37 | 301331050 |
| FD 33 Top binnen (8 x 45°) | 600 | 77,24 | 301331060 |
| FD 33 Top binnen (8 x 45°) | 700 | 90,20 | 301331070 |
| FD 33 Top binnen (8 x 45°) | 800 | 102,99 | 301331080 |
| FD 33 Top binnen (12 x 30°) | 900 | 115,87 | 301331090 |
| FD 33 Top binnen (12 x 30°) | 1000 | 128,74 | 301331100 |

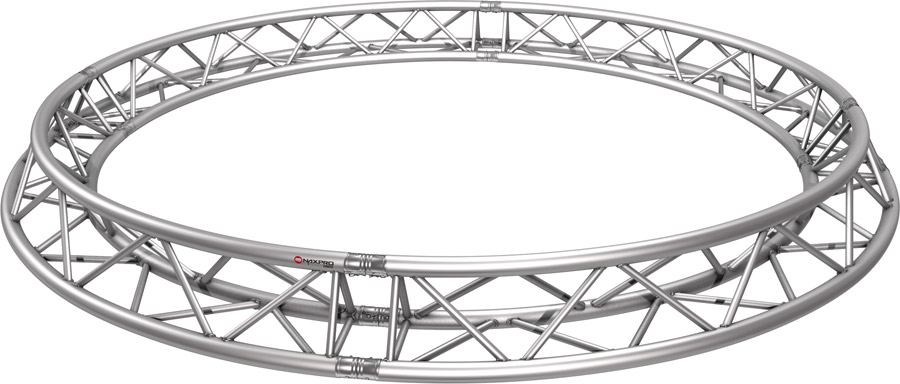

Cirkel FD 33 Top buiten
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 33 Top buiten per strekkende meter (omtrek) | 4,10 | 301332001 | |
| FD 33 Top buiten (4 x 90°) | 200 | 25,75 | 301332020 |
| FD 33 Top buiten (4 x 90°) | 300 | 38,62 | 301332030 |
| FD 33 Top buiten (4 x 90°) | 400 | 51,50 | 301332040 |
| FD 33 Top buiten (8 x 45°) | 500 | 64,37 | 301332050 |
| FD 33 Top buiten (8 x 45°) | 600 | 77,24 | 301332060 |
| FD 33 Top buiten (8 x 45°) | 700 | 90,20 | 301332070 |
| FD 33 Top buiten (8 x 45°) | 800 | 102,99 | 301332080 |
| FD 33 Top buiten (12 x 30°) | 900 | 115,87 | 301332090 |
| FD 33 Top buiten (12 x 30°) | 1000 | 128,74 | 301332100 |
Cirkel FD 33 Top boven/beneden
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 33 Top boven/beneden per strekkende meter (omtrek) | 4,10 | 301330001 | |
| FD 33 Top boven/beneden (4 x 90°) | 200 | 25,75 | 301330020 |
| FD 33 Top boven/beneden (4 x 90°) | 300 | 38,62 | 301330030 |
| FD 33 Top boven/beneden (4 x 90°) | 400 | 51,50 | 301330040 |
| FD 33 Top boven/beneden (8 x 45°) | 500 | 64,37 | 301330050 |
| FD 33 Top boven/beneden (8 x 45°) | 600 | 77,24 | 301330060 |
| FD 33 Top boven/beneden (8 x 45°) | 700 | 90,20 | 301330070 |
| FD 33 Top boven/beneden (8 x 45°) | 800 | 102,99 | 301330080 |
| FD 33 Top boven/beneden (12 x 30°) | 900 | 115,87 | 301330090 |
| FD 33 Top boven/beneden (12 x 30°) | 1000 | 128,74 | 301330100 |
