FD 23 Truss
Productoverzicht
De FD 23 serie is een truss-systeem in 3-punts uitvoering dat, ondanks de beperkte diameter van de draagbuizen van slechts 35 mm, professionele toepassing vindt in de evenemententechniek. Ook bij de standbouw en winkelinrichting wordt het FD 23 systeem met veel succes toegepast. Hoewel de afmetingen zeer beperkt zijn, is er nog voldoende marge voor belichting en reclame.
De onderdelen van het systeem worden door middel van conische verbindingsstukken krachtgesloten verbonden. De verbindingsstukken zijn inbegrepen in de levering. Om de onderdelen van het truss-systeem te verbinden is niet meer gereedschap nodig dan een lichte aluminium hamer. Speciale constructies en poedercoatings zijn op korte termijn leverbaar.
Gekeurde veiligheid
Afmetingen
Technische gegevens
| Breedte | 220 mm |
| Hoogte: | 195 mm |
| Draagbuis: | 35 x 2 mm |
| Diagonalen: | 10 x 2 mm |
| Legering: | EN-AW 6060 T66 |
Belastingstabel FD 23
| Spanwijdte | Gelijkmatig verdeelde last |
Doorbuiging | Centrale puntbelasting | Doorbuiging |
| m | kg/m | mm | kg | mm |
| 1,0 | 500,4 | 0,3 | 500,4 | 0,4 |
| 2,0 | 249,1 | 2,0 | 315,1 | 2,1 |
| 3,0 | 138,8 | 5,8 | 208,2 | 4,6 |
| 4,0 | 77,1 | 10,3 | 154,1 | 8,3 |
| 5,0 | 48,5 | 16,1 | 121,2 | 13,0 |
| 6,0 | 33,0 | 23,2 | 98,9 | 18,9 |
| 7,0 | 23,6 | 31,6 | 82,7 | 25,9 |
| 8,0 | 17,5 | 41,4 | 70,2 | 34,2 |
Grote lasten van hetzelfde gewicht moeten als ideale gevallen worden beschouwd. De overdracht van de last moet plaatsvinden op de kruisvlakken.
Overspanningen, hoeken en componenten FD 23

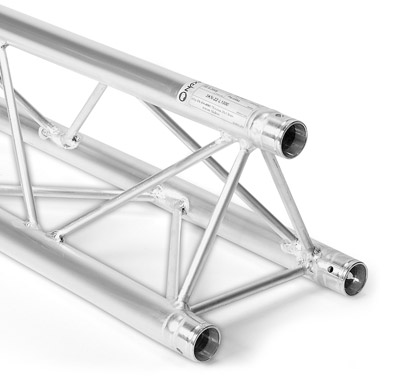

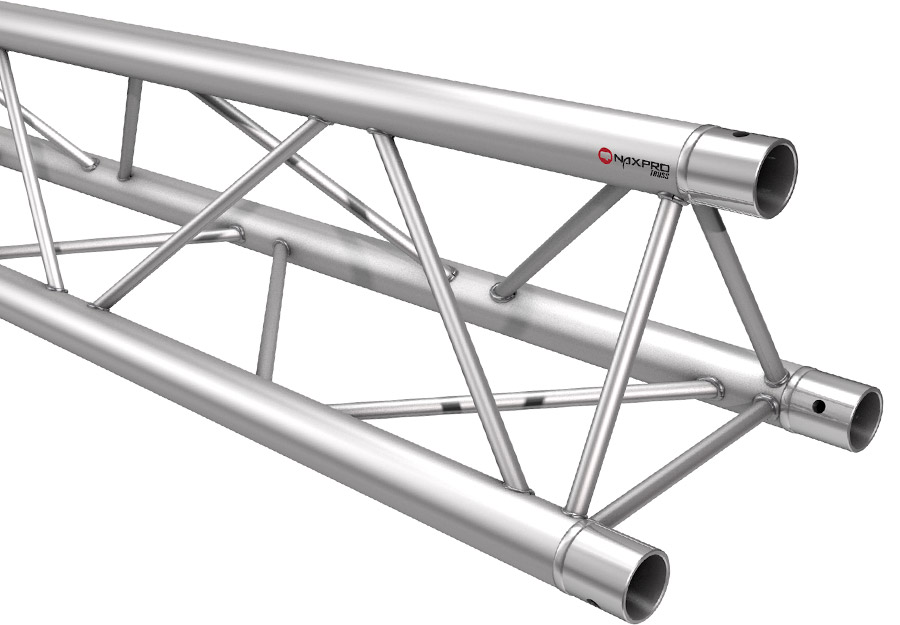

Overspanningen FD 23
|
| Lengte | Gewicht | Art.-Nr. | Lengte | Gewicht | Art.-Nr. |
| cm | kg | cm | kg | ||
| 25 | 1,10 | 300230250 | 175 | 4,50 | 300231750 |
| 50 | 1,70 | 300230500 | 200 | 4,80 | 300232000 |
| 75 | 2,20 | 300230750 | 250 | 6,30 | 300232500 |
| 100 | 2,80 | 300231000 | 300 | 7,30 | 300233000 |
| 125 | 3,30 | 300231250 | 350 | 8,40 | 300233500 |
| 150 | 4,00 | 300231500 | 400 | 9,60 | 300234000 |

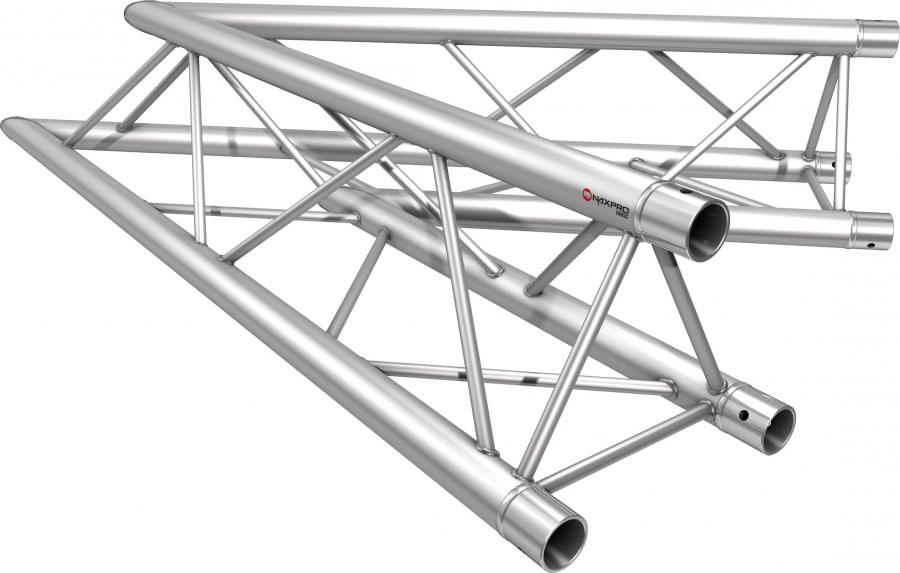

Hoek van truss FD23 / C19
Art.-Nr.: 300230019
 |
2-weg hoek 45°
Lengte zijstukken: 1000 mm; Gewicht: 3,2 kg

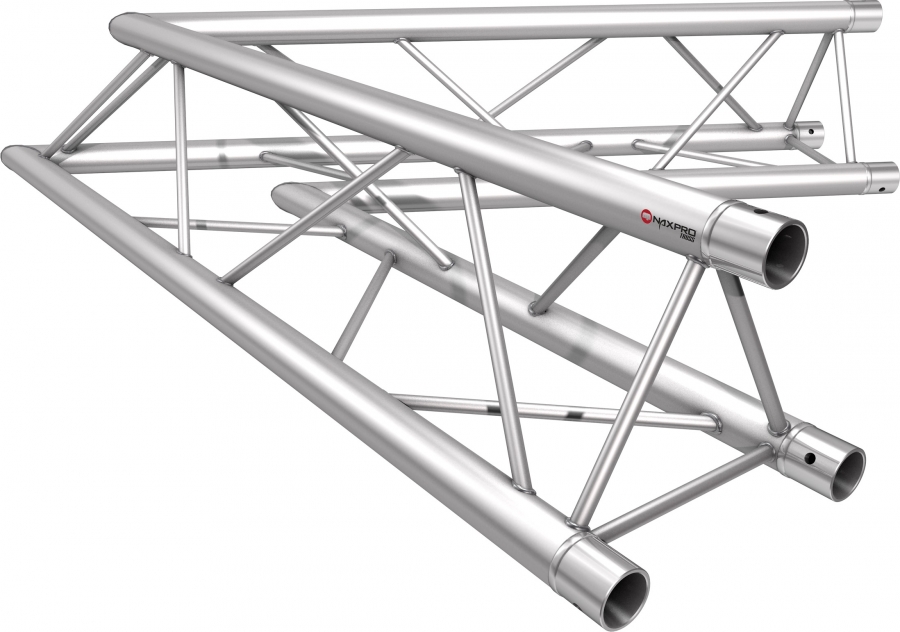

Hoek van truss FD23 / C20
Art.-Nr.: 300230020
 |
2-weg hoek 60°
Lengte zijstukken: 1000 mm; Gewicht: 3,0 kg

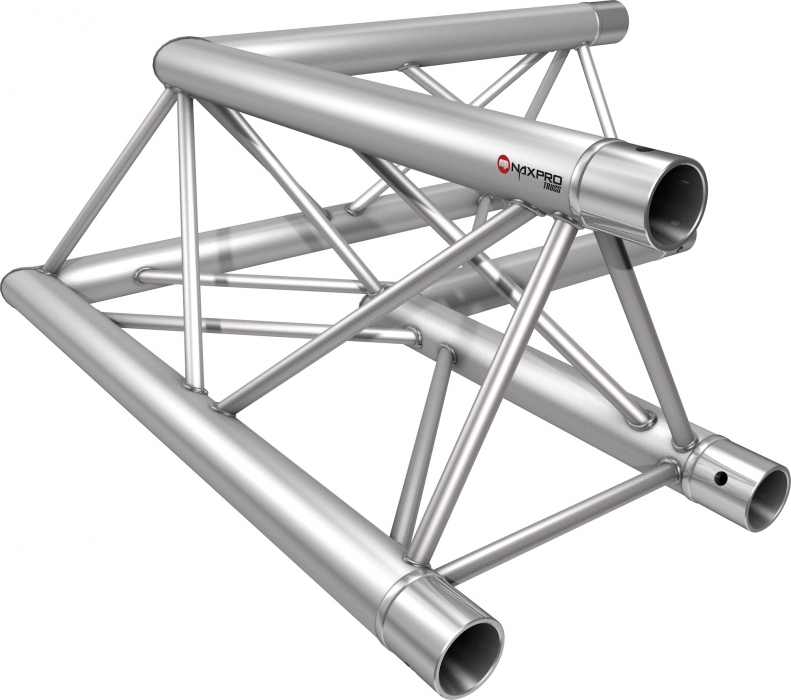

Hoek van truss FD23 / C21
Art.-Nr.: 300230021
 |
2-weg hoek 90°
Lengte zijstukken: 500 mm; Gewicht: 2,8 kg

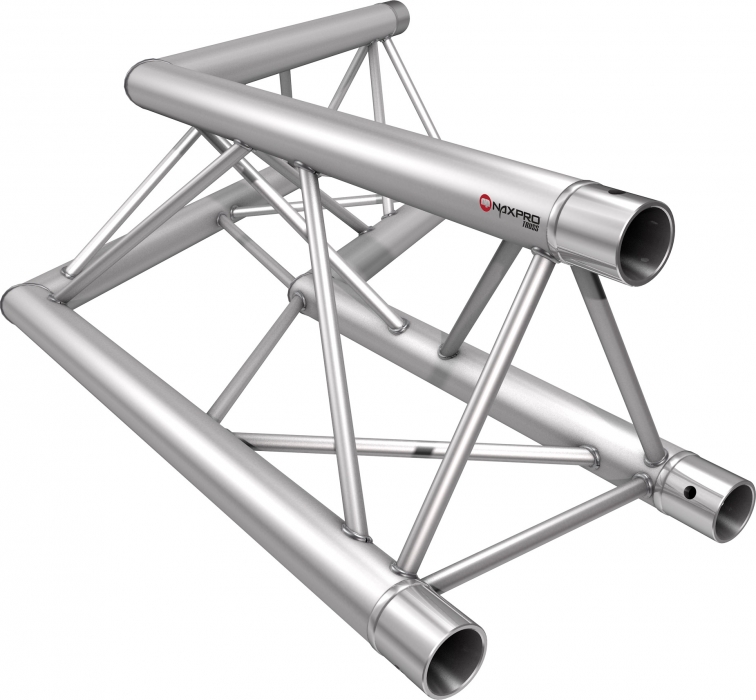

Hoek van truss FD23 / C22
Art.-Nr.: 300230022
 |
2-weg hoek 120°
Lengte zijstukken: 500 mm; Gewicht: 2,8 kg

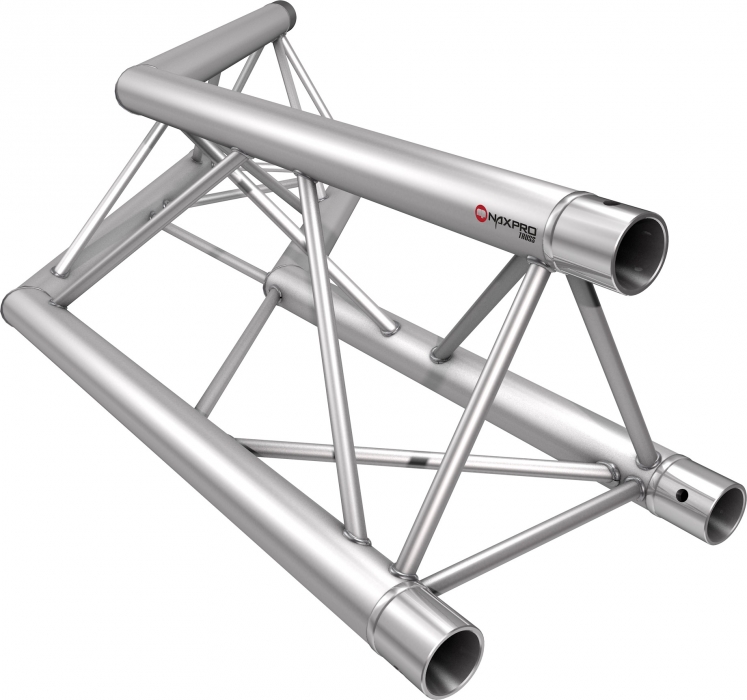

Hoek van truss FD23 / C23
Art.-Nr.: 300230023
 |
2-weg hoek 135°
Lengte zijstukken: 500 mm; Gewicht: 2,8 kg

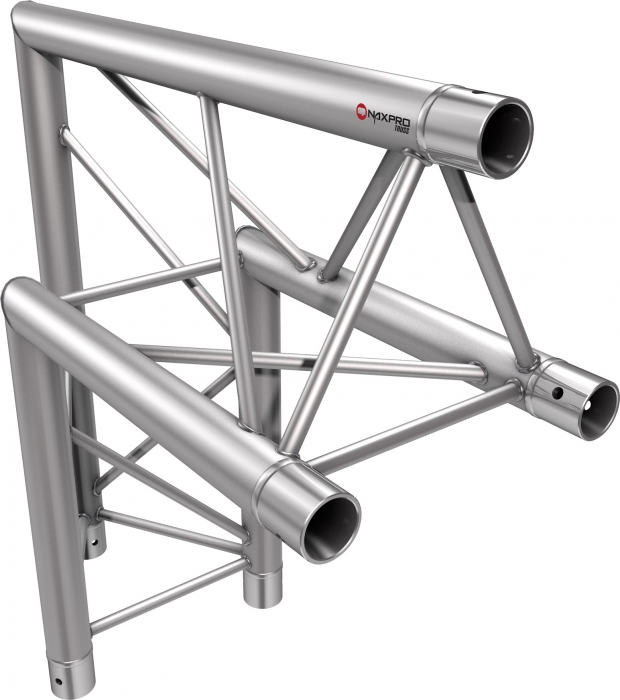

Hoek van truss FD23 / C24
Art.-Nr.: 300230024
 |
2-weg hoek 90° Top boven;
Lengte zijstukken: 500 mm; Gewicht: 2,8 kg
Hoek van truss FD23 / C25
Art.-Nr.: 300230025
 |
2-weg hoek 90° Top beneden; Lengte zijstukken: 500 mm; Gewicht: 2,8 kg

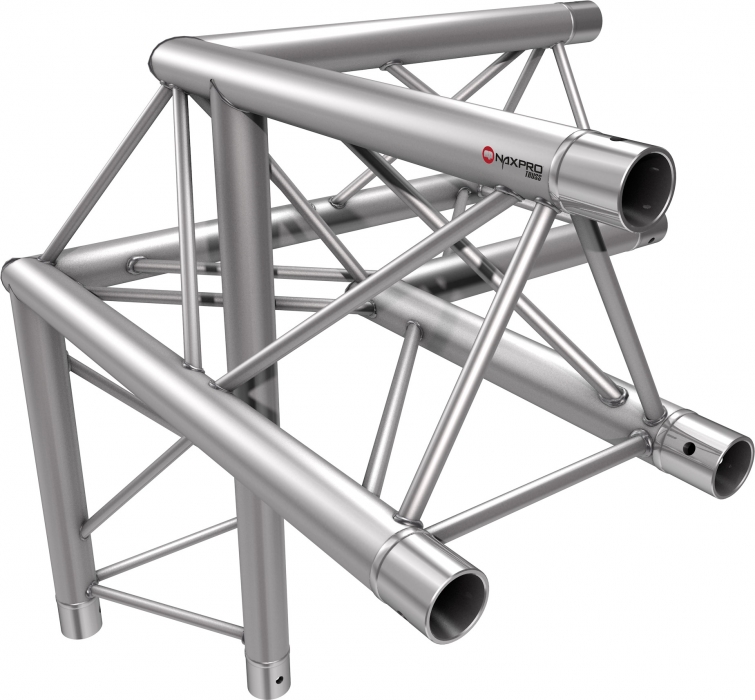

Hoek van truss FD23 / C31
Art.-Nr.: 300230031
 |
3-weg hoek 90° Top boven-links; Lengte zijstukken: 500 mm; Gewicht: 3,8 kg

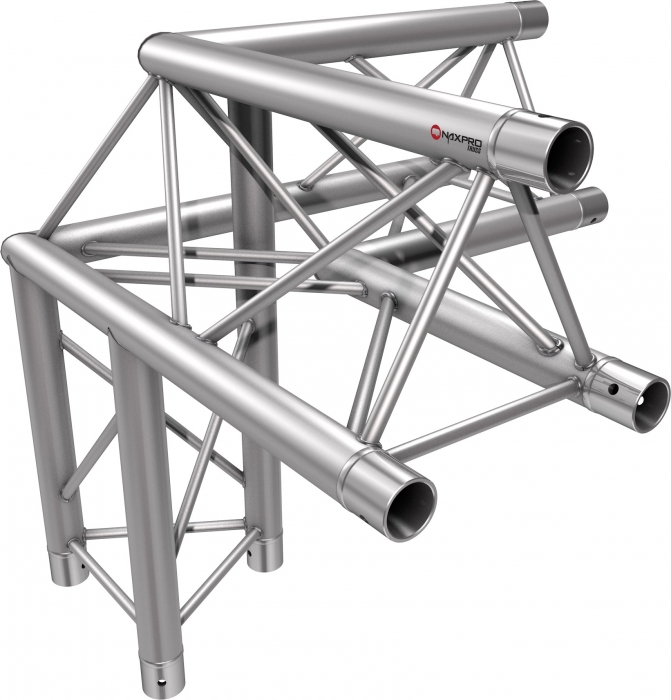

Hoek van truss FD23 / C32
Art.-Nr.: 300230032
 |
3-weg hoek 90° Top boven-rechts; Lengte zijstukken: 500 mm; Gewicht: 3,8 kg
Hoek van truss FD23 / C32
Art.-Nr.: 300230032
 |
3-weg hoek 120° Top boven-rechts; Lengte zijstukken: 500 mm; Gewicht: 3,8 kg

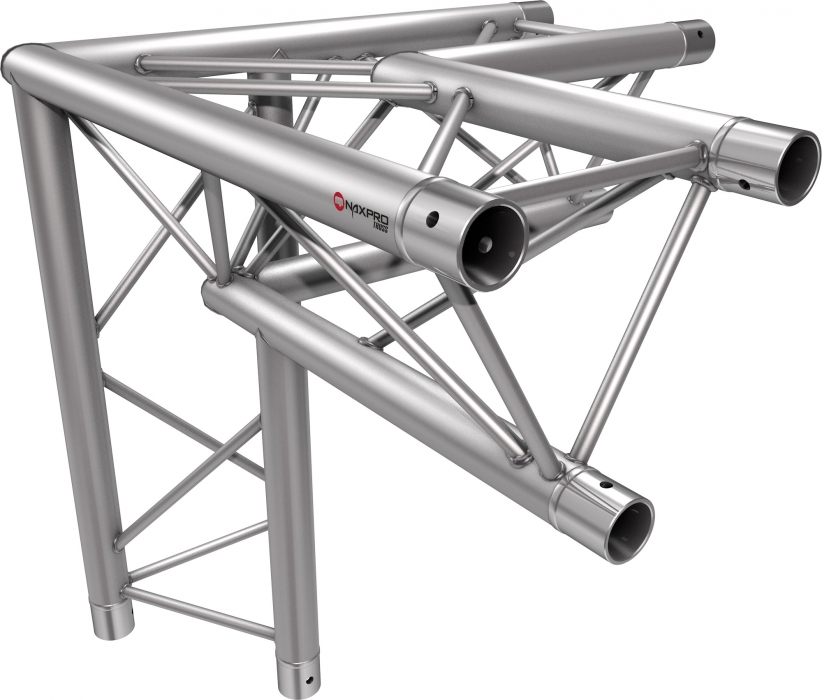

Hoek van truss FD23 / C33
Art.-Nr.: 300230033
 |
3-weg hoek 90° Top beneden-links; Lengte zijstukken: 500 mm; Gewicht: 3,8 kg

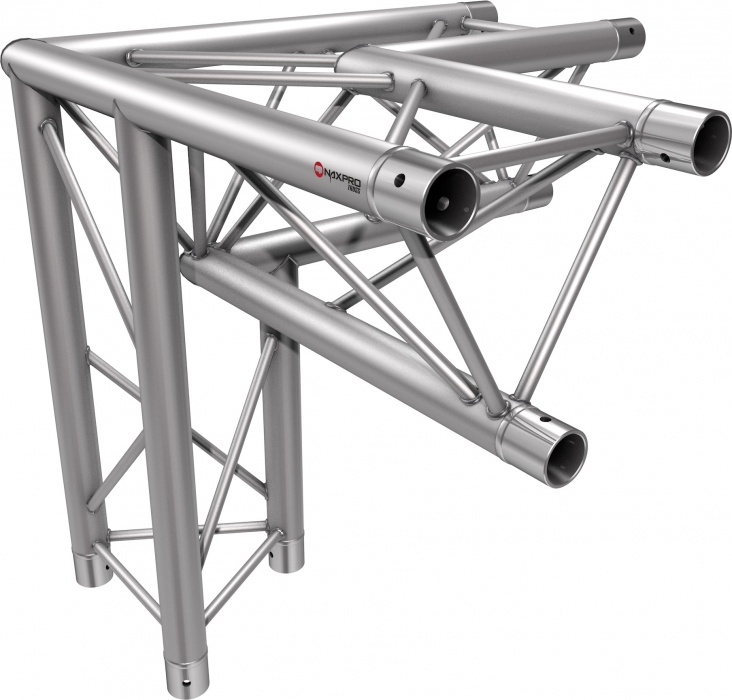

Hoek van truss FD23 / C34
Art.-Nr.: 300230034
 |
3-weg hoek 90° Top beneden-rechts; Lengte zijstukken: 500 mm; Gewicht: 3,8 kg

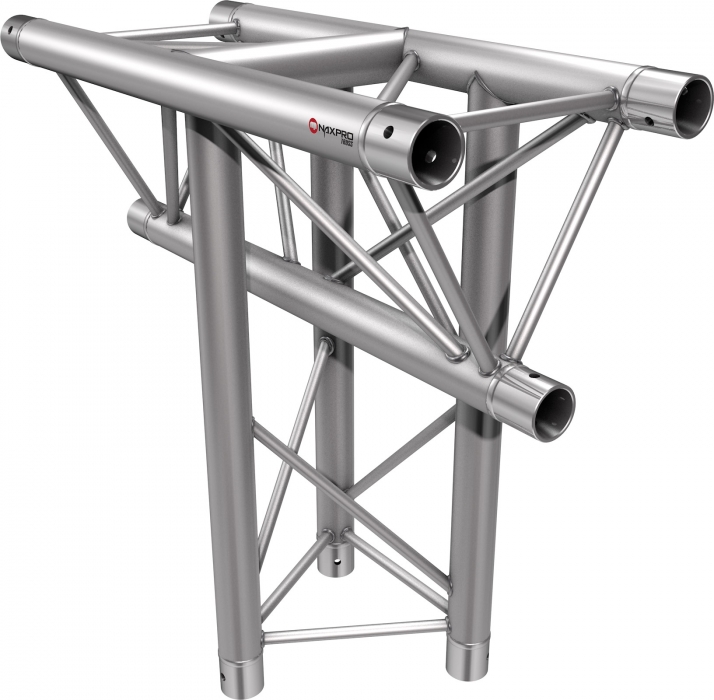

Truss T-stuk FD23 / C35
Art.-Nr.: 300230035
 |
3-weg T-stuk 90° verticaal; Top beneden; Lengte zijstukken: 500 mm; Gewicht: 3,5 kg

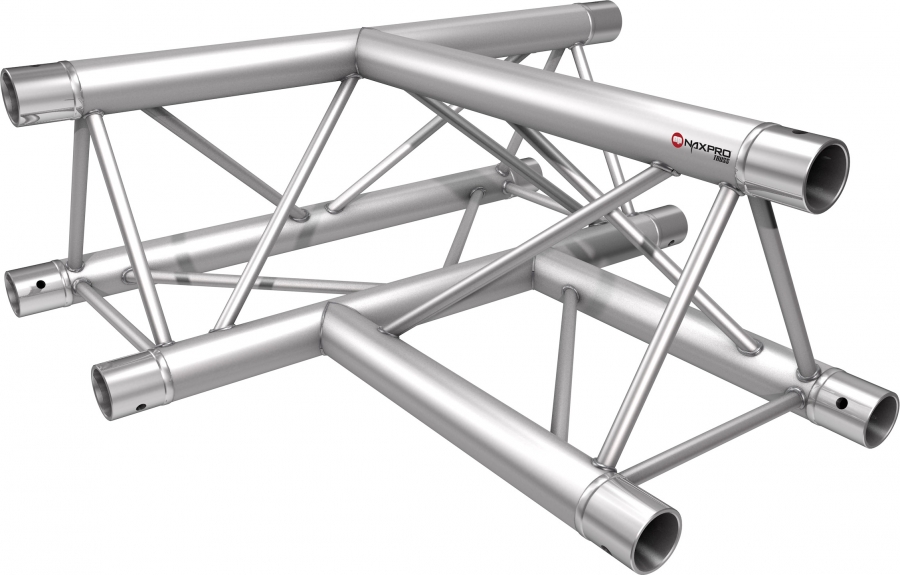

Truss T-stuk FD23 / C36
Art.-Nr.: 300230036
 |
3-weg T-stuk 90° horizontaal; Lengte zijstukken: 500 mm; Gewicht: 3,4 kg

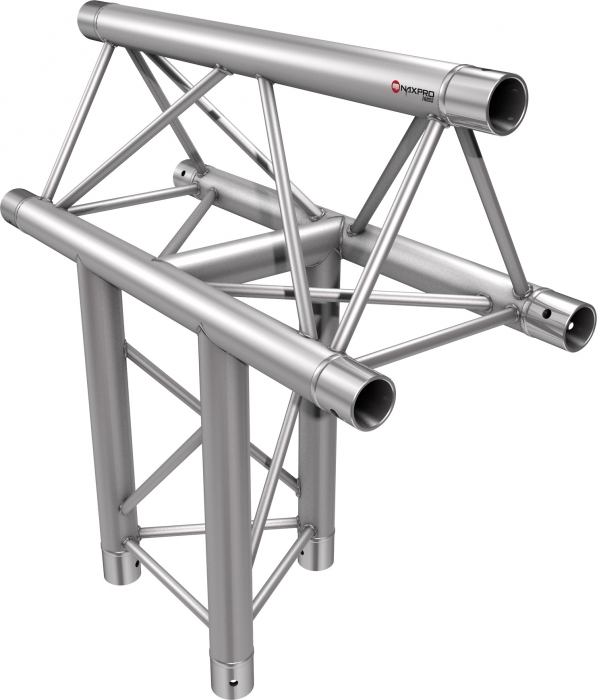

Truss T-stuk FD23 / C37
Art.-Nr.: 300230037
 |
3-weg T-stuk 90° verticaal; Top boven; Lengte zijstukken: 500 mm; Gewicht: 3,5 kg

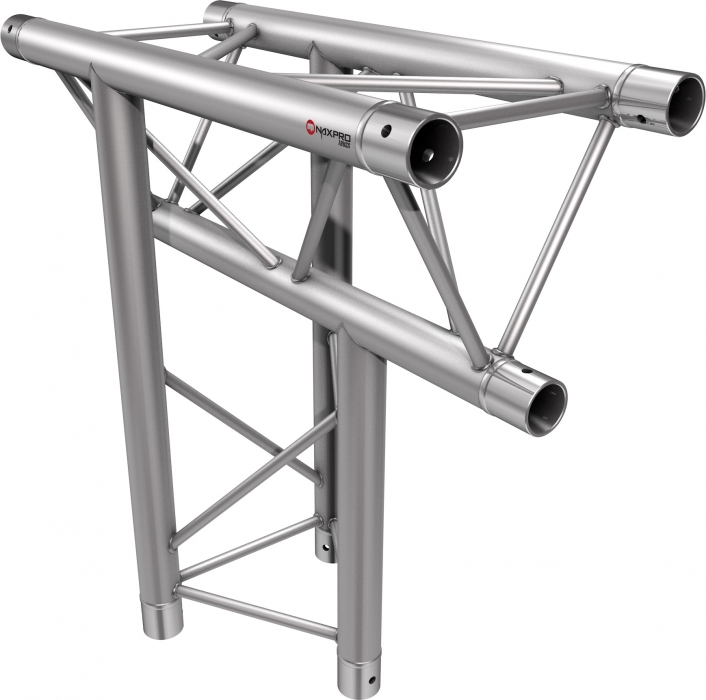

Truss T-stuk FD23 / C38
Art.-Nr.: 300230038
 |
3-weg T-stuk 90° verticaal; Top beneden; Lengte zijstukken: 500 mm; Gewicht: 3,5 kg

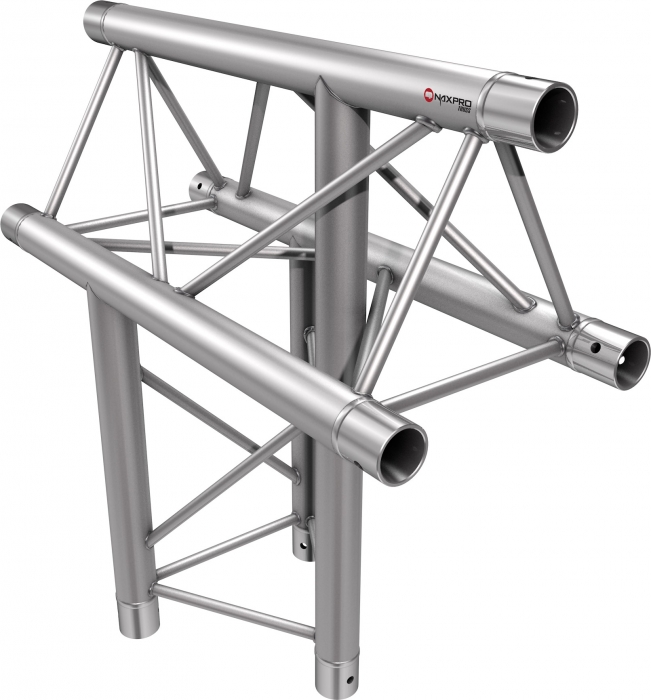

Truss T-stuk FD23 / C39
Art.-Nr.: 300230039
 |
3 weg T-stuk 90° verticaal; Top boven; Schachtlengte: 500 mm; Gewicht: 3,5 kg

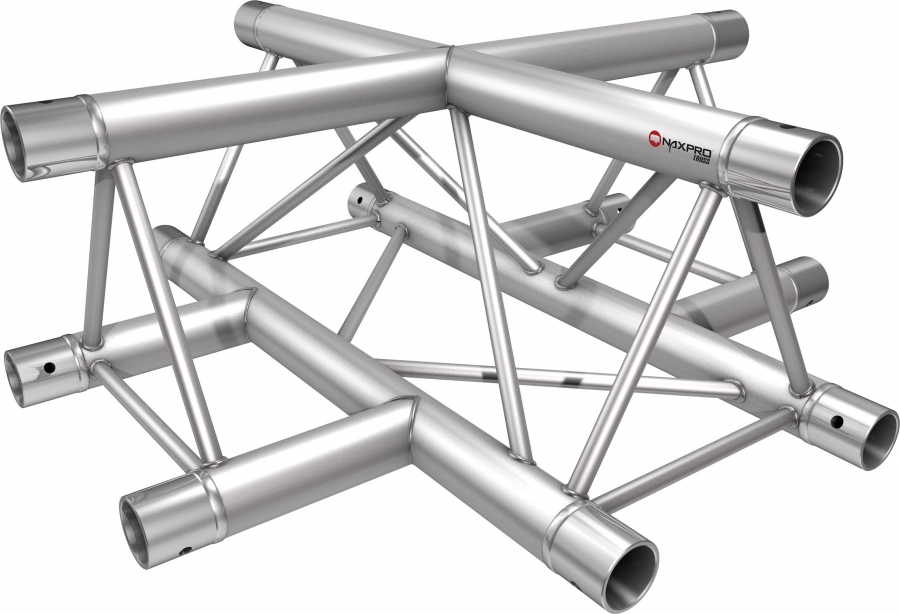

Truss kruis FD23 / C41
Art.-Nr.: 300230041
 |
4 weg kruis 90°;
Schachtlengte: 500 mm;
Gewicht: 4,6 kg

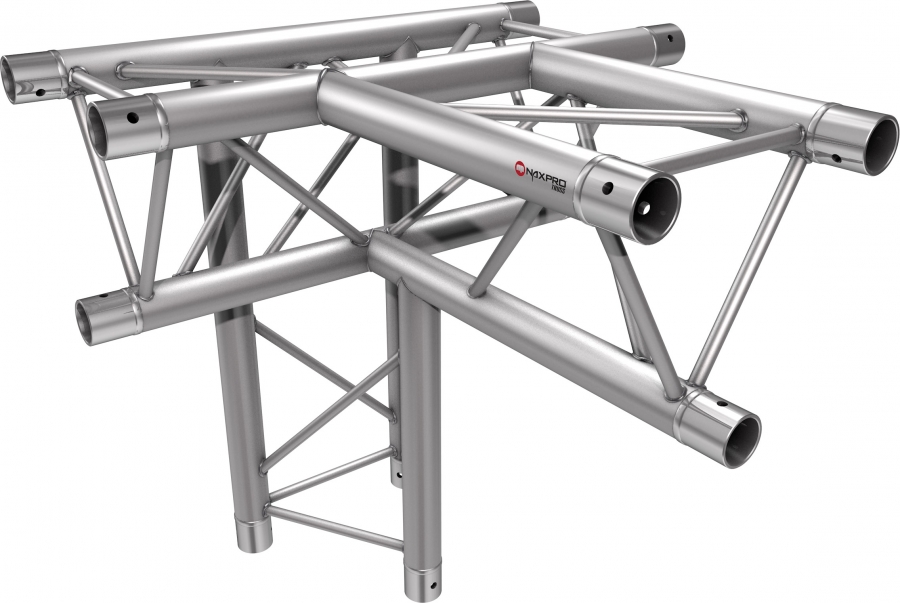

Truss T-stuk FD23 / C42
Art.-Nr.: 300230042
 |
4 weg T-stuk 90° Top beneden;
Schachtlengte: 500 mm;
Gewicht: 4,6 kg

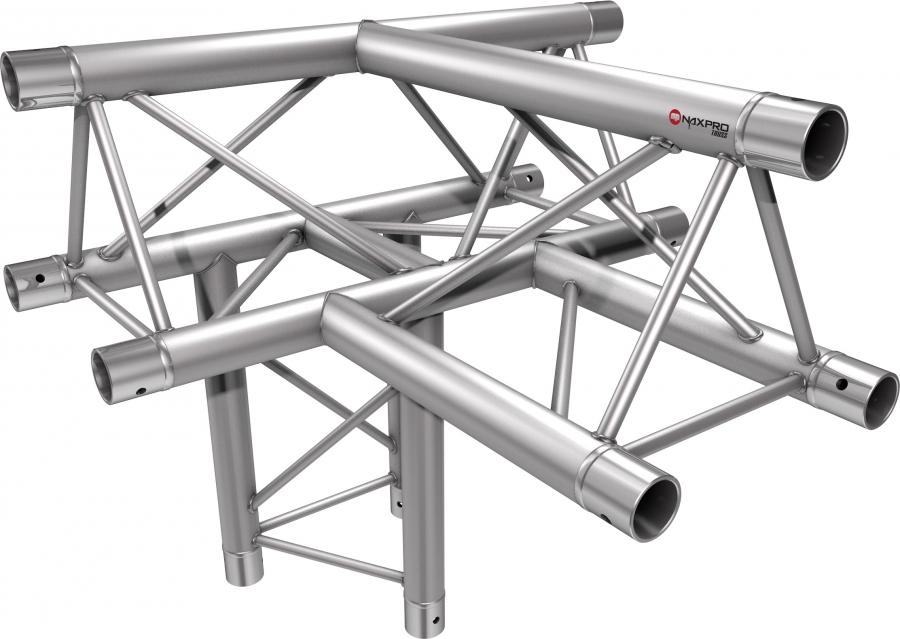

Truss T-stuk FD23 / C43
Art.-Nr.: 300230043
 |
4 weg T-stuk 90° Top boven;
Schachtlengte: 500 mm;
Gewicht: 4,6 kg

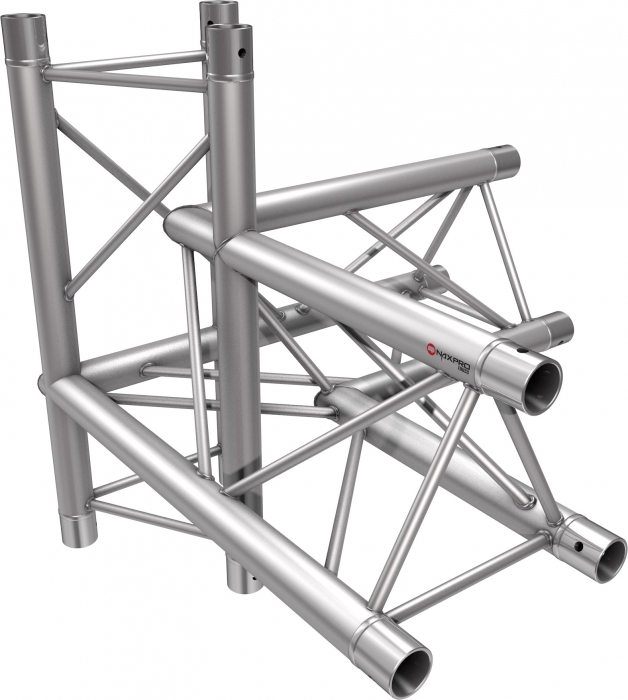

Hoek van truss FD23 / C44
Art.-Nr.: 300230044
 |
4-weg hoek 90°- links;
Lengte zijstukken: 500 mm;
Gewicht: 4,6 kg

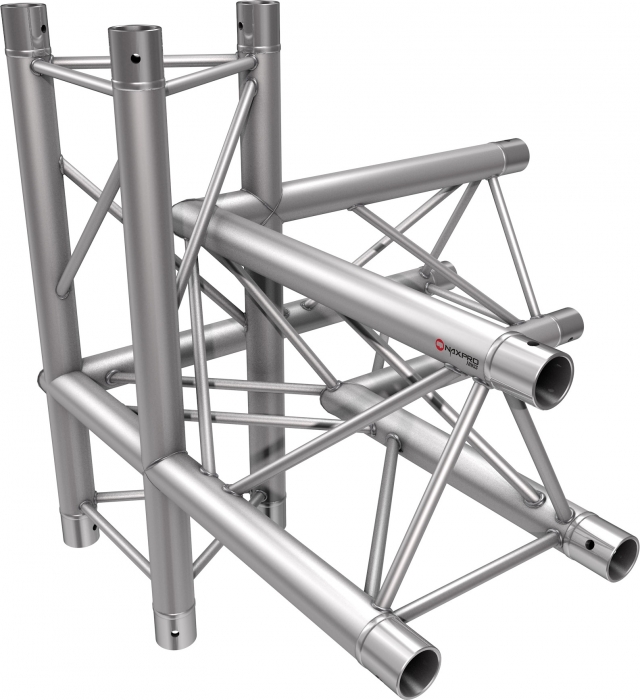

Hoek van truss FD23 / C45
Art.-Nr.: 300230045
 |
4-weg hoek 90°- rechts;
Lengte zijstukken: 500 mm;
Gewicht: 4,6 kg

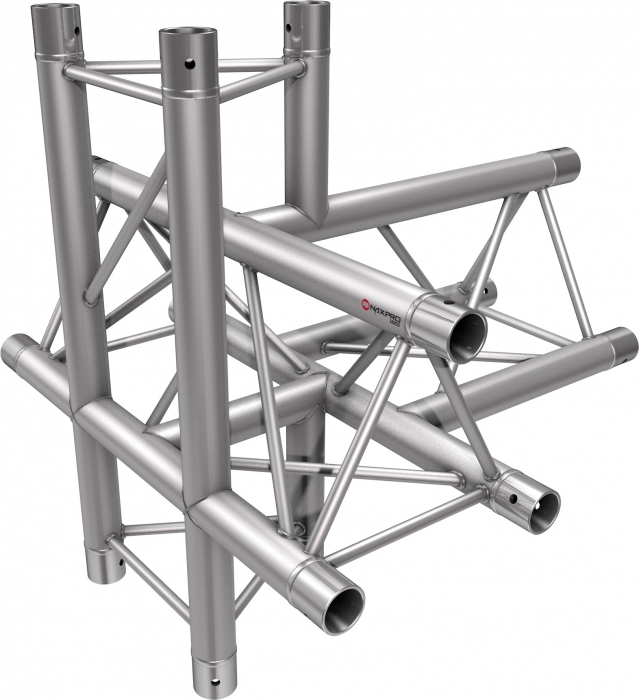

Truss T-stuk FD23 / C51
Art.-Nr.: 300230051
 |
5-weg T-stuk 90°;
Lengte zijstukken: 500 mm;
Gewicht: 5,0 kg
Truss kruis FD23 / C52
Art.-Nr.: 300230052
 |
5-weg kruis 90° Top boven;
Lengte zijstukken: 500 mm;
Gewicht: 5,0 kg

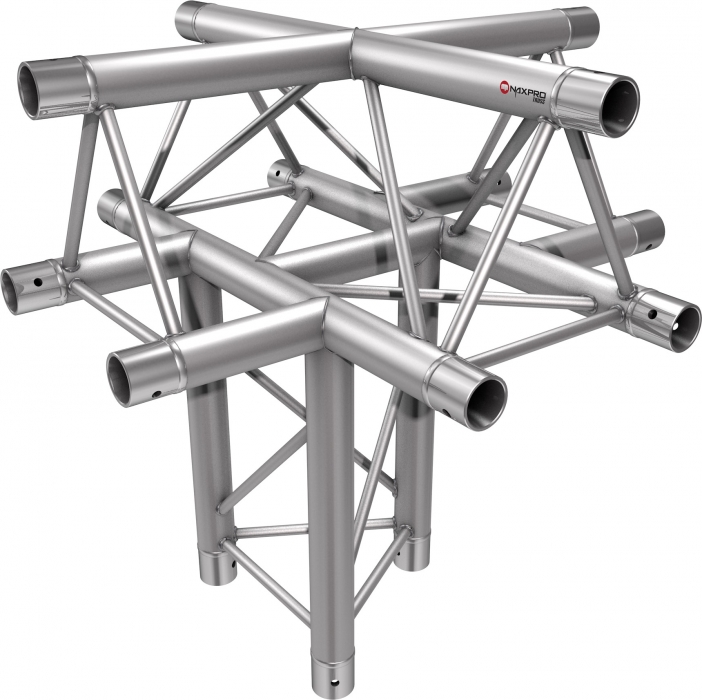

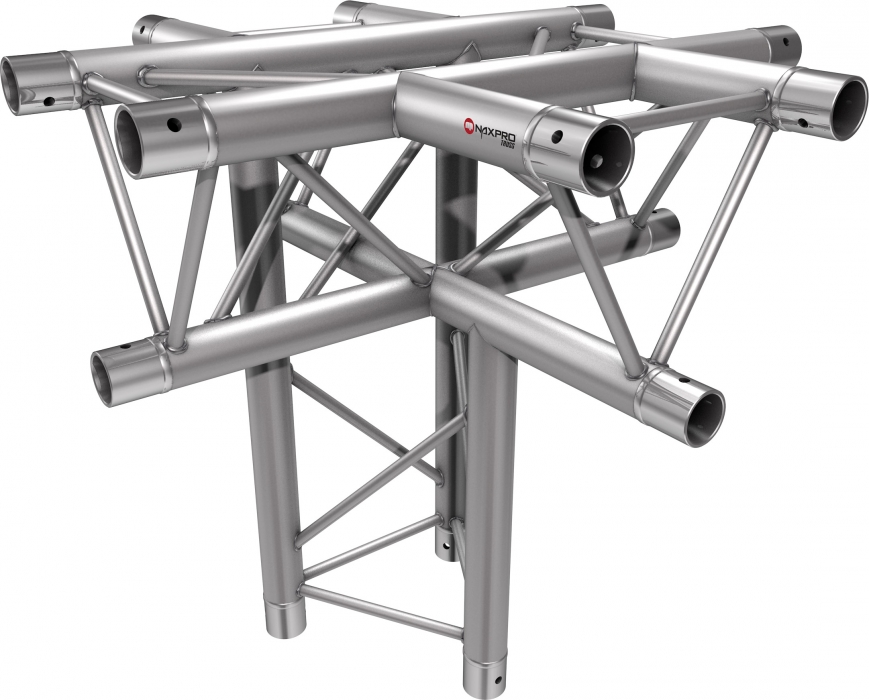

Truss kruis FD23 / C53
Art.-Nr.: 300230053
 |
5-weg kruis 90° Top beneden;
Lengte zijstukken: 500 mm;
Gewicht: 5,0 kg

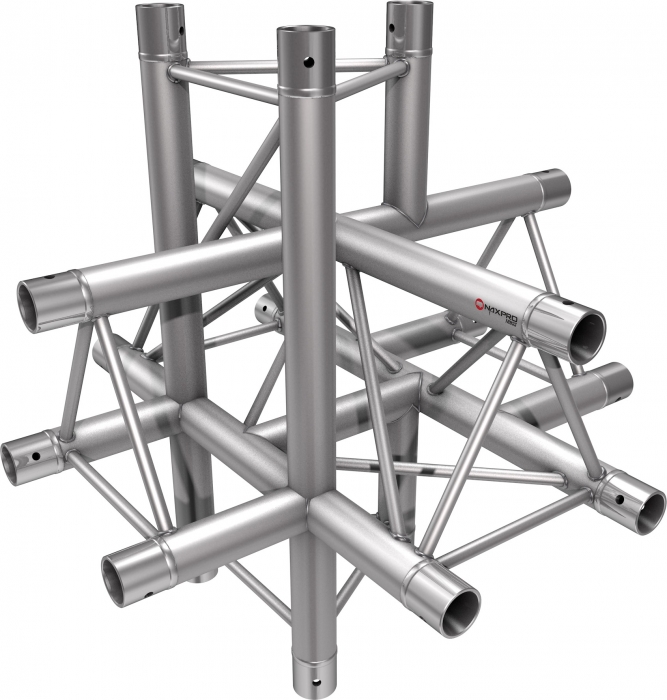

Truss kruis FD23 / C61
Art.-Nr.: 300230061
 |
6-weg kruis 90°;
Lengte zijstukken: 500 mm;
Gewicht: 5,5 kg

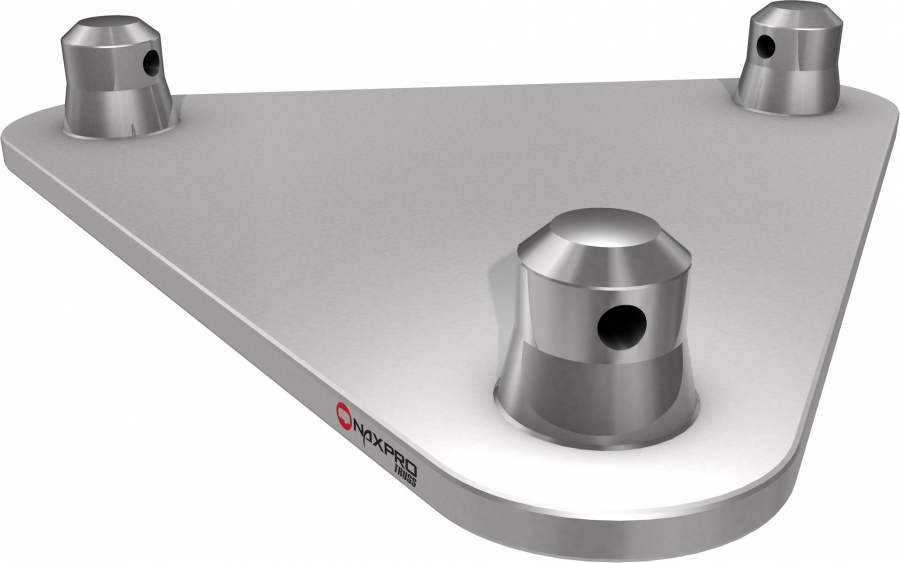

Bodemplaat FD23
Art.-Nr.: 300230000
 |
Afmetingen: 240 x 219 x 5 mm; Gewicht: 1,0 kg

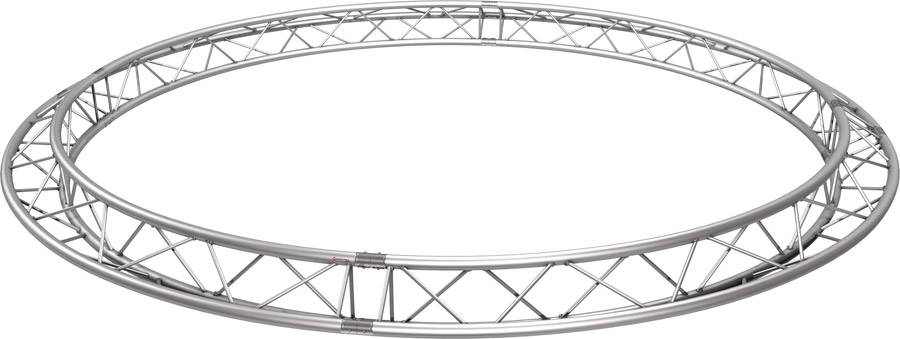

Cirkels van truss-systemen FD 23

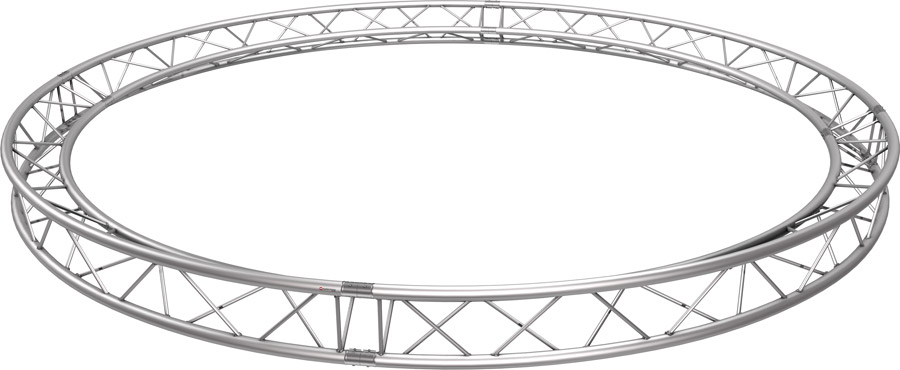

Cirkel FD 23 Top binnen
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 23 Top binnen strekkende meter (omtrek) | 2,10 | 301231001 | |
| FD 23 Top binnen (4 x 90°) | 200 | 13,19 | 301231020 |
| FD 23 Top binnen (4 x 90°) | 300 | 19,78 | 301231030 |
| FD 23 Top binnen (4 x 90°) | 400 | 26,38 | 301231040 |
| FD 23 Top binnen (8 x 45°) | 500 | 32,97 | 301231050 |
| FD 23 Top binnen (8 x 45°) | 600 | 39,56 | 301231060 |
| FD 23 Top binnen (8 x 45°) | 700 | 46,20 | 301231070 |
| FD 23 Top binnen (8 x 45°) | 800 | 52,75 | 301231080 |
| FD 23 Top binnen (12 x 30°) | 900 | 59,35 | 301231090 |
| FD 23 Top binnen (12 x 30°) | 1000 | 65,94 | 301231100 |

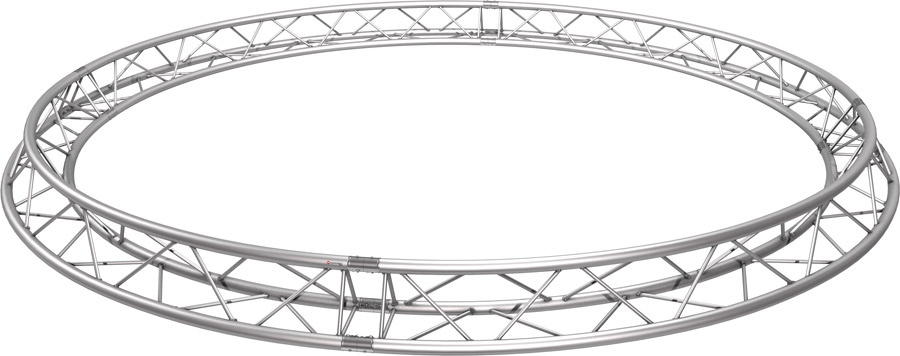

Cirkel FD 23 Top buiten
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 23 Top buiten strekkende meter (omtrek) | 2,10 | 301232001 | |
| FD 23 Top buiten (4 x 90°) | 200 | 13,19 | 301232020 |
| FD 23 Top buiten (4 x 90°) | 300 | 19,78 | 301232030 |
| FD 23 Top buiten (4 x 90°) | 400 | 26,38 | 301232040 |
| FD 23 Top buiten (8 x 45°) | 500 | 32,97 | 301232050 |
| FD 23 Top buiten (8 x 45°) | 600 | 39,56 | 301232060 |
| FD 23 Top buiten (8 x 45°) | 700 | 46,20 | 301232070 |
| FD 23 Top buiten (8 x 45°) | 800 | 52,75 | 301232080 |
| FD 23 Top buiten (12 x 30°) | 900 | 59,35 | 301232090 |
| FD 23 Top buiten (12 x 30°) | 1000 | 65,94 | 301232100 |
Cirkel FD 23 Top boven/beneden
|
| Omschrijving | Lengte | Gewicht | Art.-Nr. |
| cm | kg | ||
| FD 23 Top boven/beneden strekkende meter (omtrek) | 2,10 | 301230001 | |
| FD 23 Top boven/beneden (4 x 90°) | 200 | 13,19 | 301230020 |
| FD 23 Top boven/beneden (4 x 90°) | 300 | 19,78 | 301230030 |
| FD 23 Top boven/beneden (4 x 90°) | 400 | 26,38 | 301230040 |
| FD 23 Top boven/beneden (8 x 45°) | 500 | 32,97 | 301230050 |
| FD 23 Top boven/beneden (8 x 45°) | 600 | 39,56 | 301230060 |
| FD 23 Top boven/beneden (8 x 45°) | 700 | 46,20 | 301230070 |
| FD 23 Top boven/beneden (8 x 45°) | 800 | 52,75 | 301230080 |
| FD 23 Top boven/beneden (12 x 30°) | 900 | 59,35 | 301230090 |
| FD 23 Top boven/beneden (12 x 30°) | 1000 | 65,94 | 301230100 |
